玩過竹蜻蜓的朋友都知道：借助竹蜻蜓槳葉的迎角，搓動竹蜻蜓產生旋轉的速度后，槳葉就會產生升力，帶動竹蜻蜓起飛。同理，多旋翼飛機或直升機也是由電機/發動機的旋轉，使螺旋槳產生升力而飛起來的。比如四旋翼無人機，當飛機四個螺旋槳的升力之和等于飛機總重量時，飛機的升力與重力相平衡，飛機就可以懸停在空中了。

一、?升力影響因素

雖然都是依賴螺旋槳的旋轉產生升力，在影響旋翼產生升力的要素中以下3個在多旋翼和直升機中具有明顯不同：

槳葉直徑：槳葉直徑增大，一方面增加了槳葉面積，另一方面增大了槳尖的切向速度，增加了槳葉的空氣動力。直升機一般旋翼少，槳葉直徑就會很大，會遠超飛機機體的覆蓋范圍。多旋翼旋翼數量4個起步（3個的也有），槳葉直徑就可以做的比較小；

槳葉迎角：槳葉迎角增加，增加槳葉的迎風面積，從而增加槳葉的空氣動力；

槳速：槳速自然是越大，越能提供更強的升力；

正是由于上述內容，決定了多旋翼和直升機最主要的區別表現在旋翼系統的設計上，進而決定了多旋翼和直升機的實現原理截然不同，使兩種飛行器的應用方向產生比較大的區別。

二、?直升機飛行原理

不難想象，控制一臺飛行器的關鍵是升力（上升下降）和前后左右橫移的控制，即空間6個方向的控制。我們也從這兩個方面的控制來說明多旋翼和直升機的飛行原理。

■?直升機升力控制

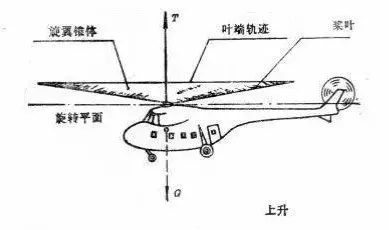

直升機飛行時，帶有一定迎角的槳葉高速旋轉會形成一個帶有一定錐度、底面朝上的大錐體，稱為旋翼椎體。當向上的拉力大于直升機自重，直升機就上升，小于直升機自重，直升機就下降，剛好相等，直升機就懸停。

直升機的槳葉一般都比較大，通常的轉速也也非常高，因而它具有極大的轉動慣量，如果想要通過變轉速來實現旋翼拉力的變化，這個過程會非常的緩慢，旋翼的機動性將會變得非常差。所以直升機采用發動機恒速，通過改變槳葉迎角的方式來改變升力。所以直升機設計出“自動傾斜器”，以改變槳葉迎角，如下圖：

■?直升機橫移控制

解決了直升機的升降問題，那如何解決直升機在空中的平移問題呢，即飛機在空中前后左右的移動，其實同樣也是通過上面我們提到的“自動傾斜器”來實現。

當旋翼上的所有槳葉迎角都增大或減小的時候，實現的是飛機上升和下降。當旋翼上的槳葉轉動到飛機前方的時調整槳葉迎角減小，產生的升力跟著下降，槳葉轉動到飛機后方時調整槳葉迎角增大，產生的拉力也跟著增加。從而實現直升機向前方飛行，向其他方向飛行的實現方式類似。

通過調整“自動傾斜器”的傾斜方向，即可周期性調節各個槳葉的迎角，就可以改變旋翼拉力的方向，控制旋翼椎體向前后左右各方向的傾斜，實現飛機的在水平四個方向的橫移。如下圖所示：

三、?多旋翼飛行原理

回到多旋翼飛行器上，它同樣也是通過螺旋槳產生的力，實現飛機的升降和在水平四個方向的橫移。不同于直升機會安裝一個尾槳用于抵消螺旋槳產生的扭力，多旋翼往往利用對不同旋翼實施相反方向的旋轉，以抵消單個旋翼產生的扭力。市面上最常見的四旋翼，通常采用“X”布局，電機的旋轉方向如下：

從上一部分“直升機的飛行原理”，我們了解到直升機的構造是比較復雜的，這個復雜體現在多方面。從最直觀的結構上來看，直升機發動機提供的動力經由主減速器調整，按規定的轉速和扭矩分別分配給主槳、尾槳、液壓泵、發電機等部件。槳轂的主軸頂端連接著各個槳葉部件，動力通過槳轂傳輸至各槳葉，前文提到的“自動傾斜器”就是槳轂的一部分，槳轂是直升機操控的核心。

顯然如果我們按照直升機的思路為多旋翼的每個旋翼設置一套這樣的系統，大量的零部件會導致整個系統結構的穩定性迅速變差，并且直升機的控制算法本身就比多旋翼難度大，多套旋翼的控制算法難度更會陡然增大，所以直升機的這套系統在穩定性、可行性、經濟性方面在多旋翼上都不具可行性。

那么多旋翼的飛行控制是通過什么方式實現的呢？有別于直升機通過控制槳葉迎角的方式，多旋翼飛機通過調整轉速進行飛行控制。

■?垂直升降

這個很好理解，當飛機需要升高高度時，四個螺旋槳同時加速旋轉，升力加大，飛機上升。當飛機需要降低高度時，同理，四個螺旋槳會同時降低轉速，飛機下降。

■原地旋轉

當多旋翼飛機的各個電機轉速相同時，電機產生的反扭力會互相抵消，飛機不會發生轉動。

但是當需要飛機原地旋轉時，我們就可以利用這種反扭矩，M2、M4兩個順時針旋轉的電機轉速增加，M1、M3號兩個逆時針旋轉的電機轉速降低，由于反扭矩影響，飛機就會產生逆時針方向的旋轉。同時由于是“X”型結構對側的電機同時增加或者降低轉速，也保證了飛機的平衡。

■?水平移動

以四旋翼為例，當需要按照三角箭頭方向前進時，M3、M4電機螺旋槳會提高轉速，同時M1、M2電機螺旋槳降低轉速，由于飛機后部的升力大于飛機前部，飛機的姿態會向前傾斜。這時螺旋槳產生的升力除了在豎直方向上抵消飛機重力外，還在水平方向上有一個分力，這個分力就讓飛機有了水平方向上的加速度，飛機也因而能向前飛行。

向其他方向的移動，實現方法亦然。

■?多旋翼系統設計難點

由于多旋翼通過調整各個螺旋槳的轉速來實現升降和水平方向的移動，那么其螺旋槳的設計就很簡單了，螺旋槳可以直接連接在電機上（小型無人機），如下圖：

多旋翼系統除了電機完全沒有任何機械裝置，相對于常規直升機旋翼的復雜控制機構，多旋翼這一套幾乎完全由電子裝置組成的反饋控制系統顯得特別簡潔而可靠。

但是多旋翼系統的難點在于如何快速的根據正向反饋（飛行指令）、負向反饋（風力影響、自動避障）來調整各旋翼的速度。這就要求“姿態傳感器--飛控--電機&槳”這套反饋系統具有極高的系統響應速度。反饋系統必須在很短的時間內檢測到飛機的正負向反饋，并解算出恢復原狀態（懸?；蝻w行）所需的“解決方案”，然后迅速改變各個電機轉速來糾正飛機的姿態。

如果系統響應過于遲緩，那么當飛控解算出“解決方案”并指揮電機改變轉速的時候，飛機的姿態已經發生了更大的變化，導致之前的解決方案已經過時，那飛機就無法回復到原狀態，進而進入失控狀態。所以，對多旋翼系統而言，響應速度是至關重要的。而響應速度在姿態傳感器和飛控這兩個純電子部分的延時是非常有限的，可忽略不記，主要矛盾都集中在電機&槳這個機械裝置部分。

為解決這個問題，增大電機的功率并減小螺旋槳的慣量，盡可能形成“大馬拉小車”的格局。通常多旋翼飛機在正常飛行的狀態下，實際上電機功率（轉速）都處于中間狀態，也就是要留下足夠的功率用來增速，以確保“電機&槳”這部分的快速響應能力。所以導致四旋翼系統的功率—載荷效率很低，因為一小半的功率都用于儲備著隨時糾正飛機姿態。

多旋翼的飛行器的設計結構決定了其承載性能和留空時間都遠低于直升機，但是其簡易的結構，成熟簡易的飛控算法確也同樣決定了其操作的便捷性和高可靠性，使其在民用等低成本應用市場占據了主導地位。就說咱們的地理信息行業，能穩定的飛在天上，簡易易用才是王道。
