一．前世今生

上篇我介紹了民兵系列彈道導彈，但是如我所言，這款導彈確實十分拉胯，連蘇聯都得帶上單彈頭才能打動。但是，有劍不用，和沒有劍，不是一回事。美國手上還是有不拉胯，甚至定義了世界最先進固體燃料洲際導彈標準的東西——LGM-118/MX“和平衛士”洲際彈道導彈。和平衛士于1971年由戰略空軍司令部提出計劃，1973年開始預研，1979年正式開始研制，由馬丁·瑪麗埃塔公司總負責，1983年首飛，1985年8月首次地下井起飛試飛。

以下是其試射記錄。

該彈于1986年12月開始服役，在沃倫基地部署50枚。2005年根據1993年“美俄關于進一步削減和限制進攻性戰略武器協議”全部退役。當然，一同被拉下水的還有它的蘇聯老對頭——SS-24彈道導彈。關于SS-24的介紹，請翻閱我前面的文章。

二．彈體設計

LGM-118彈道導彈包括頭部、整流罩、釋放艙和彈體。整流罩由三段圓錐殼體組成，既能適合彈體的大直徑和容納10個子彈頭，又能使導彈長度縮短、質量減小。該彈的三級發動機直徑一致，便于增大彈體容積，從而搭載更多的彈頭。釋放艙外形呈圓柱形，直徑也與彈體相同，起承載和釋放子彈頭的作用。子彈頭為10個MK21分導多彈頭，放在釋放艙上面的整流罩內。導彈彈體呈圓柱形，由四級組成，其中前三級為固體燃料助推級，第四級為液體燃料末助推級。全彈除整流罩外，外表面均包覆一層防護層，用于在發射期間保護導彈不受塵埃、碎片、核輻射的浸蝕和破壞。LGM-118彈道導彈整個彈體平時裝在發射筒內，可從地下井或機動發射車進行冷發射。它的部署方式我們一會再聊。

三．動力設計

一級發動機：采用錫奧科爾公司的SR-118固體火箭發動機，海平面起飛推力約209.103噸，真空環境理論最大推力250.4噸，平均推力188.77噸，燃燒時長52秒。一級發動機全重48337kg，燃料質量44433.52kg，裝藥比為0.9192，海平面比沖2498.7，高空比沖2665.5。是美國迄今為止用作地對地戰略導彈的最大固體火箭發動機。它沒有采用白楊導彈的四組元推進劑，卻采用了AP/HTPB/Al三元推進劑。配比具體是69/10/19，剩下2%估計為增塑劑、燃速調節劑、交聯劑等添加劑。由于固體含量高達88%，且金屬燃燒物的比例相當之高，高達19%的鋁粉，盡管沒有采用任何高能材料添加劑，MX一級燃料的能量基本上逼近了三元復合推進劑的極限。高固體含量的三元復合推進劑在工藝流程上有著很高的挑戰，主要是大型藥柱在澆筑時的力學性能問題，低流動性的推進劑混合物在貼壁澆筑上困難不小，這是一個重要的技術難點。

盡管發動機的規模前所未有的龐大，但由于在三叉戟C4潛射洲際彈道導彈一級發動機上的研制經驗，使得錫奧科爾公司在生產MX一級大型發動機上得心應手。高固體含量HTPB，復合材料噴管，EPDM絕熱層，點火器以及帶有后翼槽的圓柱形藥柱等技術要點均已經在三叉戟C4和公司先前的234厘米直徑試驗發動機上得到了驗證。SR-118發動機相比于公司之前取得的技術成就，難點主要在于凱夫拉纖維殼體。

SR-118發動機是由凱夫拉纖維纏繞成筒，再加上兩頭的封頭和壓板組成的，擁有較輕的質量與極好的抗拉強度。一級發動機的燃燒室由有機纖維凱夫拉-49和環氧樹脂UF-3283纏繞制造，僅重2008千克。

一級噴管總質量743kg，擴張比為16，平衡了地面和高空的效率。噴管部分于1981年2月在錫奧科爾公司首次測試，在后續試飛中從未出現過問題。發動機采用單個潛入式擺動噴管，配備有黑色的碳布-酚醛襯層以抵抗高溫燃?xì)獾臎_刷。

二級發動機：采用航空噴氣通用公司的SR-119固體火箭發動機，全重27322kg，燃料質量25200kg，裝藥比為0.9223，工作時間54.2秒，真空比沖2893。與一級不同的是，二級采用了更高能量水平的推進劑，設計師向里面加入了奧克托金，即HMX，也因此該推進劑成為了四組元HTPB推進劑：AP/Al/HMX/HTPB，配比為58/20/12/10。殼體材料基本上與第一級相同，為凱夫拉-環氧樹脂材料。

SR-119發動機在噴口設計上有一些獨到之處，最有趣的便是可伸縮出口錐（Extendable Exit Cone，EEC）設計，也就是噴口在未點火之前處于收縮狀態，當點火后，外層噴口套筒會向后運動，和前端組成一個更大的噴口，這個過程僅需要0.5秒，該設計的目的是在不增加全導彈質量的情況下，增加發動機比沖。

這里單獨說說擴張比和比沖的關系。噴管的出口面積和喉部（就是截面積最小的部位）的面積之比被稱為“擴張比”，在海平面和真空中擴張比對發動機比沖的影響是不同的。對于海平面來說，比沖曲線有一個高點，過低或者過高的擴張比都會降低比沖；而對于在高空甚至是接近真空的上面級發動機來說，我們更多看的是真空比沖，而真空比沖則是隨著擴張比增加而單調上漲，也就是說，假如完全不考慮噴管的質量，那么噴管最好無限大，這樣比沖最優化。但是回到現實，增加擴張比就意味著增加噴管的質量，所以顯然不能無限擴張。具體到MX這樣的洲際導彈上，由于導彈采用發射筒井射，導彈不能過于長，此外如果噴管過長，還會導致一二級級間段的長度過長，導致超重。所以一個可以伸縮的噴管顯然可以很大程度上兼顧長度的限制和比沖優化。

SR-119發動機的噴管擴張比，在沒有接上拓展噴管時為33，接上了則增加至57。這使得推力增加了5-7%，比沖提升了3-4%。

三級發動機：根據齊奧爾科夫斯基公式，不論是洲際導彈還是運載火箭，其越靠近末級的發動機的性能對火箭的整體運載能力的影響就越大。所以各國設計師會對第三級又是增加比沖又是減重，以使導彈的速度增量更高。其三級發動機為赫克里斯公司的SR-120固體火箭發動機。為了提高比沖，該公司在導彈上大量使用NEPE-73（即固體物質AP/AL/HMX含量73%）推進劑。它結合了雙基和復合固體推進劑的優點，利用基于硝酸酯增塑的聚氨酯作為粘合劑，把大劑量的HMX炸藥填進去，在保證力學性能的同時，提高了推進劑的能量。事實上現在敢生產這種推進劑并應用到戰略導彈上的只有中美法三個國家，可見其技術難度之大。這個推進劑不像一二級火箭發動機的推進劑那樣固體物質含量動不動就是接近90%，因此其藥漿流變性能更好，大大減輕了火箭燃料澆筑的工作量。

SR-120發動機保持了和一、二級發動機相同的外徑，這使得三級發動機看起來十分扁平，燃燒室總體來看呈球型，這是為了保證固體燃料燃燒面在整個發動機運行過程中盡量均勻，避免出現過高或者過低的推力，帶來加速度上的不良影響。

SR-120發動機同樣使用了用可伸縮出口錐設計，三級采用了三層套筒，并且由四個福特航空公司研制的液壓動作筒帶動噴管的展開，可以使得噴管擴展比從24.14延伸到67.46，也使得該發動機擁有了前所未有的高噴管效率，配合前所未有的高能燃料，真空比沖高達2922.4，也就是298.2秒，這個比沖甚至已經達到了長征2、3、4號的二級火箭發動機，燃?xì)獍l(fā)生器循環的，采用偏二甲肼/四氧化二氮的液體發動機YF-24系列的水平?。ㄒ话銇?lái)說液體燃料比沖高于固體燃料，安全性能上液體燃料更差。目前已知的真空比沖達到300秒的固體推進劑只有中國的N-15推進劑，后面還會有更強的。正如偉大的火箭和航天先驅謝爾蓋·科羅廖夫所說，液體燃料適合航天，固體燃料適合導彈。）

SR-120發動機燃燒室平均壓力5.2MPa，真空比沖2922.4，工作時間65秒，總質量7650.2kg，燃料質量7047.76kg，裝藥比0.9213。

PBV：采用洛克達因公司的RS-34液體燃料發動機。采用一甲基肼/四氧化二氮推進劑，采用擠壓循環，自重34千克，推力為13.3千牛，工作約175秒，比沖308秒。這臺發動機是固定的，它通過兩個90°間隔液壓動作器整機雙擺15°，噴管采用燒蝕冷卻。它至少有三個作用：一是對于多彈頭分導導彈來說，由于每一枚導彈的打擊目標不同，所以需要導彈在三級工作完畢后把彈頭送入不同目標對應的彈道。核彈頭本身是沒有制導系統的，所以末助推級必不可少，一枚彈頭分離后，繼續啟動發動機直到滿足下一枚彈頭的釋放條件，再使下一枚彈頭分離。另外一些單彈頭導彈也具備PBV，這是因?yàn)楣腆w發動機點燃后無法關機，所以需要一個可以精確控制推力和工作時間的液體發動機來修補一些速度和姿態，保證打擊精度。最后一個用處便是提供一些額外的ΔV，在已經具備很高初速度的情況下，多提供一點ΔV就能極大增加射程，所以PBV經常被稱為第四級，就是這個道理。

PBV和前三級保持了同樣的外徑，長1065毫米，總質量1265.5千克。整個第四級外表包裹著一層防護層，使其不受碎片、塵土和核輻射的破壞。防護層由黑色的腈基丁二烯橡膠和乙烯丙烯二烯單聚物制成。值得一提的是，PBV在減重上也下了大力氣，除了外部結構一級內部主要承力部件使用了鋁合金外，中間的支架、接線板、對接框、蒙皮等部件均采用了先進復合材料，這樣就把原先金屬材料179.5千克的質量大幅降低到了132.4千克。

四．制導系統

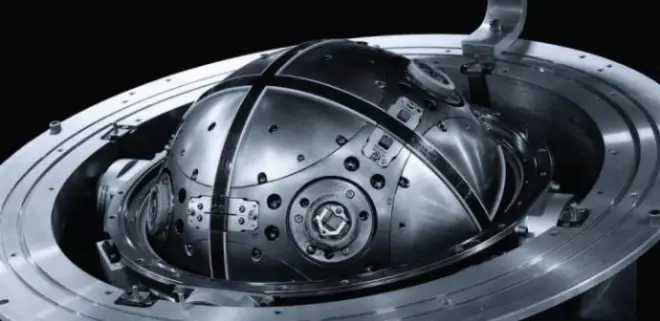

LGM-118彈道導彈的制導系統全重僅181.4kg，最著名，也是最核心的部件就是諾斯洛普公司研制的極其復雜的高級慣性參考球（AIRS）。為了研制這么一個不到半米直徑的，籃球大小的球體，花掉了超過13億美元（2021年幣值），且硬件的研制費用是軟件的4倍。高級慣性參考球全重就有52kg，內含3軸陀螺儀和三軸加速度計，被譽為機械式陀螺的巔峰之作。懸浮系統使球體在低粘度的碳氟化合物液體中懸浮起來，并使其精確地定中心。其零偏不穩定性低于0.000015°每小時，相較于民兵3的NS-20制導系統直接下降了2個數量級，簡直是奇跡般的精度?；裟犴f爾公司研制的加速度計分辨率10^-7g，精度也出奇的高。整個AIRS由10444個電子元件組成，光是球體鈹合金外殼就要400多道工序。在如此高精度制導系統的加持下，MX可以到達前所未有的90-120米CEP，這對蘇聯加固導彈發射井造成了極大的威脅。

當然，蘇聯人也不是白癡，他們當然知道導彈精度越高，對彈道導彈發射井的威脅就越大。因此在蘇聯人看來，它們首要防御的目標是高精度核巡航導彈的打擊，其次才是和平衛士。因此蘇聯才會變態的加強彈道導彈發射井的抗壓強度，并且拉遠導彈發射井的距離，然后發展TEL機動部署和鐵路機動部署，以求在美國第一次核攻擊下仍有部分井射彈道導彈和大部分TEL存活。同時大力發展巡航導彈攔截機。比如米格-31截?fù)魴C(jī)就是這種思想的產物。

為了探究一下和平衛士的打擊能力，我計算了一下。和平衛士的主要打擊對象——SS-18彈道導彈，其發射井據稱抗壓強度為365kg/cm^2。也就相當于3577N/ cm^2，相當于5000psi。

可見只要2枚W87即可輕松掀翻SS-18的發射筒。殺傷力可謂是恐怖。

五．彈頭

MX導彈PBV上部接著的便是彈頭釋放倉，彈頭本身以及整流罩，底部直徑相同，長4.43米，重2590千克。整流罩質量達到了340千克，采用整體拋罩。在導彈達到100公里的高度后，端部一臺固體火箭發動機點火，將整流罩帶飛。

下面是MX的彈頭參數，MX當時部署的核彈頭均為30萬噸當量，它可以通過增加高濃縮鈾材料來提高當量至47.5萬噸，以面對蘇聯可能的超級加固井。

六。射程和投擲能力

滿載10枚MK21時，MX的投擲質量為3515.5kg。

結合前文確定的質量分布，我們可以確定，當?shù)谌?jí)發動機燃燒完畢并分離后，此時的導彈已具備6533的速度增量，理想情況下，此時PBV已經可以釋放第一枚彈頭了，這枚彈頭具備稍低于8000千米的射程。假如我們希望PBV全力推進十枚彈頭全部打擊盡可能遠的目標，且不在垂直于行進方向上產生速度分量，PBV可以增加約679.3米/秒的ΔV，也就是說MX可以將10枚MK21彈頭投射超過12000km距離！在計算中我們可以發現，當MX把彈頭數量從10降至4后，它甚至可以通過PBV，直接把4枚核彈頭送入近地軌道，簡直是武德充沛。

在此，我引用一段《三體3死神永生》的描寫，來讓大家一睹和平衛士改造的運載火箭的充沛武德：

“‘和平衛士’洲際導彈的集群發射已經進行了半個小時，之前發射的六枚導彈的尾跡重合在一起，浸透了月光，像一條銀色的天國之路。這以后每隔五分鐘，就有一團火球沿著這架銀橋升上高空，周圍的樹影和人影在它的光芒中像秒針般走動。首批將發射三十枚導彈，將三百顆核彈頭送入地球軌道，它們的當量從五十萬到二百五十萬噸級不等。與此同時，在俄羅斯和中國，“白楊”和“東風”導彈也在不間斷地發射中。這很像世界末日的景象，但程心專業的眼光從這條天國之路盡頭的彎曲度看出，這不是洲際攻擊軌道，而是太空發射軌道。那些本來可能致幾億人死亡的東西，現在一去不回了，用它們那巨大的能量去把那片羽毛推進到光速的百分之一?！?/p>

顯然，大劉的設想估計還停留在和平衛士的最大投擲重量上。但稍有常識的軍迷一看就知道洲際彈道導彈的射程和載荷不能兼容，為了達到大射程，高速度增量必須犧牲載荷，反之亦然。

回到正題上來，從美國的沃倫基地起飛（需要的射程最長），MX導彈可以輕松覆蓋蘇聯全境和我國幾乎全境，注意我此時計算的是10個分導彈頭滿載時的射程，完全可以通過減掉一點彈頭來完整覆蓋我國全境。如果把美國當前450個民兵井都改成MX井，那么直接就是4500個MK21彈頭，投射總當量高達13.5億噸TNT當量，足以對一個幅員遼闊的大國造成毀滅性打擊。

當然同樣武德充沛的是發射質量更重，且還能躲在列車?yán)锏教幣艿奶K聯SS-24固體洲際彈道導彈，也能帶10枚大當量彈頭。美國玩精度，蘇聯玩機動，如此而已。

七．部署方式

美國在考慮MX的部署方案時，著重強調了以下三點：較高的生存能力；減少占地面積，施工影響，盡可能少的影響當?shù)孛裆ǎ?？）；良好的指揮、控制和通信并抵御蘇聯的干擾。

這三點是綱，除此之外，還必須滿足成本，進度，技術等一系列其他條件。

那么最后美國采取了哪種高大上的部署方案呢？

答案是完全沒有。MX其實是采用了加強版的民兵發射井的方案，50個加固井全部被部署在沃倫基地。。當然美國空軍也做了一些改進，把地下井的抗壓標準從2000psi增加到了5000psi，達到了SS-18的抗壓水平。并且用了一種特制的隔振平臺來直接支撐裝在鋼制發射筒內的MX導彈。

早起美國曾設想過數種部署方案，最后被寄予厚望的有兩種，一種即為多防護結構垂直掩體方案，另一種和SS-24殊途同歸，采用了鐵路機動部署。

多防護結構垂直掩體方案：它可以被理解為一個防護能力偏低的簡易地下井，由混凝土套筒構成井壁，導彈放置于其中。一共部署200枚LGM-118A和平衛士彈道導彈，攜帶2000枚MK21/W87彈頭。發射井分成200組，每一組均有23個發射井，每一口井和任意另外一口井之間都相距至少1.6公里，一共需要建造4600個發射井。對于每一組發射井來說，只有一個井里才有真實的導彈，剩下的22個井都填充有假導彈。有特種裝填/運輸兩用車在每一個井組中活動，可以隨機調換導彈和假導彈。相比于民兵導彈當時2000psi的加固標準，垂直掩體井只有約1200psi的加固標準，通過降低防護水平和附屬設施，減少單個井的建造成本，而把數量提上去。這種被1979年的美國空軍評估為最佳的部署方式的垂直掩體方案的好處顯而易見，那就是理論上強到爆表的生存力。想象一下，作為攻擊方的蘇聯為了消滅全部的200枚MX導彈，就幾乎必須對每一口井發射一枚彈頭，在精度不是足夠高的情況下，甚至還需要2枚彈頭打擊一個井，這樣為了消滅美國的陸基核力量主力，蘇聯就至少需要消耗4600-9200枚彈頭，而蘇聯陸基彈頭總數也不過6000枚左右。如果蘇聯覺得打擊MX發射井太麻煩，選擇直接打擊工業、城市、人口和其它軍事目標，那么2000枚MX彈頭將給蘇聯造成難以承受的損失，聯合民兵導彈可以基本上摧毀蘇聯的全部城鎮目標。要知道，這還是完全不考慮空基和?；肆α康那闆r下的計算。

冷戰時期雙方核力量之恐怖，可見一斑。

鐵路機動部署;1991年，美國對已經部署在民兵3彈道導彈地下發射井中的50枚LGM-118彈道導彈，計劃耗資200億美元，從1992年開始改成鐵路機動部署方式，原來預計1994年具備作戰能力。如該計劃實現，LGM-118導彈就成為美國第一種機動發射的洲際彈道導彈。對計劃移動部署的LGM-118彈道導彈，美國軍方曾采用MGM-118A彈道導彈的編號。

MGM-118A彈道導彈的鐵路機動部署方式采用待機陣地的布局。平時，裝載導彈的列車隱藏在待機陣地的掩體（陣地上建有四個并排的掩體）內，并隨時處于戒備狀態。待機陣地將建在美國空軍的七個基地上，50枚導彈分別裝在25列火車上，每列火車裝載2枚導彈。當形勢緊張或出現非正常的軍事活動征兆時，導彈發射列車接到戰略預警命令后，立即從七個基地以平均時速48千米的速度（最大時速可達80千米）開出，12小時后，25列火車可疏散在11萬千米的鐵路線的任何位置上。如果這些列車遭到蘇聯150枚各攜帶10個彈頭的SS-18洲際彈道導彈的攻擊，MGM-118A彈道導彈的生存概率仍可達90%。若來不及疏散，只要打開車廂頂蓋，也可以在待機陣地發射導彈。由于美國后來取消機動部署彈道導彈計劃，所以MGM-118A導彈并未投入生產。要不然蘇聯人還可能把它冠以一個“美版手術刀”的稱號。

八．米諾陶系列運載火箭

2005年和平衛士彈道導彈全部退役，但它的真身卻沒有死，正相反，軌道科學公司的米諾陶3,4,5號運載火箭就是用的它的彈體，發動機等部件。

米諾陶三號運載火箭：它是一款被定義于發射中地球軌道的運載火箭。包含SR-118第一節、SR-119第二節、SR-120第三節以及Super HAPS第四節。運載能力是向6700公里的中地球軌道運載3060kg物資。

米諾陶四號運載火箭：它結合了美國LGM-118A和平守護者導彈的固體燃料發動機以及軌道運載火箭技術，包含米諾陶一號運載火箭、飛馬座號運載火箭以及金牛座運載火箭的技術。米諾陶四號運載火箭包含SR-118第一節、SR-119第二節、SR-120第三節以及Orion38第四節。運載能力為1735公斤到185公里、28.5度角軌道(從卡納維拉爾角發射)。米諾陶四號運載火箭于2010年4月22日從范登堡空軍基地進行首次發射。值得一提的是，本型號也被作為美國常規快速全球打擊任務的載具。

米諾陶五號運載火箭：它屬于五節式運載火箭，可以外加另外的上面級來將衛星送至地球同步軌道、月球軌道甚至是星際任務。美國國家航空航天局已經授權軌道科學公司，運載經由美國空軍主導的太空發展測試飛行器以及粉塵環境管理系統到月球軌道。

?
