【科普】小巧玲瓏的X 2100型和X 2200型內燃動車
文章作者：Forever Changzhensky（AcFun、Bilibili、百度、微博和知乎昵稱：寧柳跨越）
EN TRAIN
TOUS RESPONSABLES
——SNCF
乘坐火車出行
你我共同負責
——法國國家鐵路 宣
提示
法國國家鐵路公司在文中簡稱“SNCF”⑴，法國大區公共交通簡稱“TER”⑵，機車技術監管部簡稱“STF”⑶；法國北方工業制造工場簡稱“ANF”⑷。
本文屬于正經科普文章，資料及圖片來源于相關技術資料，不作為商業使用，如有侵權請及時聯系刪除之。
請大家理性討論，不要在評論區干些不該干的事！如見有引戰性評論，將采取必要措施處置之！
由于筆者精力和能力限制，在整理資料時恐有錯漏，也請諸位讀者糾正指教，謝謝合作！
參考
《Définitions : automotrice - Dictionnaire de fran?ais Larousse》：https://www.larousse.fr/dictionnaires/francais/automotrice/6769
《Trains d'Europe : X 2100 SNCF》：http://www.trains-europe.fr/sncf/automoteurs/x2100.htm
《Trains d'Europe : X 2200 SNCF》：http://www.trains-europe.fr/sncf/automoteurs/x2200.htm
《Trains d'Europe : Remorques d'autorails SNCF》：http://www.trains-europe.fr/sncf/automoteurs/remorques_autorails.htm#xr6000
《[X 2100 / X 2200 / X 92100 / X 92200] Sujet Officiel - Matériel roulant ferroviaire - Le Web des Cheminots》：https://www.cheminots.net/topic/24112-x-2100-x-2200-x-92100-x-92200-sujet-officiel/
http://fbrisou.free.fr/RAIL21/FicheX2100-2200.pdf
《XR6000 - 6100 - Les réalisations d'Hergé à l'échelle N》：http://herge.eklablog.com/xr6000-6100-a117358508
《X2100-2200 : des autorails à l'économie ? - transportrail - Le webmagazine des idées ferroviaires》：http://transportrail.canalblog.com/pages/x2100-2200---des-autorails-a-l-economie--/32490135.html
概述
X 2100型和X 2200型內燃動車是ANF于1980年~1988年間交付SNCF的兩款內燃動車，與ANF先前推出的X 4300型、X 4500型、X 4630型、X 4750型和X 4900型內燃動車組一道，用于非電氣化區段的通勤旅客運輸。
背景
1977年，ANF的內燃動車組交付工作接近尾聲。然而，一些通勤鐵路的旅客運輸被公路旅客運輸取代，而古早的X 2400型和X 3800型等型內燃動車陸續退役，相配套運用的拖車也無法使用；即使是運用ANF制“雙編組動車組”和“三編組動車組”，有時會出現運能過剩的情況。
面對上述情況，SNCF必須使用更靈活、合適的車輛來進行通勤鐵路旅客運輸。
X 2100型（X 2101號~X 2150號）和X 92100型（X 92101號~X 92104號）
1978年，SNCF向ANF訂購50節X 2100型內燃動車，以及配套運用的100節XR 6000型拖車。50節X 2100型動車于1980年1月17日~1983年6月9日間交付SNCF。
在此期間，盧瓦爾河地區大區于1980年向ANF訂購3節基于X 2100型動車設計的X 92100型動車，并租給SNCF；而1982年3月1日交付SNCF的X 2133號動車，后于1983年1月2日被南部-比利牛斯大區買下，改號為X 92104號，同樣租給SNCF。
長22.400 mm、重43.7 t的X 2100型動車，內有8個一等座、56個二等座（包括9個折疊座）；動力裝置由1臺輸出功率為440 kW的瑞士Saurer公司制S1DHR型柴油機，以及Voith公司制420 R型液力傳動裝置組成。動車的最高運行速度為140 km/h。
X 2200型（X 2201號~X 2257號）和X 92200型（X 92201號~X 92203號）
從X 2100型動車的內部布局可知，其一等座室靠近位于車體中部的動力室，受到廣泛批評。有鑒于此，ANF于1985年研制出X 2100型動車的改進型——X 2200型動車。
如果說1985年12月交付利摩日本篤會動車段的X 2201號動車，是SNCF采購的X 2200型動車中的第一節動車的話，那么同年8月2日交付索特維爾萊魯昂動車段的X 92201號動車，則是上諾曼底大區采購并租借給SNCF的第一節X 92200型動車。至1988年4月18日X 2257號交付利摩日本篤會動車段時，SNCF運用57節X 2200型動車以及3節X 92200型動車。
在X 2200型動車的內部布局中，一等座室被調整到一端入口過道附近，并且還設置了一個斜坡和一個供行動不便人士的空間。因此，X 2200型動車內有8個一等座、44個二等座以及2個折疊座，可容納52名乘客⑸。
除了內部布局變化之外，X 2200型動車的液力傳動裝置還改為Voith公司制T320 R型液力傳動裝置。與X 2100型動車相比，X 2200型動車所有這些改進使其重量減少了1.7 t，并且在相同的發動機功率下，X 2200型動車的功率比略高，稍微提高了使用性能。
現代化改造
20世紀90年代末，X 2100型和X 2200型動車的S1DHR型柴油機出現了振動大、油耗高和污染問題。SNCF遂選中德國MAN公司制渦輪增壓12缸V形2842 LE型發動機，以替換S1DHR型柴油機。但為了保持與傳動裝置的兼容，改裝用2842 LE型發動機的X 2100型動車，其輸出功率限制在480 kW；而改裝用2842 LE型發動機的X 2200型動車，其輸出功率限制在478 kW。
除了更換柴油機外，南部-比利牛斯大區和布列塔尼大區各自出資對X 2100型動車進行內部布局的改造。二等座室進行了改造，為行動不便的人創造了一個空間，織物取代了座椅套中的人造革，地板上放了一張地毯。
而利穆贊大區和阿基坦大區各自出資對X 2200型動車進行內部布局的改造。改造后的X 2200型動車，內部取消一等座，二等座增至56個。
2011年6月時的配屬情況
在SNCF于2011年6月成立STF前，X 2100型動車?yán)塾?jì)配屬于里昂-韋斯、南特、雷恩、桑特以及利摩日-本篤會六地的動車段，而X 2200型動車則累計配屬于里昂-韋斯、尼斯-圣羅赫、圖爾、圖盧茲-馬塔比歐、馬賽-布朗卡爾德、波爾多-圣讓、利摩日-本篤會、桑特、索特維爾萊魯昂九地的動車段。
STF成立后，STF Aquitaine、STF Bretagne、STF Limousin、STF Midi-Pyrénées共計4家部門接管了這些動車的維護任務。然而，隨著SNCF于2014年起從阿爾斯通公司采購Régiolis動車組家族，X 2100型和X 2200型動車最終于2017年~2018年間退役。
技術數據表
保存
以下X 2100型和X 2200型動車由法國境內多家遺產鐵路保存：
X 2115號、X 2137號、X 2145號動車：法國洛特省Chemin de Fer Touristique du Haut Quercy
X 2124號和X 2141號動車：法國盧瓦-謝爾省Chemin de fer touristique Sud Touraine
X 2135號動車：法國薩爾特省Chemin de fer touristique de la Sarthe
X 2139號動車：法國旺代省Chemin de fer de la Vendée
X 2140號和X 2144號動車：法國安德爾-盧瓦爾省Train touristique de la Vallée du Loir
X 2204號動車：法國瓦爾省Association du Train Touristique du Centre Var
X 2208號和X 2251號動車：法國濱海夏朗德省Train des mouettes
X 2210號、X 2224號、X 2230號和X 2232號動車：法國阿列省蒙呂松Amicale des Anciens et Amis de la Traction à Vapeur
X 2233號和X 2238號動車：法國康塔爾省Gentiane express
X 2235號動車：法國上萊茵省米盧斯火車城博物館
擴展閱讀：XR 6000型、XR 96000型、XR 6100型、XR 6200型和XR 96200型拖車
在訂購X 2100型和X 2200型動車的同時，SNCF、盧瓦爾河地區大區和南部-比利牛斯大區還向ANF訂購共計254節的XR 6000型、XR 96000型、XR 6100型、XR 6200型和XR 96200型拖車，與動車配套運用：

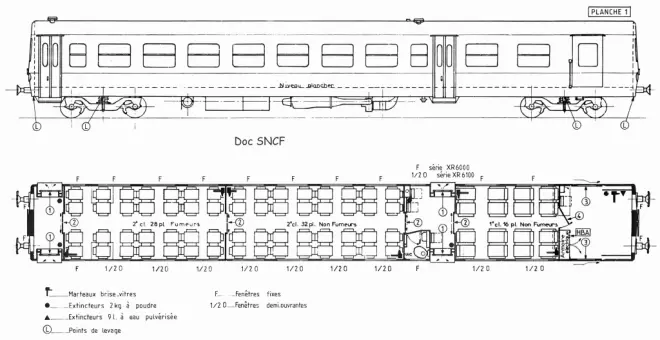

XR 6000型（XR 6001號~XR 6100號）：于1978年~1979年間制造，運用初期設有16個一等座和60個二等座。
XR 96000型（XR 96001號~XR 96006號）：盧瓦爾河地區大區和南部-比利牛斯大區各自向ANF訂購5節與XR 6000型設計相同的XR 96000型拖車。XR 6069號拖車后來被上諾曼底大區買下，改號為XR 96006號，租給SNCF。
XR 6100型（XR 6101號~XR 6170號）：于1985年~1987年間制造，與XR 6000型設計相同，但涂裝有別。
XR 6200型（XR 6201號~XR 6255號）：于1988年~1990年間制造，與XR 6000型設計相同。
XR 96200型（XR 96201號~XR 96225號）：于1988年~1990年間制造，與XR 6000型設計相同，由南部-比利牛斯大區采購，租給SNCF。
考慮到X 2100型和X 2200型兩型動車支持最多3節重聯，而每節動車最多可牽引2節拖車的設計，這樣重聯編組出來的“動車組”最多6節為限。
不過，隨著X 2100型和X 2200型動車于2017年~2018年間退役，這些配套運用的拖車亦最終退役。
法語小知識
Automoteur：動車
Automotrice électrique：電力動車
Automotrice Thermique / Autorail：內燃動車
注釋
⑴法語：Société Nationale des Chemins de fer Fran?ais。
⑵法語：Transport Express Régional。
⑶法語：Supervision Technique de Flotte。
⑷法語：Ateliers de construction du Nord de la France。
⑸關于X 2200型動車二等座數量，有至少四種說法：
fbrisou.free.fr網刊載的《FicheX2100-2200》PDF文件的X 2200型動車原始設計內部布局圖中，其二等座數量為44個，以及2個折疊的二等座
transportrail.canalblog.com網稱X 2200型動車原始設計的二等座數量為46個
trains-europe.fr網稱X 2200型動車原始設計的二等座數量為50個
法文維基百科X 2200條目則稱X 2200型動車原始設計的二等座數量為55個
完稿時間：2021年6月8日
發表時間：2021年6月8日
