excel圖表美化：用散點標記制作不一樣的折線圖

2019-04-04 11:00 作者:IT部落窩教育 0人讀過 | 我要投稿

編按：看到標題，可能大家會納悶了：“12月12根棒棒糖”是什么鬼？這跟折線圖又有什么關系？一起來看看下面的文章，你就明白了。

柱形圖常常用于顯示一段時間內的數據變化或顯示各項之間的比較情況。但當時間序列過多時，我們往往考慮用折線圖來反映數據的變化趨勢。之所以講這個，是希望大家能夠把折線圖和柱形圖的應用區分開來，根據自己的需求使用不同的圖表。

以下是各個月份的銷售數據。

根據數據編制的折線圖：

圖表制作思路

該表格的制作主要是通過插入帶散點標記的折線圖，接著將折線圖的線條設置為無線條，再使用誤差線做柱子，最后美化配色。

作圖過程：

Step 01選中匯總后的銷售數據，點擊上方的“插入”選項卡，單擊“圖表”浮動框的右下角。在打開的“插入圖表”設置框中，點擊“所有圖表”-“折線圖”，點擊第四個示例圖“帶數據標記折線圖”-確定。

確定后，在Excel表上生成該圖。

Step 02點擊折線標記，點擊鼠標右鍵，點擊“設置數據序列格式”。將“線條”設置為“無線條”。

Step 03接著點擊 “線條”旁邊的“標記”，在“數據標記選項”中設置其為“內置”，大小為8。

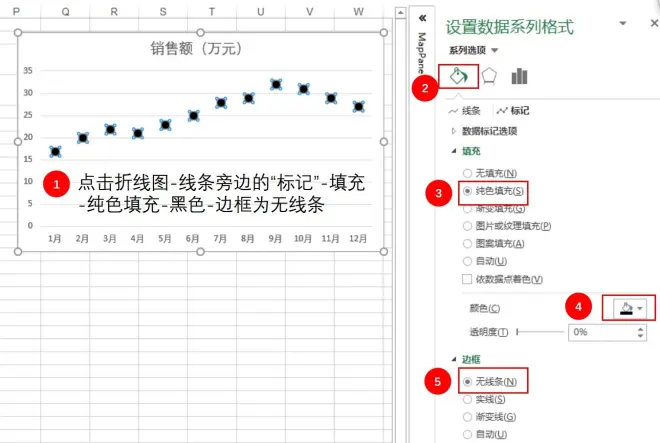

Step 04繼續對“標記”進行設置，將“填充”設置為黑色的純色填充?！斑吙颉痹O(shè)置為“無線條”。

Step 05點擊折線標記，單擊折線圖右上角的十字，勾選“誤差線”，去掉勾選“網格線”。

Step 06點擊誤差線，單擊鼠標右鍵，點擊“設置錯誤欄格式”，設置誤差線格式。

因為我們要誤差線的方向向下，所以在“方向”處，選擇“負偏差”。正偏差的誤差線方向是向上的。將“末端樣式”設置為“無線端”。

誤差量是指誤差線的長短，這里我們將“誤差量”設置為自定義值。在自定義值中，點擊“指定值”。因為我們的誤差線是負偏差，所以只需設置“負錯誤值”就可以了。在“負錯誤值”處，引用匯總的銷售額數據“$B$4:$M$4”。

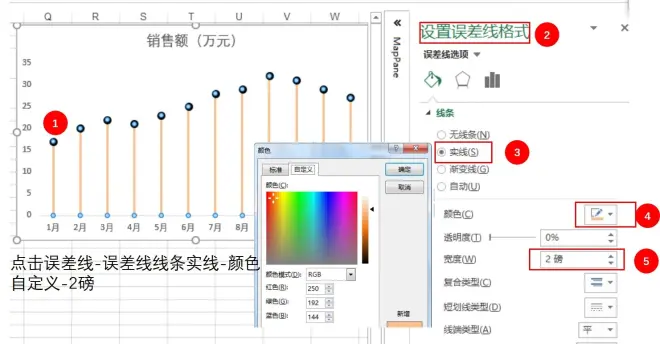

Step 07在上一步驟完成后，將誤差線的線條設置為實線，寬度為2磅，顏色自定義。

Step 8點擊折線圖底部的橫坐標軸，在“開始”選項卡中，設置字體顏色為黑色，加粗。單擊鼠標右鍵，點擊“設置坐標軸格式”。將“線條”設置為實線，顏色設置為黑色。

Step 9設置折線圖標題，在“開始”選項卡中，將字體設置為微軟雅黑，加粗，對齊方式選擇左對齊。在折線圖標題下，插入一個文本框，做二級標題，用于對數據的分析。在文本框中輸入相應內容后，設置格式。

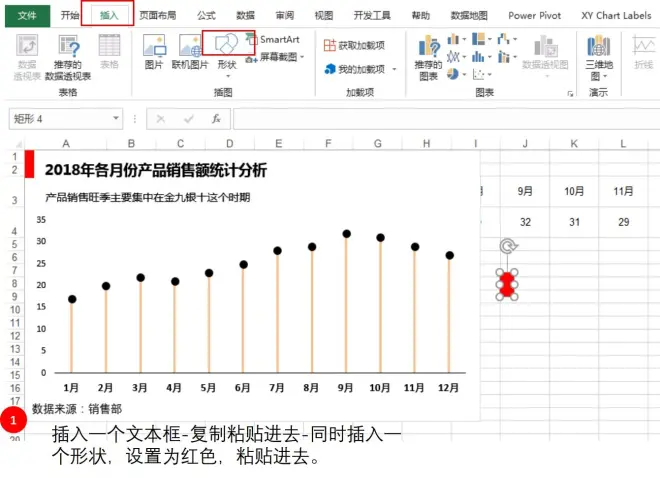

Step 10在折線圖底部插入一個文本框，標明數據來源，用于闡述數據來源的可靠性和準確性。同時，在“插入”選項卡中，選擇插入一個形狀。這里我們選擇矩形，填充色和邊框均設置為紅色。設置完成后，將該矩形粘貼到折線圖的左上角，目的是為了讓圖表的閱讀者把注意力集中到標題上來。
