原帖在官方論壇T-MEC電路討論組里，鏈接:
（原帖為英文，本專欄是翻譯和搬運）
https://forums.terraria.org/index.php?threads/a-wiring-tip-a-day.54933/
https://forums.terraria.org/index.php?threads/a-wiring-tip-a-day-week-2.55220/
原作者— Programmatic
Programmatic在官方論壇的個人主頁:?https://forums.terraria.org/index.php?members/programmatic.37545/

Tip#1:
使用Terraria edit—Tedit（Terraria地圖編輯器）
我知道很多電路初學者可能不愿意使用第三方工具，但Tedit是非常有用的。在Terraria中建造電路是一個非常繁瑣的過程。沒有什么比建造一些大型的電路更讓人傷腦筋的了，你可能會發現在你設置的區域里沒有足夠的空間來建造它。
在Terraria原版中，你必須拆掉你的整個電路來重新建造它。但是使用Tedit就不一樣了，在Tedit中你可以非常方便的移動整個電路，你可以使用撤銷、重做、復制、粘貼這四個在Tedit中非常重要的功能。
你需要建造的電路可能會有很多重復的部件組成。在Terraria里重復建造這些部分可能很乏味，但是在Tedit中，你只需要點擊幾個選項就可以復制粘貼幾十次甚至上百次。
使用Tedit還可以消除建造電路的最大阻礙之一：地圖的生成。你可以使用Tedit來生成一個巨大的空白世界，還可以把它鋪滿寶石墻壁來照亮而不需要火把。
使用Tedit與在Terraria里建造相比還有許多優勢，我強烈建議你學習使用它。要確保時常備份你的世界，并使用最新版本的Tedit。
補充：Tedit使用教程，來自u(píng)s_danger：
https://v.youku.com/v_show/id_XMjYxNTUzOTMyOA==.html?sharefrom=iphone&sharekey=94e55fb64897ede731daa4df320232247
https://v.youku.com/v_show/id_XMjYxNTUzOTMyOA==.html?sharefrom=iphone&sharekey=94e55fb64897ede731daa4df320232247
https://v.youku.com/v_show/id_XMjY1OTIzNjg4OA==.html?sharefrom=iphone&sharekey=65e701896c26b31fdb4fe482e033f4989
https://v.youku.com/v_show/id_XMjY3ODQwODE1Ng==.html?sharefrom=iphone&sharekey=c6eec511a34e95869dbfa94973228b5d9
———
使用mod也可以方便的建造電路，推薦Cheatsheet mod,它有能夠跨地圖復制粘貼物塊的功能。但就建造大型電路來說，還是Tedit更加萬能。

Tip#2:使用故障邏輯門建造觸發器
雖然有各種邏輯門可以用來執行基本的邏輯操作，如與門、或門和非門，但是還有另一個邏輯設備可能被一些初學者忽略或低估：故障邏輯燈(故障邏輯門)。
故障邏輯燈的原理相當簡單，將燈安放在任何邏輯門(與、或、非、與或、與非、或非)的頂部會改變它輸出信號的邏輯，故障邏輯門輸出信號的方式是概率性的，這個概率依故障邏輯門和故障邏輯燈之間的亮起的邏輯燈和總共的邏輯燈的數量比值而定。當故障邏輯門和故障邏輯燈之間只有一個邏輯燈時，故障邏輯門就會有0%或100%的概率(也就是是和否)輸出信號。

?

因?yàn)檫@個特性，故障燈門(從現在起我將這么稱呼它，其實就是一個故障邏輯門加一個故障邏輯燈組成的最基本的部件)充當一個晶體管(也可看做二極管)，可以用來控制信號的傳輸方向(晶體管或二極管都是單向傳輸信號)。
然而，故障燈門不僅可以用于簡單的晶體管，還可以用來建造觸發器。
觸發器是一種能夠存儲狀態(值)的邏輯設備。根據接受到的不同輸入，不同類型的觸發器狀態改變的也不同。
我將向您展示的第一個觸發器是D觸發器(D即為data):
D觸發器會保存一個特定值并有兩個輸入端；第一個輸入端(紅線)是一個觸發器，它將觸發器的存儲值(綠線)設置為第二個輸入(藍線)的當前值。這樣，您可以輕松地存儲信息以供之后使用。
這種觸發器依靠故障邏輯燈門具有異或門的性質來工作；兩個輸入端連接到同一個邏輯燈，只有當輸入的值(0和1)不同時，燈才會打開。在這里，輸入和輸出線都連接到邏輯燈上。當這些值不同時觸發器將導致輸出值變化并與輸入值相匹配。
D觸發器很容易平鋪建造，這使得它可以用單個觸發端(信號輸入端)存儲大量信息：

附：要想理解本條內容，請確保你理解本視頻

或是本帖http://tieba.baidu.com/p/5794870961中有關故障邏輯門（概率邏輯門）的部分。之后的條目中（包括此條）會多少涉及數字電子技術的知識，推薦各位在本帖之外查一查百科

Tip#3:使用故障邏輯門燈建造SR鎖存器
除D觸發器之外，另一個有用的觸發器裝置是SR鎖存器（用于置位-復位）：

?

SR鎖存器的功能類似于D觸發器，但它沒有一個觸發器端和一個值輸入端，而是有兩個觸發器輸入端。一個觸發器端(藍線)用來打開鎖存器，而另一個觸發器端(紅線)用來將其關閉。這是有用的，它使設備在被激活后不能被關閉，除非拉動重置開關。
與D觸發器一樣，SR鎖存器也很容易平鋪放置，允許你將一個重置開關連接到多個鎖存器上：

Tip#4：學***制
在電子裝置中，計算機不可能用我們都熟悉的數字系統來計算：也就是十進制。相反，電子裝置使用一個名為二進制的數字系統。
與使用10個數字(0到9)的十進制不同，二進制只使用兩個(0和1)。這是因?yàn)殡娮有盘?hào)只能有兩種不同的狀態，開和關，它們對應于0和1。
看到0和1的長字符串可能會很嚇人，而且似乎僅用兩位數來計算很難，但在現實中，二進制的運算原理與十進制完全一樣。
理解十進制數的“擴展形式”（按權相加）。在展開形式中，原數字中的每一個數字被寫成該數字乘以10的冪。例如：12345=1*10000+2*1000+3*100+2*10+1*1。（1=10^0，10=10^1，100=10^2，以此類推）
二進制的工作原理是和它一樣的，但是它使用的不是10的冪，而是2的冪。例如：11001=1*16+1*8+0*4+0*2+1*1。如果認定一個二進制數的最右邊的數字是第“0”位，那么，從右到左，與第n個二進制數相對應的十進制數將等于這個二進制數（0或1）乘上2的n次方。
手動將二進制數轉換為十進制數很簡單，只要將與二進制數中每個1相對應的2的冪相加起來(例如，11001是1+8+16=25)。
（權和的方法）

另一種將二進制數轉換為十進制數的方法是從0開始，然后從左到右讀取二進制數，對數字中的每個1加上1，然后在每一步之后將數字翻倍，除了最后一步(1、2、3、6、12、24、25)。
相反，將十進制轉換為二進制可以通過確定2的多少次冪與該數字的大小匹配來完成。要將25轉換回二進制，你會首先發現最大的2次方小于25，也就是16。然后，從25減去16，得到9，然后重復這個過程，直到達到0。最后，取減去的每個2的冪來組成一個二進制數。
（重復除以2的方法）

我所描述的這些技術只是手動在十進制和二進制之間轉換的方法。在計算機中進行這些轉換要復雜得多，所以我將把這個過程留給以后的教程。我還將在后面的系列中演示如何進行加法和乘法等操作。

附：Programmatic給出的有關二進制的教程很簡略，各位可自行百度二進制運算、二-十進制轉換的詳細資料來學習

Tip#5:使用故障燈門進行移位(遞次電路）
在二進制中，移位是一種功能，它可以使一組數據中的每一個位都向左或向右移動。例如，左移00011001一位會產生00110010。注意，在每個數字的左邊多加0。這是因?yàn)橐莆坏慕Y(jié)果可能會根據可用位而改變。在本教程里，我將會在下面的示例中使用8位二進制數(也稱為一字節)。
如果一個1在移動時從字節的任何一邊掉下來（進位），它就會被舍掉。
在數學上講，如果不舍掉1，則向左移動一位會使該數字乘以2。右移一位則是將它除以2，如果這個數字在右邊有一個1(在這種情況下這個數字是奇數)，那么這個1被舍掉，結果被四舍五入，所以00000101(十進制數5)右移一位就是00000010(十進制數2)。
這里有一個左移的例子：

當觸發器端(紅線)被激活時，每個開啟的故障燈門都會關閉自己的邏輯燈，同時打開其左側的邏輯門燈。要?jiǎng)?chuàng)造一個正確的移位，只需把線接到另一端。通過將最左邊的一個位連接到最右邊的一個位，從而使由最左邊掉下來的“1”不是消失，而是被發送到這個字節的右側。這就是所謂的向左循環移位：

同理，也可由此建造向右循環移位的電路

附：此條內容不適合初學者理解，大家可以在吧內找精品貼或是看我在Tip2里給的鏈接自行查看遞次電路的教程（遞次電路和移位電路是同一個東西）

Tip#6:使用累加器建造加法器和計數器
累加器是一個非常有用的裝置。它可以存儲插入到其中的任何內容的總和。建造累加器要先從上升邊緣檢測器開始：

?

上升邊緣檢測器是一種裝置，當輸入端從關閉到開啟時輸出信號。你也可以通過倒置邏輯燈來創建一個下降邊緣檢測器，它只在輸入端從打開到關閉時輸出脈沖。如果你將一系列的下降邊緣檢測器并排放置并從右向左連接，你將得到一個累加器：

當線路被觸發時，累加器存儲的值以相應位的2的冪值增加。只需將最右邊的電線連接到觸發器上，就可以將累加器用作計數器。您還可以同時觸發多條線路，以使累加器可以增加任意值。注意，如果累加器內的值超過11111111(最大值)，則會發生溢出，導致其發生重置。
通過倒置所有的邏輯燈(從而將它們轉換為上升邊緣檢測器)，您可以反轉累加器，從而使插入到其中的數據被減去。

附：累加器其實和我們平時所述的降頻電路別無二致

Tip#7：疊加單一的組件以建造更復雜的裝置


在這之前，我們知道了如何建造各種可以在1bit（八個數位）的數位上運行的裝置，從D觸發器到移位器再到累加器?，F(xiàn)在是時候?qū)⑺鼈兎旁谝黄饋?lái)建造更完善的裝置了。
這可以通過將裝置堆建在一個類似架子的結構中，以一種非常緊湊的組件組裝方式來完成。
例如，這里有一個D觸發器陣列和一個累加器連接在一起：

上面一行是D觸發器陣列，下面一行是累加器，擺放的石磚只是為了幫助連接電路。
請注意，看我是如何使用單線傳輸特定bit的所有信號的。 我本可以用單獨一種顏色的電線來做D觸發器，而對累加器中的每一位使用另一種顏色的電線連接，但是將同一根電線連接到每一個與一個bit相連接的裝置上要容易得多，也更有整齊性。?
更換電線顏色也很重要，就像我對藍線和綠線所做的那樣，因?yàn)檫@樣可以讓兩個bit相互連接而不產生干擾。
最后，注意一下如何使用單獨的一組紅線連接累加器中的D觸發器。如果我沒有這樣做，那么來自D觸發器的信號將激活累加器中的下降邊緣（沿）觸發器。
無論如何，這只是一個如何組合設備的基本例子。在構建更大的設備堆棧時，請記住我提到的規則(每比特一根垂直線、交替的電線顏色和單獨的觸發器線)，因?yàn)槲覍⒃诤竺娴慕坛讨姓故镜拇蠖鄶?shù)設備都將使用這些規則。

Tip#8：使用比較器比較數值

比較器是將兩個數值作為輸入，并確定它們是相等的還是一個值大于另一個值的裝置（比較大小）。
要建造一個二進制數值的比較器，需要考慮關于二進制數的兩個很明顯但是重要的事實： 1大于0；1在較高的地方(即左邊)的數值大于1在較低的地方。?
知道這些之后， 您可以比較兩個二進制數字，方法是從左到右掃描它們，并找到第一個出現在同一位置的兩個位不匹配的情況。?
例如，00110110大于00110010。
如果您查看每個數字中最左邊的位，然后一次向右移動一位，直到找到不匹配的位為止，你就會知道，結果是1的位，就必須是更大的數字。
如果，在比較數字時，沒有匹配過一對不同的位，那么你就知道這兩個數字是相等的。
下面是使用故障燈門實現此過程的方法：

這個比較器包含一個單比特比較（一行） ，它會觸發三個輸出端中的一個，從上到下的輸出端的情況分別是藍色=綠色、藍色>綠色和藍色<綠色。
如果是單獨比較一個位，你可以看到藍線和綠線的位都連接到頂端的一對故障燈門。如果位不同，這對門將向紅線發送信號，如果它們相同則向黃線發送信號，從而繼續下一位的比較。
如果位不同，則紅線觸發一對僅由綠線控制的故障燈門。 如果綠線連接的位關閉，則“藍色>綠色”的輸出端將被觸發，因?yàn)樗{(lán)線連接的位必須打開。 但是，如果綠線連接的位打開，則觸發“藍色<綠色”的輸出端。

Tip#9：使用Shift-Add算法來建造一個乘法器
現在你已經知道了如何使用累加器執行二進制加法，現在是使用累加器建造乘法器的時候了。
在二進制中，乘法可以通過兩種方式完成。要執行X*Y，只需將X加進累加器Y次，也可以使用更有效的方法：Shift -Add。Shift-Add類似于用手乘十進制數的長乘法方法。在豎式乘法中（就是小學學的那個筆算多位數相乘的方法），把X乘以Y的每一位數字，然后把每一個結果相加在一起即為解（這里不需要多說）。
類似地，使用Shift-Add，掃描Y中的每個位，對于每個數值為1的位，都會將X加到累加器中一次。在每一步之后，左移X以便將其值增加到下一個位置。
Terraria中的乘法器（示例）如下：

正如你所看到的，這是我向你展示的第一個需要一個半磚驅動來操作的裝置。這是因?yàn)镾hift-Add方法需要對每一位都執行一次運算，在這種情況下需要執行8次。
從上到下的第一行表示Y值，第二行表示X值，底部的一行用來保存結果。當左下角開關被激活時，半磚驅動開啟并激活產生一次移位，并在每個tick中執行一次操作。在每次操作中，通過右移位從Y值中讀取單個位。如果來自Y的一個位的值為1，則黃線觸發一組故障燈門，將X的當前值發送到累加器。然后，X值被左移。 請注意，在Y值的右移和X值的左移之間放置了一個額外的故障燈門。 這是為了確保X值在被左移之前會被發送到累加器。 然后，半磚驅動重復這8tick的整個過程，直至完成乘法運算。

Tip#10：使用與門建造多路復用器


在數字電路中，多路復用器是一種使用二進制輸入端從一個長值中選擇單個位的設備。

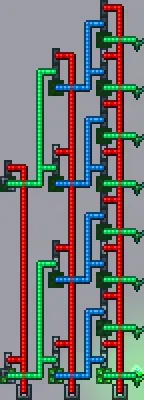

例如，可以使用多路復用器從一系列傳送器中選擇單個傳送器以建造傳送陣。 多路復用器也可用于將較小的二進制數轉換為十進制單數，我將在以后的教程中展示。 這是一個多路復用器，它使用3位的輸入端在8個不同的輸出端之間進行選擇：

?

當前，二進制輸入端的值為0，所以使最底端的火把處于亮起狀態。通過輸入一個二進制數，其相應的火把將被多路復用器觸發。多路復用器使用有分叉結構的與門裝置工作。
每?jī)蓚€(gè)相鄰的垂直的與門，其第一個與門最上面的邏輯燈為關閉狀態，第二個與門的邏輯燈為開啟狀態（可見下圖）。 拉動這相應兩個與門所屬的一列的開關會使這兩個燈交換狀態。每個與門也從其左邊的列中接收一個輸入信號。這樣，你就可以控制信號從左到右的傳輸。
你可以很容易地復制和粘貼一個復用器，使它能控制的位數翻倍并且增加輸入端的個數。

示例，傳送陣的應用

Tip#11:使用BCD碼對二進制數進行編碼


由于數字電路只使用二進制數字，所以不可能以十進制形式存儲數字。然而，你可以使用BCD碼，一個可以用來存儲十進制數字的二進制表示形式。在BCD中，十進制數的每個單獨數字都由一個4位二進制數表示(因?yàn)橹辽傩枰?位二進制數值才能表示0到9)。例如，123將被表示為0001 0010 0011。然后，你可以使用一系列復用器將每個BCD碼數字轉換為十進制數字。

我們通常使用8421BCD碼，有關BCD碼的更多信息可自行查找學習

Tip#12：使用七段線顯示器以十進制顯示BCD碼數字


現在你已經知道了如何使用BCD碼編碼十進制數字，我可以向你展示如何以它們的十進制形式顯示BCD碼數字。這可以使用七段線顯示器來完成。
七段線顯示器的設計很簡單，它由7條線構成，3條水平的，4條垂直的，它們可以點亮為不同的組合，組成十進制數字。大多數數字時鐘使用七段線顯示器來顯示時間。要建造一個七段線顯示器，需要將三個火把(或其他通過信號觸發可以有亮度變化的物塊)算作一組，一共排列七組，并為每組火把連接正確的電線顏色。由于有7段線和只有4種電線顏色，有3種顏色的電線將不得不使用兩次。
建造完成后，將電線合并為兩個組，并將它們連接到解碼器，如下所示：

?

這兩個解碼器本質上是多路復用器，根據BCD碼輸入端的輸入而激活單個與門。從右到左的與門分別代表0到9。然后將每段的電線連接到將點亮這些段的數字的與門。請注意，在下面的解碼器中（由圖可知一共有兩個解碼器），我已經去除了表示數字1的與門，因?yàn)檫@些段中沒有一個是為該值亮起的。
