序：為什么會出現只需要大范圍傾斜模型當中某個部分的數據
上百平方公里的整體傾斜模型成果，包含上千塊tiles，而某個商業中心，或者社區所占的范圍只有百余塊，如何快速提取

1.數據已經集中處理過了，測繪單位針對不同的業主，有時候需要提供的只是局部范圍的數據。

2.數據應處理好了，但邊界效果不好，只需要核心區的就可以

3.一份數據做不同的項目應用，需要的地方不一樣

如下圖：

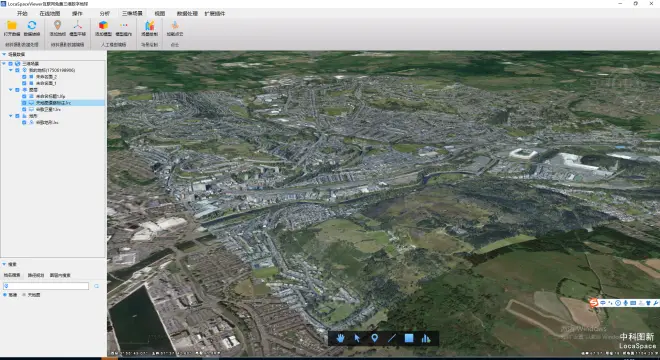

113平方公里的傾斜模型
?

需要提取的商業中心范圍（紅色框內）

需要提取的范圍

工具軟件：

1.Smart3D

2.圖新地球桌面端www.tuxingis.com

1.如何提取
1.1 對傾斜模型構建s3c索引(有s3c索引的直接跳過)
構建流程：Smart3D系列教程7之 《手動配置S3C索引加載全部的瓦片數據》

1.2 acute3d viewer直接打開s3c文件，利用tile selection工具選擇你要的模型tile

tile selection工具

選擇需要的tile

點擊save selections為txt文件

1.3CMD命令執行拷貝
命令如下：（拷貝下面的文字到記事本，修改后綴為.bat）直接雙擊執行即可。

@echo off
?
setlocal enabledelayedexpansion
?
REM 聲明采用UTF-8編碼
?
chcp 65001
?
for /f "delims=" %%i in (1205.txt) do (
?
echo %%i
?
echo d | xcopy "Y:\AMC580_Swansea\Data\%%i" "Y:\應急傾斜數據\Data\\%%i" /s
?
)
?
pause

執行后的結果（小提示：windows的命令行拷貝速度，比直接右鍵復制粘貼要快1-3倍-----尤其是碎文件）：

1.4 圖新地球查看提取后的成果
LSV查看效果，保持文件目錄結構不變，拷貝原來的metedata.xml文件過來，結構如下（不要修改Data文件夾的名稱）：

在三維場景下選擇數據轉換，然后選擇Data文件夾即可

可以看到只包含了所選范圍的數據。

原文鏈接：http://www.tuxingis.com/gisvision/knowledge/1142.html
