1?開箱

AtomX CAST主機 ?

AtomX SSDmini硬盤把手??

USB to USB-C線纜?

快速入門手冊

2?外觀

正右面突出的是AtomX Pansion擴展接口，與NINJA V/V+電池倉連接，左邊帶四分之一的螺絲的是CAST鎖定臂，用來固定NINJA V/V+。

下方有8個按鍵，分別是：

F1為畫中畫功能鍵

F2為音頻功能鍵

F3為疊層功能鍵

F4為切換功能鍵

1 2 3 4為切換/選擇鍵

在背面有連接NINJA V/V+提供的直流電源適配器（6.2V-16.8V DC ）HDMI輸入1,2,3,4路：全部支持分辨率為1080的信號,最高幀率60幀，（不支持RAW視頻信號或4K輸入）；支持隔行和逐行信號；每一路信號都互不影響，獨立傳輸！

PRG輸岀：提供一路廣播級的HDMI輸岀,支持1080i或1080p,支持圖形和PIP輸出。使用附贈的USB-C線纜將CAST與Mac/PC電腦連接輸出直播畫面，電腦端不需要安裝插件或驅動。

3?模式

在輸入界面一共有三個模式可選，分別是HDMI模式、SDI模式和AtomX CAST三種。HDMI是單機時使用，SDI模式是配合SDI模塊使用，CAST模式是在導播切換時使用 。

4?輸入

在左邊的標題中第一項名稱順著往右我們可以發現，有四路HDMI輸入信號指示圖和INPUT?1到4的名稱，這是對應著主機上的四路HDMI接口，（NINJA V/V＋搭配使用AtomX?CAST時，NINJA?V/V＋機身的HDMI輸入口是不能用的）。

在名稱下面有主要源三個字，主要源是指進來的四路信號的分辨率和幀率。那么主要源中的綠色表示在四路信號中的其中一路被選為主信號，為什么要選主要源，

是因為主要源的分辨率和幀率會影響NINJA V/V＋側面輸出PGM信號的分辨率和幀率，例如已選擇主要源一路的分辨率和幀率小于1080 50/60p，?那么進來的四路信號的分辨率和幀率將會與主要源保持一致輸出PGM，所以我們在選擇主要源的時候在四路信號中選擇分辨率和幀率最高得那一路為主要源。那么這樣你錄制的PGM畫面的分辨率和幀率是最高的，所以接進來信號之后的第一步，先選擇分辨率和幀率最高的一路選為主要源信號。?

主要源下面的項目幀率指的就是NINJA V/V+機身側面輸出的幀率。圖像是指畫中畫預設的位置。音頻通道是指每一路支持一個立體聲通道。

5 輸出

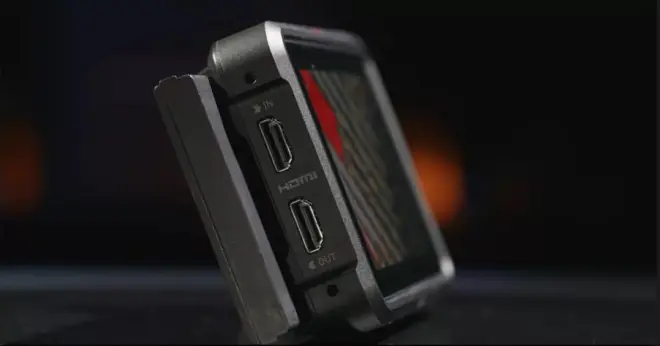

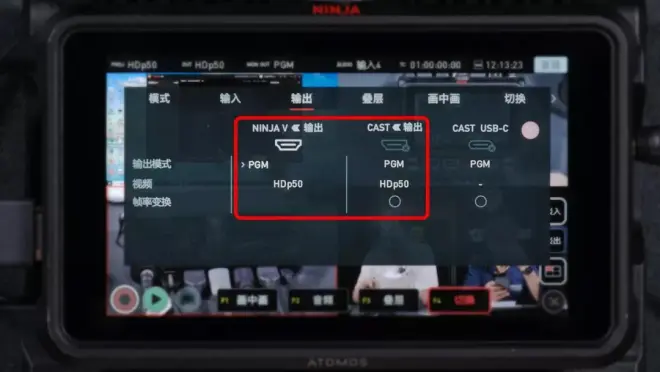

NINJA V/V+搭配的CAST一體導播切換臺一共有三個輸出口，分別是NINJA V/V+自身的HDMI輸出口。

CAST上面的USB-C的輸出口、旁邊的PRG?HDMI輸出口，

CAST的PRG HDMI輸出和USB-C的輸出在同時輸出是時最高分辨率和幀率是1080 25/30P，同時選中時會顯示為綠色的對構指示圖。

如果是錄播或者不需要USB-C輸出直播的話，先點擊綠色按鈕取消選擇CAST HDMI和USB-C的同時輸出，此時只有CAST PGM輸出有分辨率和幀率的提示，并且是與主要源輸出的幀率是相同的（最高幀率）。但此時USB-C口不會輸出。

當設置完成所有功能之后，再點擊右上角的直播按鈕，按鈕變成紅色時將會直播畫面推送到電腦端，直播按鈕灰色時直播畫面不會推送到電腦端。（此功能僅限于USB-C輸出口）

6 畫中畫

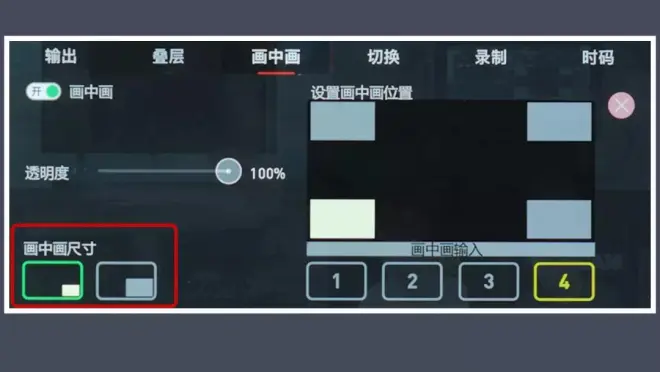

點擊鍵盤上的F1鍵之后再NINJA?V/V+的屏幕上的 (F1畫中畫)?也會變成紅色，再點擊右下角菜單打開畫中畫界面設置，

1.左上角第一個是畫中畫的開關可以開啟和關閉畫中畫

2.第二個是透明度設置可以設置透明度

3.第三是畫中畫的大小有兩種預設的大小可選，目前還不可以自定義的設置大小。

4.右邊是畫中畫的位置選擇，共有四個位置可選。分別是左上、右上、左下和右下四個位置。

5.下面的四個黃顏色的1234是指被畫中畫的畫面，想要哪一個畫面做作為畫中畫，點擊就可以設置好了。

6.再鍵盤上我們先點擊F1為紅色，之后再點擊需要被畫中畫的畫面，燈光指示燈為黃色即可。當燈光為紅色時指主畫面，黃顏色是指被畫中畫的畫面。?黃色燈光顯示時再次點擊將會關閉畫中畫。
