額……朋友們好啊，我是圖吧老瞎劃畫垃圾佬。今天咱簡單給各位表演一個WACOM影拓3的開箱測評，之前咱不是一直說入手的1024級壓感的BAMBOO系列（CTL470 471 671 CTH460 470）都是低端影拓3同源產品嘛，今天咱一步到位，直接上影拓3本拓，300塊錢的PTZ630開箱測評。

前作： 65塊錢的WACOM BAMBOO ONE CTF430數位板開箱測評

Wacom BamBoo CT-460觸控?cái)?shù)位板開箱測評（含MAC OS創作環境可用性評估）

還有諸如此類的開箱測評咱做過太多不勝枚舉，各位有興趣的直接搜上述型號就可以。

這次這個板子是300塊錢不包郵，運費12，我估計給賣家勉強能夠，鑒于這個是魚上當時能弄到的最便宜的影拓帶筆套裝所以咱也沒怎么講價了。

這個板子確實是影拓的，上面都寫著，唯一的問題是筆尖，上面的筆尖好像磨沒了，不過如果是老影拓3的話是沒關系的，咱之前玩X200T的時候買了一大堆筆尖，然后隨身攜帶發現丟了之后又買了一堆，甚至還買了筆，這個在后來確實真的用上了，這是上期的事了（上期沒更）

所以沒啥話說，開箱

這個包裝還真不錯，居然還給了這種挺厚實的口袋，可以以后使用

還給了原裝驅動盤和售后資料

這個光盤應該是CD，不是DVD

板子就是這個樣子的

筆也在

型號PTZ630

至于這次這個板子看外觀古色古香，應該年代比較久遠了，現在的板子包括近代（2010年左右）都不會這么設計了

然后是這個磨沒了筆尖的筆，這個簡單，筆尖和X200T都是通用的，很容易就能換。所以撿垃圾上WACOM還是有優勢的啊，至少筆尖什么的都是標準件通用的很，不像國產寨板一個牌子一個樣，要是都一樣的那一定是公模公用方案了，有源方案和WACOM比還是不太行，無源方案也都是用WACOM的過期專利，不過今天來看影拓3的方案修修補補也夠用了，畢竟數位板這種東西也不是特別精密的儀器，256壓感也能用，512 1024就能玩得爽，至于2048以上的壓感就得懷疑是不是假參數了，一般寨板最喜歡搞這個參數嚇唬人，但是從刷新率來看很容易就露餡了。

然后說下使用情況吧，首先這個筆尖我們換的是膠頭的最大摩擦力的筆尖，實測發現用起來效果還行啊

和X200的筆不通用

板子上有點痕跡不過沒關系啊，不影響使用

然后板子基本就這樣了，插機器上有反應之后就可以安裝驅動了（在330塊錢的I5 X201上），這次一樣沒有現成的驅動可以從數據庫調，WACOM官網走一趟或者軟件站隨便下個版本吧……還好影拓3的驅動都是通用的，所以很容易就能找到安裝

可以

驅動菜單可以調整物理按鍵和觸控滾輪的功能

對了，這個還支持彈出菜單，就是WACOM的觸控環，這個其實垃圾佬之前在DTU1031上也用過，不能說完全沒用吧也只能說效果有限。

這個驅動對筆來說可以調傾斜靈敏度，帶傾斜感應，然而在實際使用中我這次沒體會到這個功能。

這個功能BAMBOO數位板、X200T之類的上面確實沒有。

剩下的就比較平常了

然后這個板子還能調整映射范圍，一般的數位板驅動應該都可以，記得BAMBOO應該也能，只不過我們都比較懶從來不調。當年第一次玩國產寨板的時候這個功能我們玩的是不亦樂乎啊。因?yàn)樵郛?dāng)時安裝板子需要裝兩三個軟件，比WACOM這種一鍵式的通用驅動安裝繁瑣的多，同時也吊人胃口。但是卸載之后卸不干凈，和其他數位板驅動沖突都讓咱在知道威力之后再?zèng)]碰過寨板，就算有機會白嫖我們都不自己用。還是WACOM的一站式服務好用。

這個按鍵就是這個板子讓咱一眼就看出來區別的地方，還記得CTH460和470嗎，那年頭的板子按鍵面積就大很多了，這種密集緊湊還有點不規則的物理按鍵+觸控滾輪的設計我是真沒見過。

然后看看原裝的驅動盤，我們可能在MACBOOK上也能用這個板子（現在手頭唯一的數位板就是它，剩下的都在家來著）

驅動是powerPC架構的可還行，合著要用這個數位板我還得起iBook或者Powerbook

無論怎么說先拷走存檔再說（錄入數據庫，不是指在U盤存檔）

然后因?yàn)闆]看到Windows的驅動所以切下系統看看

發現WIN下就有WIN的驅動了，不知道是什么原理

難道CD分了多區嗎，這個地方我還真沒接觸

保修卡信封也很有年代感，保修卡信封生產日期也是07年1月，不過成色真的好。

然后咱也不說太多了，直接拆啊，就一個卡扣和六個螺絲

然后咱發現這個板子里面的結構其實和BAMBOO沒啥太大的區別

只不過因?yàn)榘遄佑悬c(diǎn)厚多了個墊片，除了墊高PCB電路板也能減震吧

板子的板面基本就和天線差不多

看看正面方案

真是07年的板子

絲印依然很復雜，和99年的板子風格差不多

這些小IC能看清絲印但是查不到，可能是日本自研

按鍵的位置上有挺大的灰啊，擦擦

然后看看主要方案，發現主要的IC都是打WACOM自己標的，當年日本的電子產業還是挺厲害的，尼康的相機里面的IC上期我們看到過了是尼康自己的，EPSON和富士通的掃描儀拆開看能看見EPSON IC，所以當年這些本質上沒啥生產成本的電子件可以賣給我們天價，就是因?yàn)橛羞@個東西。如今我們自己有芯片設計能力，能設計出很先進的芯片。然而芯片代工模式的弊端如今已經顯露出來，自己沒有芯片產能設計再?gòu)?qiáng)也是鏡花水月，所以現在投資晶元光刻產業算不算太晚？歷史會給我們答案

本質上這個板子的經緯PCB印刷天線和BAMBOO沒有什么區別，但是這套無源方案是我們至今都沒能自研的，市面上好用的國產無源板子也是各種渠道弄到的WACOM的方案。華為走的是電容方案，所以未來電磁筆除了指望混吃等死的WACOM還能不能有大發展很難說。就算現在華為有心研究電磁屏估計暫時也不會把重點放在這邊了，就算能基于影拓3的現有水平開發也暫時看不出有什么希望。

然后說下這板子在使用時候的感受吧，這個板子因?yàn)橹С謨A斜感應，所以咱還在開SAI2描畫的時候比劃了半天，后來才發現SAI2根本不支持傾斜感應，而且ACFUN老哥們也一致認定這個有沒有區別不大，不能說沒用只不過平時用不上

影拓相比BAMBOO和X200T確實壓力比較穩，但是這個傾斜筆尖不跑是一樣的，傾斜感應只不過是反應在軟件上能從畫線看出來你筆尖在傾斜，不是說你必須垂直運筆才能準確定點。

還有，這個板子的繪畫區域是自帶防滑膜的，這個可比今天的WACOM強太多了，是自帶貼膜的，今天的WACOM低端依然那個樣子，甚至個人感覺品控還不如以前了。而老產品反倒是越用越舒服

這個筆的膠套雖然已經過了將近十五年，筆的按鈕蓋隨便就能拿掉，但是這個帶膠套的筆卻沒有粘手或者硬化，按鈕也沒有老化

至于傳說中的傾斜感應垃圾佬看了一下，自己用的PS里面的最新版本CS5也沒見有明確支持，試了下也沒發現哪能調出來

倒是能通過壓力控制單不透明度或者粗細

傳說中的使用傾斜感應需要PS版本支持筆刷支持，然后效果大概是下面這樣的：

個人感覺這個功能和咱想象中的筆尖無論怎么傾斜都能正常畫線不同，就是在筆傾斜之后能改變線型而已，事實上沒有這個功能的板子筆尖怎么傾斜也能準備定位，因?yàn)槭荳ACOM，不會出現筆傾斜太離譜了筆尖直接跑了的情況，至少原裝筆我沒見過有這種情況的。

描畫測試：【描畫】《新素質三連》（影拓3對比測試）

頭一張是用這個板子+X201的效果

對比X200T的描畫效果

簡介：

WACOM Intuos3 PTZ-630對比描畫測試。

PTZ630雖然是影拓，但是實際上用起來感覺也就一般吧，各位也能看見，描畫畫線非常抖，因?yàn)楫吘故前遄樱苑较虿惶每刂?。相反這次這個X200T雖然屏幕非常光滑沒有磨砂效果，但是實際上筆既沒有偏離也沒太多干擾描畫的因素，屏軸是有點松但是單手用筆抵屏幕描畫還能畫下?？傮w來說影拓的傾斜感應之類的優勢沒發揮出來，反倒是配合X201 I5 540M玩OSU舒服不少。

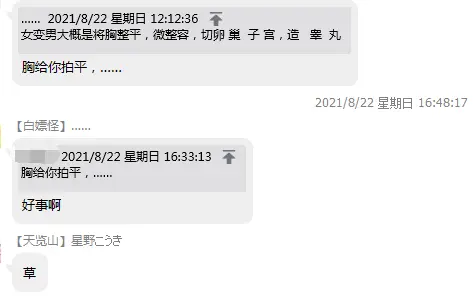

新素質三連：這組圖其實也有年頭了，這圖咱是怎么想起來的呢，是因?yàn)楦舯诼嬋旱娜河言谠弁婀５臅r(shí)候居然覺得胸給你拍平是好事（草），事女孩子。所以評論區的老鐵們有沒有能證實一下的，請?jiān)谠u(píng)論區留言

圖二PID：92233903

簡介（也是總結）：

這個板子是07年的WACOM影拓3，擁有四個功能鍵和一個觸控縮放，但是沒有板載觸摸。原裝筆有兩個功能鍵和橡皮，筆尖完全和BAMBOO通用，內部方案除了支持傾斜感應外和BAMBOO沒有區別（然而SAI2也不支持傾斜感應，PS大量筆刷都沒有傾斜），所以除了叫影拓外基本上日常使用和CTL460 671沒啥區別，就是貴。而且便利程度也打不過DTU1031或者X200T這種屏，使用起來體驗一般。

然后說完日常應用說下游戲性能，相信各位最關心的也就是這個

這里咱簡單的用這個板子直接開OSU!打了一把TEAR RAIN，這個圖是原先咱在第一次入手WACOM板子的時候下游戲自帶的，現在好像重下已經沒有了，不過官網上的這個曲包還能下到

我相信各位一定很關心這個背景圖的來源，看了之后一定會感覺爺青回，其實這個找起來也簡單使用SAUCENAO就可以，之前我們PIXIV查原圖教程里也提到過。

這張圖ID是19271262，11年的。如今經過了這么多年車萬人終于得到了越共的稱號，這還得感謝我們的一個UP朋友把自己獻祭出去之后才真正的讓我意識到原來生活中這么多車萬人，真不容易。

總結一下游戲水平就是這個板子玩OSU!的話感覺會很爽，因?yàn)榕浜夏z頭筆尖阻抗適中，既不感覺滑也不感覺澀，非常好，相比用比較光滑的橡皮或者原裝/毛氈筆尖玩起來手感更好。而且這個板子面積很大，雖然有效面積不是很大，但是大面積的腕托還是讓玩游戲變得很舒服，比當年CTH460還舒服。還有就是X201不愧是原裝35W TDP散熱規格設計的X200升級來的，壓I5 540M比X201T壓I5 560M容易得多，至少玩OSU!不會熱到降頻，而且多少年過去了筆的防滑膠墊依然手感良好，沒有出現硬化或者溶解粘手的情況，所以說是WACOM巔峰水平不算過分吧，現在的筆可沒這么好，就算是CTH460的筆也沒這個拿著舒服。唯一的問題是注意玩游戲的時候不要誤觸到按鍵就可以了，無論哪個按鍵都影響游戲，倒是板子板載的按鍵和觸控滾輪沒啥影響，還能用來調音量呢

所以這個板子雖然用來描畫比一般的BAMBOO略得勁（主要還是筆的手感和大腕托，快捷鍵用處不大，傾斜感應目前壓根沒用），但是它還是干不過X200T這種數位屏電磁屏產品，但是它用來玩游戲還是比屏稍微好用一些，至少玩游戲映射面積比較小比在一個12寸的屏幕上忙活容易，還有就是不容易擋視野這個不錯。

整體來說這個數位板雖然代表了WACOM老年頭的最高工藝水平，但是整體來說還是不如200塊錢的WACOM數位屏（DTU-1031） 用來描畫感覺好用。畢竟屏對板有降維打擊一樣的代差，體驗差的不是一點半點?？赡軐?duì)自己能畫畫的大佬來說一個好顯示器+板子就夠用，但是對于像咱這樣的菜雞無論是描畫畫圖還是搞OSU!都是屏感覺更好用。無論屏幕素質如何有就行，沒有傾斜感應也能玩的很爽，漢化修圖畫圖紙P圖都可以，咱們組之前咱還180包郵給組員也裝備上了一個，用過的都說好，建議同樣200-300預算優先考慮屏設備。

以上，謝謝朋友們！
