論文題目：Pyramid Multi-view Stereo Net with Self-adaptive View Aggregation

論文地址：在公眾號「3D視覺工坊」，后臺回復「PVA-MVSNet」，即可直接下載。

圖1 PVS-MVSNet重建結果

PVA-MVSNet是ECCV2020的一篇文章，該文章在基于深度學習的MVS問題上，針對代價體和深度圖優化方式進行了改進，減少了代價體運算所消耗的運算內存，同時大大提升了重建模型的完整度。效果如圖1所示。

1.概述

PVA-MVSNet是繼MVSNet之后，基于MVSNet提出的一種新的解決多視角立體匹配問題的方法。該方法優化了代價體的計算方法并且引入了新的深度圖聚合結構，從而提高了重建點云的完整度和準確性。該方法在DTU數據集上進行訓練，在Tanks&Temples數據集上進行測試，取得了非?？捎^的結果。

該方法提出了的PVA-MVSNet結構，該結構提出了使用多度量的金字塔深度圖聚合方法來解決傳統方法中textureless region部分的精度和完整度不高的問題。同時，該方法提出了VA-MVSNet，其中引入了注意力機制，加入自適應的元素的視圖聚合模塊，來靈活代替不同視角圖像，選擇出相對更重要的信息。

2.PVA-MVSNet結構

2.1 VA-MVSNet結構

圖2. VA-MVSNet結構

如圖2所示，VA-Net首先通過若干2D CNN來提取輸入圖像的特征，然后使用類似于MVSNet中的可微單應性方法來形成多個特征的平面掃描特征體。這些特整體通過本問題出的自適應元素的聚合模塊形成不同尺度的代價體，最終，深度圖會通過一種從粗到精的方式從不同尺度的代價體中預測和完善。

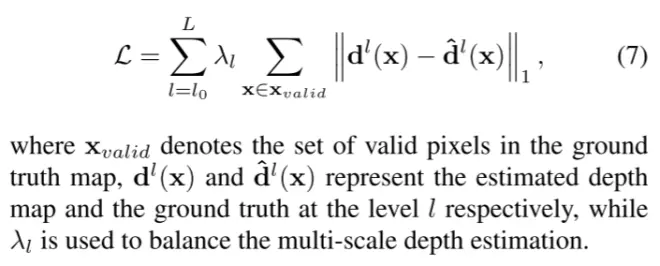

Loss方程：

使用了類似于MVSNet中的多尺度訓練loss結構。采用平均絕對誤差的方式來衡量。公式如下，不再贅述。

公式1 Loss方程

2.2 自適應元素的聚合模塊

自適應元素聚合模塊分為兩種，一種是像素的聚合，一種是體素的聚合。

關于像素的聚合，文章中提到引用了一種選擇加權注意圖。在聚合代價體時，將通過對應的權重圖進行加權平均。具體公式如下：

公式2 像素尺度聚合公式

其中Wh,w就是權重圖，是通過weightnet學習得到的。weightnet由若干2DCNN和ResNet組成，以擠壓的2D特征作為輸入，公式如下：

公式3 權重圖的計算

關于體素的聚合，則認為不同深度層假設d的每個像素應該被區別對待，其中三維特征體中的每個體素學習自己的重要性。類似的也是通過weightnet-3D來學習權重，然后加權平均。公式如下：

公式4 體素尺度聚合公式

2.3 由粗到細的深度估計

在上一步中，得到了幾個不同尺度的代價體，這一步中，使用類似于DeepMVS中plane-sweep的方法，使用不同的代價體對深度圖進行不斷優化，同時使用一個編碼解碼的3DCNN和argmin操作得到預測的概率圖，如圖3所示。

圖3 由粗到細的深度圖優化

2.4 PVA-MVSNet結構

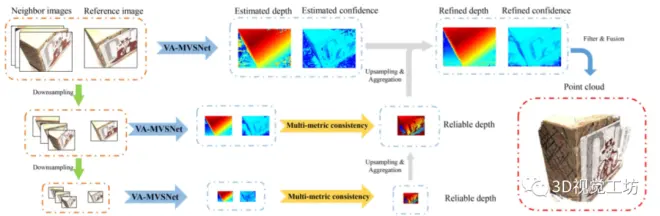

圖4 PVA-MVSNet

除了VA-MVS，本文還使用了PVA-MVSNet結構（如圖4所示）來最終優化最終深度圖的質量和點云的質量。如圖所示，輸入圖片被下采樣后并行送入VA-MVSNet,得到了幾組對應的的不同大小的深度圖和概率圖。這些不同大小的深度圖和概率圖，經過文章中提出的多度量金字塔深度圖聚合方法，得到最終優化的深度圖和概率圖，通過過濾和融合得到最終的點云。

圖5多尺度金字塔深度圖優化方式

其中多度量金字塔深度圖聚合方式(如圖5所示)，是指用低分辨率的深度圖中可信度高的部分來代替高分辨率深度圖中可信度低的部分，來代替重建過程中產生的錯誤匹配來達到優化深度圖的效果。

3.總結

表1 定量結果統計

從結果上來看，PVA-MVANet再準確率上取得了和MVSNet稍好一點點的成績，但是在模型完整度上有了很大的提升。
