????這期我們還是跟著官方的視頻學習Unity里關于Shader Graph的內容，這期是這個系列的第

六期，Unity Shader Graph 節點解析（六）Screen Position, View Direction

????這一期的內容是ScreenPosition（屏幕位置節點）和ViewDirection（視角方向節點）

????????在第四期中我們講到頂點在坐標空間內的變換規則，我們知道最后一步就是把頂點從ClipSpace（裁剪空間）投射到ScreenSpace（屏幕空間）的過程，本期內容中的屏幕位置節點，就是經過投射矩陣轉換后的坐標向量。

????????ShaderGraph提供四種模式的屏幕位置節點，Center和Tiled模式，可以理解為在Default的基礎上，進行偏移或是重復的特殊計算，因此下面就只對Default和Raw模式的用法舉例說明。

????Default模式ScreenPosition節點返回默認的屏幕坐標，當把這個數據輸入到采樣貼圖的UV接口時，我們會發現默認方式是根據自身UV進行Mapping，而采樣屏幕UV的貼圖會跟當前屏幕空間平行。

????

????Raw模式的屏幕位置，適用于參與各種計算，比如使用它來獲得場景中的深度信息。

????把剛才的計算值輸出到顏色中，可以看到隨著物體的距離不同，輸出的深度信息也就不一樣。

????????視角方向，顧名思義就是返回模型中頂點位置到攝像機的觀察方向，所以我們可以使用相機的坐標向量減去物體的坐標向量，就得到當前的觀察方向。

????在計算物體的反射時，會使用視角方向ViewDirection進行計算。有時候我們也引用到一個新的Half向量來計算高光，它是通過對視角方向和光照方向的均值歸一化后得到的向量。

????????有了ViewDirection節點，我們可以實現各種各樣自己想要的高光，比如海洋高光，風格化高光等等。

????????根據使用高光算法的不同，實現的效果也不一樣，圖中所示的，就是其中一種高光算法。

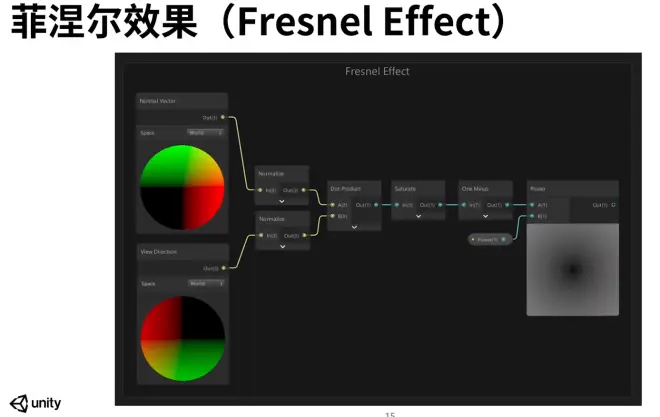

????????還有我們常見的菲涅爾效果作用到ViewDirection進行計算，因此，計算出來的邊緣光會永遠朝向當前的視角方向。
