涂鴉Wi-Fi&BLE SoC開發幻彩燈帶（5）----燒錄授權
視頻開發
https://www.bilibili.com/video/BV1LF411K7aa/
通過涂鴉 IoT 開發平臺免開發方案成功生成固件，或使用自定義開發方案生成固件并上傳到涂鴉 IoT 開發平臺后，下一步需要對模組進行燒錄授權。 本文將詳細講解 3 種不同的燒錄授權方式： 自定義開發燒錄授權：適用于發布階段，使用自定義開發方式創建的產品。 三明治開發板方式燒錄授權：僅適用于涂鴉三明治開發板的燒錄授權。 使用原廠工具燒錄：適用于開發階段。方案的特點是授權一次，重復燒錄。
燒錄準備工作
燒錄授權所需工具如下：
PMS 賬號
CBU Nano開發板或涂鴉WiFi模組+usb轉UART串口工具
云模組燒錄授權工具
原廠燒錄工具
PMS 賬號
PMS賬號申請網址：https://pms.tuya.com/login?PMS是涂鴉智慧生產管理系統，一個輕量化的生產管理系統，助力中小微生產企業實現降本、提質、增效和減存，完成數字化轉型。 登錄涂鴉PMS系統。登錄成功后，依次點擊知識庫管理->軟件下載->生產解決方案開始下載「生產解決方案」。?
安裝過程中，程序安裝的位置可以根據自身需求進行設置，建議不要有中文路徑，避免出現一些意想不到的問題。 安裝完成后，啟動「生產解決方案」，登錄的賬號和密碼與涂鴉PMS系統（涂鴉智造）的賬號和密碼一樣。 由于是開發CBU Wi-Fi & Bluetooth 模組，故選擇生產測試->云模組即可。?
選擇文件->設置，進行燒錄設置，授權波特率最好設置在9600。?
生成產物
編譯完成后，將生成的固件按照不同版本放在所編譯的工程目錄 output 文件夾內。 例：如果我們編譯的是 apps 文件夾中的 xh0623_demo_pixel_light_ty工程，編譯版本為1.0.0，那么生成的固件將會放在 apps/xh0623_demo_pixel_light_ty/output/1.0.0 中。
編譯后的產物如上圖所示，這里主要關注的
xh0623_demo_pixel_light_ty_QIO_1.0.0.bin、xh0623_demo_pixel_light_ty_UA_1.0.0.bin和xh0623_demo_pixel_light_ty_UG_1.0.0.bin這三個文件。?
上傳固件
自定義開發固件如果不上傳到云平臺，直接將 UA 文件燒錄到已授權的模組中，會導致配網一直無法成功。 進入涂鴉 IoT 平臺，在開發的產品中找到“硬件開發”，按照下圖指示點擊“新增自定義固件”，填寫相關固件信息。 “固件標識名”必須和您編譯時的 apps 下的工程文件夾的名稱一致。 如果固件標識名填寫為 wifi_one_light，上傳的固件應為 SDK 包中 apps 目錄下的 wifi_one_light 文件夾中編譯所生成的固件。 “Flash 大小”為 16Mbit 也就是 2M 大小。不同模組的 flash 大小可以在涂鴉文檔中心 中查看相關模組的 flash 大小。 1byte(字節) = 8bit(位)。 16Mbit / 8 = 2M。 相關信息填寫完成后（沒有被②的框框圈到使用默認設置即可），點擊“上傳固件”，進入“上傳固件“步驟。?
“固件版本”需要和編譯時輸入的版本號對應一致?！吧a(chǎn)固件”上傳包含 QIO 的 bin 文件，“用戶區”上傳包含 UA的bin 文件，“升級固件”上傳包含 UG 的 bin 文件。運行模式選擇 QIO。點擊保存。 注意：該順序不一定固定，在后續固件管理中就不是按照“生產固件”，“用戶區固件”和“升級固件”的順序來排序，所以一定要看清楚是什么類型的固件在進行上傳。?
點擊“進行固件上架”。?
選擇“不限范圍”，點擊“確認上架”。 注意：這里選擇不限范圍是為了方便個人開發。如果是公司將要量產的產品，請嚴格限定固件的使用范圍。?
授權設置
點擊產品->三明治開發板->綁定開發板進行綁定。?
一般情況下，開發板背部都有一張標簽，上面附帶了ID和密碼。?
點擊申請新的授權碼，即可選擇需要添加的產品。?
使用云模組燒錄授權平臺燒錄
設置完畢之后將授權碼輸入到生產憑證中，選擇燒錄模式。?
點擊運行，在對開發板進行復位就可以進行下載。?

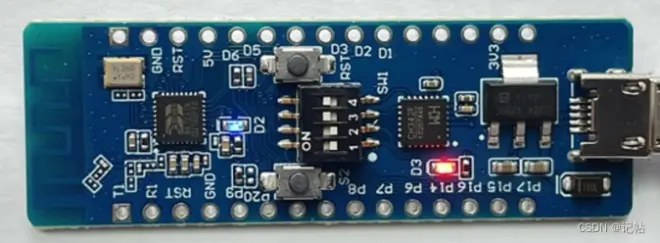

Wi-Fi&BLE SoC NANO主控板（BK7231N）接口說明
涂鴉三明治 Wi-Fi&BLE NANO 主控板（BK7231N）內置 USB 轉串口芯片，單路 USB 口可擴展出 2 個串口?？赏ㄟ^撥碼開關（S1）切換模組的兩路串口是否連接到 USB 轉串口芯片上。撥碼開關引腳說明如下表所示。?
?撥碼切到 ON 方向?qū)?，通?USB 轉串口芯片的雙串口和芯片串口之間的鏈路。 芯片 UART 引腳用于與MCU通信或普通 I/O 口使用時，需將相應的撥碼位置撥到斷開的位置，即數字字母方向。 電腦 COM 口與 USB 芯片串口和芯片 BK7231N 對應關系。?
通常情況下A是用來下載程序用的，B是用來打印日志的?
燒錄授權接線方式
將撥碼開關（S2）的 1、2 路都撥至 ON 方向，BK7231N 的串口 UART1 與上位機鏈路導通。 注意：若出現“獲取RF標志位失敗”的情況，可在授權階段，將串口2的RXD引腳（P01引腳）和GND短接。
上位機查看WiFi工作日志的接線方式
?將撥碼開關（S2）的 3、4 路都撥至 ON 方向，BK7231N 的串口 UART2 與上位機鏈路導通。
用戶串口與上位機通信的接線方式
將撥碼開關（S2）的 1、2 路都撥至 ON 方向，BK7231N 的串口 UART1 與上位機鏈路導通。
芯片的兩個UART口都做普通IO口使用的接線方式
?將撥碼開關（S2）的 1、2、3、4 路都撥至 數字絲印方向，BK7231N 的串口 UART1 和 UART2 與 USB 芯片的鏈路斷開。
原廠工具燒錄UA文件
使用該方法只能燒錄應用區固件，無法給模組進行授權操作?？梢允褂迷摲椒ńo已經授權過的模組進行燒錄，避免每次更新代碼生成固件后都要上傳到涂鴉loT平臺使用「云模組燒錄授權平臺」工具進行燒錄授權。 下降鏈接如下：
https://images.tuyacn.com/smart/shiliu_zone/SOC_Develop/tools/bk_writer_gui_V1.6.3.rar?
使用此方法只能燒錄應用區固件，無法給模組進行授權操作?？梢允褂迷摲椒ńo已經授權過的模組進行燒錄，避免每次更新代碼生成固件后都要上傳到涂鴉 IoT 開發平臺使用云模組工具進行燒錄授權。 按照下圖步驟，在箭頭 ① 所指向的燒錄對象中，根據實際燒錄的模組選擇對應的芯片型號，可在文檔中心查看相關模組規格書，確認模組使用的芯片型號。 單擊箭頭 ② 指向的瀏覽按鈕，選擇成功編譯生成的包含了 UA 字樣的 bin 文件（該文件就是應用區固件，這里選擇的固件就是wifi_one_light）。 在箭頭 ③ 和箭頭 ④ 指向的起始地址中填入0x00011000，操作長度中填入0x00119000。?
在箭頭 ⑤ 指向的位置選擇正確的燒錄串口，將箭頭 ⑥ 指向的通訊波特率調整為最高，可以加快燒錄速度。?
單擊箭頭 ⑦ 指向的燒錄，給模組通斷電或復位模組使模組重啟，開始燒錄。燒錄完成后，更改后的代碼就成功燒錄到模組中。你可以不再使用云模組工具對該模組再次進行授權操作。?
燒錄完成如下所示。
?
燒錄完成如下所示。?
掃碼加入白名單
這款SDK目前需要白名單授權，有需求的同仁可以掃碼聯系涂鴉工作人員開通白名單。?
