圖紙制作，可以說是施工圖設計師的基礎工作，同樣也是核心工作，很多設計師的成長路徑也是從繪制施工圖起步的。相信你剛?cè)胄械臅r候，聽老師/前輩說過：要想做好設計，一定要先畫好施工圖。

雖然這句話說得有些絕對，但不可否認，了解施工圖、繪制施工圖，對于一名設計師的成長來說，絕對是一大助力。下面，在刨除圖紙制作、制圖方法、制圖技巧之外，結合多年來dop設計經驗，講解關于施工圖的理解：

1、施工圖設計的多樣性

2、施工圖設計的3要素

3、圖紙制作時所需要關注重點部位

一、施工圖設計的多樣性

dop設計的主要業務是施工圖設計，由于主攻施工圖設計這一個方面，所以和很多不是以施工圖為主線的設計公司相比，會存在一些不同，這些不同主要體現在項目的多樣性和項目中的不斷變化上。

而這些多樣性和變化又體現在以下3點：服務的項目類型不同，服務的業主類型不同，服務的項目階段不同。

1、服務的項目類型不同

業務是以施工圖設計為主的設計公司一般會有一個特點，就是所配合的項目類型非常多，從小的住宅、樣板間、門面，到大的餐飲、辦公、酒店、購物中心，再到醫院、圖書館、展覽中心都會涉及到。

由于項目類型的不同，導致所使用的圖紙標準和圖紙體系也會有所差異，這會大大增加團隊的管理難度和對圖紙質量的把控難度。

而對于從事單一項目類型的設計公司來說，一般不會有這方面的問題，因為只需要將精力放在這一套圖紙標準和圖紙體系上就可以，更多是對這套標準和體系的不斷優化，只要做好這一點，圖紙質量和工作效率都會比較高。

如果你工作中所做的項目類型比較多，想短時間提高圖紙質量和工作效率，一個比較簡單且見效快的方法就是：對不同類型項目樣圖的梳理，以及同類型項目不同規模樣圖的梳理。

在梳理過程中形成自己的一套模板，你在面對不同類型的項目時，不管是圖紙質量，還是工作效率都會有一定的保障。

2、服務的業主類型不同

如果你是做某一類項目的設計，可能你所面對的業主會比較單一。

比如，做地產項目的設計公司，所面對的業主一般都是地產開發商的管理人員（設計部門）。再比如，做餐飲項目的設計公司，所面對的業主一般都是餐飲管理公司或個人投資者（老板）。

長時間和同類型的業主打交道，最大的好處在于，他們的想法和目的都比較固定，只要摸索出一套方法可以一直適用，這樣與業主之間的溝通成本會比較低。

不要小看在項目中的溝通工作，往往一個項目中會有很大一部分的時間被消耗在雙方的溝通上，所以溝通成本的降低同樣可以幫助團隊提高工作的效率。

而dop設計與其他設計公司的不同在于所做項目的類型比較多，自然會接觸到不同類型的業主，除了剛才說到的地產開發商的管理人員（設計部門）和個人投資者（老板），還有設計公司（方案設計）總監、商業管理公司（酒管公司、餐飲管理公司等）。

這些不同類型的業主對于施工圖的理解和要求都不相同。所以我們需要針對不同類型的業主，采取不同的溝通方式以及不同的施工圖紙來滿足他們的不同需求。

3、服務的項目階段不同

施工圖設計還有一個很大的特點，開始工作的時間階段不同。

a、設計方案前期介入階段

有的項目是從設計方案的初期就開始介入了，這時可能項目的主體都還沒有落地，施工圖設計方需要配合方案設計一起評估初期資料，對方案的可行性給予建議，參與繪制初步圖紙等等；

b、設計方案確定，僅完成擴初圖制作階段

有的項目設計方案已經完全確定，需要施工圖設計方完成擴初圖的制作，而這部分圖紙和我們所說的施工圖會存在一定的差異，對于圖紙的標準和深度也會有不同的要求；

c、進一步完成全套施工圖制作階段

有的項目的擴初圖已經完成，施工圖設計方需要進一步完成全套施工圖的制作，這種情況下，施工圖設計所切入點與上面所說的階段又會有所不同；

d、圖紙審核階段

有的項目施工圖也完成了，但業主對圖紙質量并不滿意，需要第三方來進行客觀的圖紙審核，我們可能也會從這個點切入，提供相應的審圖服務，這同樣也是對項目的服務。

通過這些例子你會發現，施工圖的設計服務會體現在一個項目的不同階段，這也是與其他類型設計公司一個很大的區別。

既然施工圖設計公司存在這些多樣性與變化性，我們需要做的就是用開放的思維充分理解設計中的原則，形成自己的判斷邏輯，不要去標題化與格式化一些標準。因為室內裝飾設計，本身就沒有什么統一的標準。

二、施工圖設計的3要素

1、理解設計

施工圖設計是在方案設計的基礎上進行的圖紙設計工作，所以理解設計是施工圖設計師所必須具備的技能之一。

我們以下面這個樓梯的設計為例：

效果圖上右側墻面有一個凹槽，對于有經驗的設計師很容易能理解，這是一個樓梯的扶手。

當對于設計有了這樣的理解后，我們就需要判斷為了滿足功能的要求，這個扶手的高度應該是多少？這個凹槽的深度應該是多少？墻的完成面應該要做出來多少？出來的這部分完成面會不會影響到樓梯的尺寸。

而這一切的問題和你下一步需要完成的工作，都必須要建立在你能理解墻面上這個凹槽是樓梯扶手的基礎上。

2、圖紙標準

對于施工圖設計來說，并不存在一個統一的標準，差別只是標準的成熟度和適用的項目類型有所不同。

比如下面這個案例：

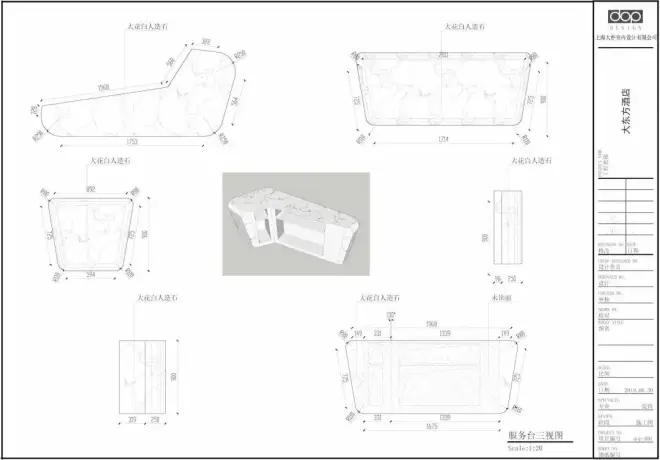

同一個服務臺節點圖，2名設計師最終圖紙呈現出來的表現效果完全不同。這種不同主要在于圖紙標準的差異，而對于服務臺信息的表達并沒有太大的區別。但從中也可以看出，第一張圖所使用的標準會相對成熟一些。

再比如下面這個案例：

圖1是一個住宅項目，圖2是一個酒店客房，同樣都是平面圖，但由于項目類型的不同，在最后所呈現出來的圖紙深度和表達方式都會有比較明顯的差別。

比如案例中酒店客房的墻體需要明確標出所使用的墻體類型，而住宅設計對于這方面就沒有明確的要求，追其根本還是在于對不同項目類型圖紙深度的把控。

如果項目本身的投入不高，那么在圖紙的表達上也可以做相應的調整，以免資源的浪費。

3、工藝工法

施工圖設計的特殊性還有很大一部分體現在工藝工法上，這也是很多施工圖設計師比較癡迷的一部分內容。

對于方案設計師而言，具體的工藝工法不會有太深入的研究，更多是想將自己設計想法體現出來。而施工圖設計師首先要考慮的就是方案的可實施性，如果方案最終無法落地，那一樣是一個失敗的案例。

那我們應該如何正確看待工藝工法呢？

對于團隊中的基礎設計師而言，只需要了解常規工藝和常規節點即可，最好不要盲目地求全。而對于一些特殊節點和工藝，則必須由資深設計師或組長親自上陣，甚至有些工藝節點還需要借助很多的外部力量，比如下面這個案例：

中間的這個圓柱造型，可能不光需要資深的設計師參與，還需要相應的供應商和施工方的配合，才能最終實現。

對于工藝節點來說，基礎工藝和節點需要整個團隊都掌握，而對于一些特殊工藝不要過于執著和花費太多的精力，畢竟一個項目當中，特殊節點只會占很少的一部分。

雖然它可能是整個項目的點睛之筆，但有些工藝和節點并不是你在上面投入時間和精力就能解決的，所以希望你在面對特殊節點的時候，能有一個合理的心態無需過于執著。

如果你掌握了這3要素，起碼在施工圖的繪制上應該不會有大的問題。

三、圖紙制作時所需要關注重點部位

對于一個項目來說，尤其是商業項目，在圖紙制作的時候，并不是要把精力分散到項目的各個方面，而是應該像「二八定律」一樣：只要抓住整個項目中那20%的重點部位，項目就不會有大的問題。

當然不同類型的項目，重點部位會有所差異，下面我以項目中的衛生間為例：

在大多數項目中，衛生間都是我們需要去重點關注的部位，主要是因為衛生間牽扯到排水和排污問題。而對于一個項目來說，二次裝飾設計的排水，必須要在原建筑設計的給排水基礎上進行設計。

但往往方案設計為了達到某種效果，會將衛生間進行大幅度的調整，卻不考慮實際排水排污的可行性，就像這張效果中，為了實現懸空洗手臺的效果，我們就需要判斷這個位置是否可以采用墻排的形式。

如果不能，那么是否可以做假墻排，如果也不能，那么需要考慮排水管能否改動，如果這些條件都做不到，可能方案就需要調整，不然就只能接受在洗手臺下方有兩個排水管的存在。

這些往往都是會被方案設計師忽略的，所以衛生間一般在項目中都算是重點部位，也是容易出現問題的部位。

再比如下面這個旋轉樓梯的案例，旋轉樓梯在一個項目當中往往都是視覺的焦點，并且也是經常容易出錯的一個部位，我們不光要考慮它的踏高、踏寬，最為重要的是需要考慮樓梯踏步數量、踏步高度與層高之間的關系。

很多時候為了方案的美觀，在平面上只是把樓梯示意性的畫上去，并沒有進行合理的計算，導致在項目中經常會發現樓梯步數，不是數量不夠，就是高度計算不合理出現碰頭的問題。

上圖是根據SU繪制的CAD立面，咋一看好像沒有什么問題，但實際測量會發現，樓梯上方平臺垂直相對的踏步高度會存在問題，通過下圖可以看出，這里的尺寸只有1840mm，這個尺寸明顯不合理。

當身高在1800mm以上的人通行此處時有很大可能會撞頭，而對于商業空間來說，只要是存在安全隱患的設計，業主都會承擔很大的經營風險，所以對于這類問題我們一定要格外重視。

這就是方案中樓梯經常會出現的隱藏問題，也是經常被設計師所忽略的問題。所以在項目中，樓梯也是圖紙制作時需要重點關注的部位。

在實際的項目中，還存在很多重點部位。想要對這些重點部位的問題產生敏感度，給你最好的建議就是：要多看，要有方向的去特意收集項目中，那些重點部位存在的問題。只有收集了大量的素材，才能發現自己項目中可能存在的問題。
