圖解【反塞式氣缸】的運行原理

　　這里以老多變的內構為基準，講解一下涉及反塞式氣缸的上膛與發射的重要內構的運行原理。

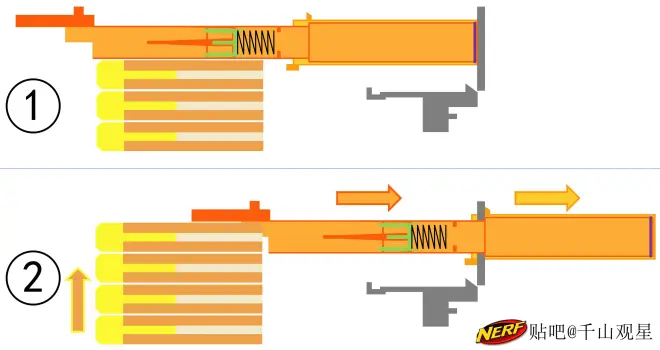

　　【步驟1】

　　本圖解默認處于彈匣插入狀態，彈匣內有軟彈。

　　【步驟2】開始上膛。

　　上膛，吃彈桿-壓縮氣缸頂住氣缸使其后移，氣缸推動彈簧使其壓縮，當氣缸的凸筍頂起釋放并通過其后，釋放卡住氣缸使其無法前移，此時半上膛完成。

　　某些發射器（可能是大多數發射器），在完成半上膛，也就是釋放卡住氣缸（或推桿）后，仍可以向后拉動一點點，此設計筆者認為是為了緩沖。

　　在吃彈桿后移達到最后的同時，彈匣內的軟彈會上移“一格”，為上膛完成，吃彈桿吃進一枚軟彈做準備。由于彈匣抱彈口與吃彈桿壓彈頭的雙重限制，原裝發射器的軟彈是無論如何也無法過度抬高的。

　　除紅狙以外，無論是插彈匣，還是卸彈匣，均需要在此狀態下的內構，即是半上膛狀態下操作。

　　【步驟3】上膛完成。

　　完成上膛，吃彈桿-壓縮氣缸前移，吃彈桿在前節當彈板的輔助下吃進一枚軟彈，軟彈頂住空保后移，使得被堵住的通道相對暢通，空氣可以較流暢的通過推動軟彈。

　　軟彈在進入吃彈桿后，其末端會被限位桿末端和吃彈桿末端內徑的變徑設計所擠壓而更好的貼合吃彈桿內壁，此舉可以讓軟彈末端與吃檔桿內壁形成優良的氣密，使得瞬時氣壓在剛剛接觸軟彈時能讓大部分空氣形成的推力推動軟彈，避免空氣從軟彈與吃彈桿內壁之間的縫隙漏出，進而降低推力。

　　由于氣缸處于最后方，其前下側的凸筍無法解鎖滑架上的防反復上膛保護，內構無法重復上膛。

　　【步驟4】扣動扳機。

　　扣動扳機。

　　扳機后移，扳機頂起釋放。

　　釋放上移后，松開擋住的凸筍，凸筍可以前移通過釋放。由此釋放被壓制的彈簧與氣缸。

　　通常情況下，扳機只能前后活動，而釋放只能上下移動。扳機設計了一個斜坡來接觸釋放，扳機的斜坡底端接觸釋放。扣動扳機，隨著扳機不斷的后移，由于釋放只能上下移動，無法與扳機前后移動，所以釋放接觸到扳機斜坡的位置越來越高，隨之釋放也被逐漸的頂起。

　　【步驟5】發射的瞬間。

　　氣缸在彈簧的推動下快速前移，推動氣缸內的空氣經由壓縮氣缸進入吃彈桿，形成瞬時氣壓，推動軟彈發射。

　　反塞式氣缸推動的空氣分為兩部分，一部分是由壓縮氣缸和氣缸共同推動的一圈圓筒狀的空氣，另一部分則是中間的只由氣缸推動的圓柱狀空氣。前一種由于有兩個里在推動，所以能相較后一種產生更大的推力，這也是反塞式氣缸發射軟彈的主力。后一種則更像是與壓縮氣缸內的空氣1:1置換。這兩部分最終在吃彈桿和壓縮氣缸內內行程瞬時氣壓推動軟彈發射，同時由于前面問說過的，壓縮氣缸內空槍太長太大，氣缸與壓縮氣缸推出的兩種推力不同的空氣所形成的瞬時氣壓會被極大的稀釋，最終降低射程。

　　吃彈桿與壓縮氣缸所形成的瞬時氣壓會推動軟彈在吃彈桿內加速，誠然，有效的加速距離只有吃彈桿末端變徑處的不到2CM的長度，剩下的長度由于四周漏氣，所以加速的效果大減。當軟彈飛出吃彈桿后，會以最大初速度形成的慣性繼續飛行，只是落地。

　　同時要注意的一點是，空保并不會在軟彈徹底飛出吃彈桿后，才被彈簧頂起復位堵住通道。事實上在軟彈還沒有飛出吃彈桿時，空保就已經被彈簧與空氣所形成的雙重推力頂起復位堵住通道了，這是因?yàn)檐洀棽攀琼斪】毡５奈矬w，沒有軟彈頂住，空保自然就會回彈。所以實際上，原裝發射器無法完全的將氣缸推出的空氣形成的瞬時氣壓用于推動軟彈，或者說快速流暢的推動軟彈，因?yàn)橛锌毡＿@個兩極化的零件所在，空氣只能在空保未復位的情況下較為流暢的通過推動軟彈加速，而當空保復位時，剩下的空氣中一部分可以通過空保的縫隙繼續起到推動軟彈使其加速的作用，而剩下的因?yàn)榱髁坎蛔銦o法通過空保縫隙的空氣會從氣缸與壓縮氣缸間的縫隙噴出。

　　【步驟6】在此發射的準備。

　　氣缸被彈簧推動至最前的同時，其前下側的凸筍解鎖位于滑架上的防反復上膛保護，此時方可再次上膛。

　　松開扳機，扳機前移，釋放與扳機接觸的位置回歸為低端，故此釋放被彈簧頂下移。此時內構處于步驟6狀態，為下一次輪發射軟彈，做準備。

　　正常情況下，彈匣式反塞式氣缸發射器的發射內構運行，均是【步驟1】—【步驟5】的循環。

　　另外的兩種載彈模式（彈輪式和燧發式發射器）的原理，與圖中的壓縮氣缸與氣缸的運行原理是大同小異的，本書不再贅述。
