00 導讀

? ? 壓力容器的強度設計主要有兩種方法。一種以 GB150或ASME-BPVC. VIII.1為代表的常規設計；另一種以JB4732或ASME-BPVC. VIII.2為代表的分析設計。

????筆者計劃推送《壓力容器強度有限元分析系列文章》。

????筆者不是壓力容器設計專家，所以寫不出壓力容器的設計專著。筆者也不是有限元理論專家，所以寫不出有限元的理論專著。

????筆者的寫作角度是在壓力容器強度分析中引入有限元分析法。有限元分析法既具有理論性，也具有實踐性，是介于理論解析和實驗驗證之間又一種重要方法。

01 研究背景

????有限元分析法具有堅實的數學力學基礎，比如最小勢能原理，加權余量法，數值分析等等。這體現了有限元法的理論性。

? ? 有限元分析法必須通過計算機軟硬件來實現，將現實問題成功抽象成有限元模型，不僅需要大量的力學知識，也需要不斷的嘗試和調整。這體現了有限元法的實踐性。

02 結構形式

???如下所示。

03 幾何模型

???幾何模型如下所示。

04 材料模型

????材料參數如下所示。

????線彈性。

05 網格劃分

? ? 網格如下圖所示。

06 邊界條件

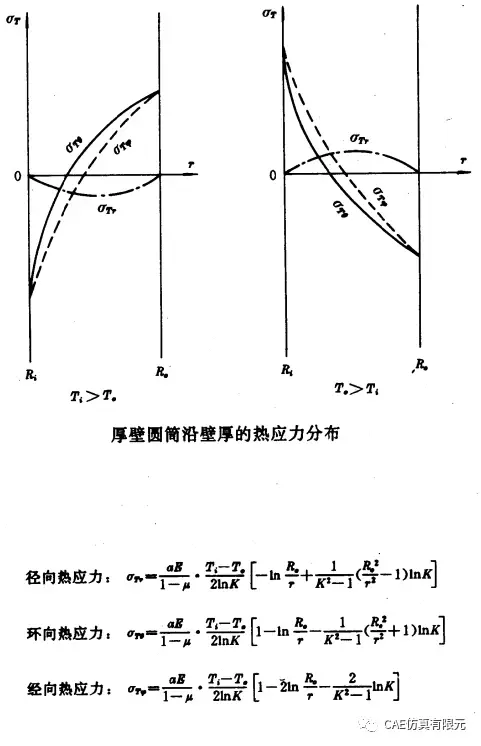

????邊界條件如下所示，內50度，外30度。

07?仿真分析

? ? 圓筒的徑向正應力。

0MPa; r=50mm。

? ? 圓筒的環向(緯向)正應力。

31.74MPa; r=50mm。

? ? 圓筒的軸向(經向)正應力。

31.74MPa
