一、前言

翼王的視頻在介紹6代板與8代U方面算是比較全面的，關于刷微碼與ME網上很多教程在此不贅述，本文重點是

1、將修復核顯過程細節化

2、用U盤強刷BIOS（不用BIOS燒錄器）

二、測試平臺

I3-8100+華擎B150M-DVS R2.0

三、軟件下載

新BIOS解決I3-8100在B150上核顯不亮屏問題

http://bbs.qh866.com/forum.php?mod=viewthread&tid=3534&fromuid=1340

(出處: 齊河866社區)

1、新BIOS文件夾中，是刷好的用于華擎B150M-DV2 R2.0的BIOS（用U盤強刷BIOS后，將修復核顯不亮機問題）

2、AFUDE561，強刷BIOS的關鍵文件（制作U盤啟動后，拷入U(xiǎn)盤中存放）

3、B15MDV27.22，下載于華擎科技 > B150M-DVS R2.0下面的新測試版的BIOS（此BIOS可直接插I3-8100+獨顯亮機，缺點是核顯不亮）

4、光盤標志是GUID提取出來的微碼文件（這個東西僅供參考）

5、GUID碼，用于在UEFITool中搜索的字符（右擊光盤文件，重命名再復制它的名字一樣）

6、UEFITool，編輯BIOS的軟件

7、U盤引導，用于將U盤制作成簡易啟動BIOS的軟件

8、Z37MP1.40，下載于ASRock Z370M Pro4中的新BIOS Instant Flash（目前1.4版本為最新，用于在它里面提取GUID微碼）

四、整合新BIOS過程（共6個小步驟）

1、打開UEFITOOL，直接將Z37MP1.40拖入（或者File-Open image file），后點搜索（Search），如下圖

2、點GUID欄，輸入：C5A4306E-E247-4ECD-A9D8-5B1985D3DCDA，點OK搜索（閑麻煩可以直接打開GUID碼文件復制里面的這一趟字母），如下圖

3、雙擊最下面一欄，上面C5A4306E欄自動高亮顯示，如下圖

4、右擊Compressed section下面的C5A4306E一欄，點Extract body提取文件，如下圖

選擇一個位置存儲，命名直接以剛才復制的C5A43……粘貼即可

5、與上面一樣的方式，打開B15MDV27.22 BIOS，搜索到這一欄，右擊，點Replace body（替換文件的意思）選擇剛才存儲的GUID文件，替換掉它，如下圖

6、替換完成后，保存BIOS，F(xiàn)ile-Save image file（個人保存在了剛才截圖的新BIOS文件夾中，命名上會多一個后綴.ROM，這個刪與不刪隨便），如下圖

五、U盤強刷BIOS

如果修改了網站提供的BIOS，想再利用BIOS中的更新功能，是會報警的，要么不識別BIOS，要么一點開始更新它就報錯，所以標題是“弓雖”刷，制作啟動U盤，集成DOS功能

A、大家手中U盤系統（PE裝機版的），開機讀U盤時有界面，選擇DOS工具箱一欄進入

B、手中沒有U盤系統，那么請看下面

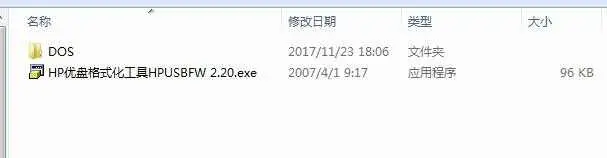

根據上面提供的下載包，解壓U盤引導壓縮包，如上圖（注：解壓后感覺DOS文件夾是空的，其實不是，這里并不用在意，因?yàn)樗遣皇强盏牟挥绊懩悴僮鳎c(diǎn)HP優盤格式化工具HPUSBFW2.20.EXE啟動程序，如下圖

設備選擇你要用到的U盤，在這里我用了一個SD卡+讀卡器；勾選下面的“快速格式化”（如查不勾就重來，因?yàn)檫^程很緩慢），勾選“創建一個DOS啟動盤”，然后將上面的文件解壓在哪了就選哪個路徑選剛才的空文件夾DOS，點“開始”，制作完成后，將AFUDE561.EXE及上面完成的新BIOS文件拷入其中

然后安全退出U盤拔掉，接在在刷BIOS的主板中，如果B150不識別七代，請用六代U刷，比如G3900（G3930一字之差則為七代，注意區分）、G4400、I3-6100、I5-6400/6500等

《BOOT快捷鍵》【齊河一家吧】_百度貼吧，開機時通過BOOT快捷鍵打開BOOT菜單選擇U盤啟動，我沒這么操作，因?yàn)槿A擎這個默認以U盤啟動，會出現如下界面

我們會只看到C:\>，輸入 dir

然后下面自動羅列U盤中的文件（遮擋的是我自己U盤的其它東西與本教程無關，怕誤導大家所以屏蔽），照葫蘆畫瓢，把看到的AFUDE561.EXE及B15MDV27.22打在下面

我們?cè)谙乱粋€(gè)C:\>，輸入：

AFUDE561.EXE B15MDV27.22

回車執行（兩者之間有一個空格），然后下面自動運行（過程不能被中斷），完成后，我們將再次看到C:\>，這時候完成了，直接按Ctrl+Alt+Del重啟進入BIOS檢查即可

注意：B15MDV27.23這個地方是自己改過后新命名的BIOS，如果大家命名的BIOS是123那這里寫123就行，拍圖時我用的.23的名字，后來作教程時我又把名字改成.22與官網提供的BIOS一樣的名了，所以放在單獨的文件夾中以免混亂

成功！

六，可能會犯錯的地方

1、UEFITOOL提取文件時，不點Extract body而點Extract as is，提出出來不是.bin文件而是另一個文件，這樣會出錯

2、不在Z370M（小板）中提取GUID，而用別的Z370板提取，也可能失敗，所以上面提供了提取出來的GUID文件，直接往別的版本的B150或H110中刷入即可省心

……

個人已經給華擎微信留言了關于提取哪塊主板核顯成功的問題，希望他們將新GUID碼刷入新BIOS中這樣大家直接更新新BIOS就直接沒這些毛病，也許過些天就出新BIOS修復這些問題，但本文關于用U盤強刷BIOS的內容值得看看，因?yàn)閷碛盟e的功能也用得著……
