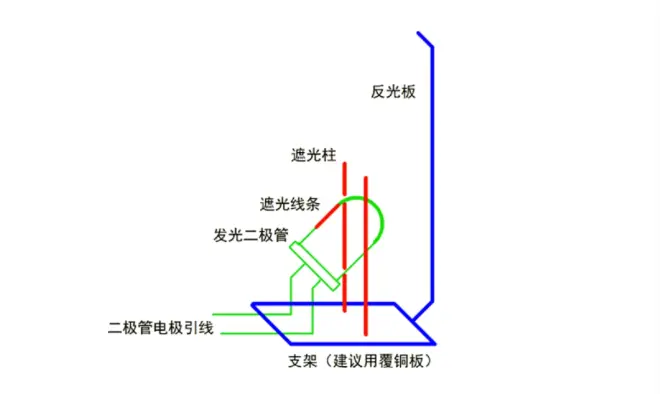

此裝置不需另加工作電源。只要接入音頻信號（接在功放的喇叭輸出接口兩端），播放音樂時，即可貌似電子管6E1 “貓眼”一樣，隨音樂的輕重緩急，閃爍變換。裝置由驅動電路、發光二極管、支架板、反光板、遮光柱、遮光線條等組成。適用于任何需要輸出信號顯示的放大裝置。

介紹如下：

? ? ? ? 5只電解電容與5支晶體二極管 組成5倍壓整流電路；當電路輸入端接入音頻信號（耳機或者喇叭信號），經電路倍壓整流轉換成放大后的直流電壓，該電壓可以直接驅動（點亮）發光二極管。由于音頻信號是強弱不斷變化的，輸出的驅動電壓也隨之高低變換，發光二極管的發光強度也隨之強弱變換，形成“閃爍”狀態。在發光二極管的燈珠兩側和正中間，采用局部遮擋，使得光束射到反光板上出現明暗對比的扇形面，實現了類似電子管6E1 “貓眼”的效果。當然，這個只是隨音樂的強弱“閃爍”，并非完全與6E1 的扇形面會隨音樂的強弱寬窄變化。詳見附圖：

說明：

? ? ? ? 一、本人喜好自己組裝電子管放大器，曾經自制過電子管收音機，也配置過6E1\6E2\6E5 等“貓眼”，不過，那是50年前的往事了。近幾年來，電子管6E1\6E5 等因?yàn)橥庥^獨特、作為收音機的調諧指示燈會顯得大氣、美觀，很受業內人士的青睞，由于社會上存有量很少，其價格也被人為的炒得很高，讓人們望膽心嘆。一直以來，玩電子管功放的朋友都喜歡用指針式電平表來作為音頻輸出的顯示，也有用發光二極管來做音頻輸出顯示的。由于用貓眼作為功放的音頻指示，需要燈絲電壓和屏級高電壓，多數都是膽機愛好者才使用，主要是電源的取得比較方便。玩石機的朋友，使用“貓眼”，需要外加電源，比較麻煩些。

? ? ? 二、

? ? ? ?1、本裝置的“貓眼”光源，務必使用燈珠頂部帶聚光鏡的高亮度發光二極管，顏色自定；

? ? ? ?2、文中提到的遮光柱用直徑1毫米的塑膠線，遮光線條，可用黑色油漆在 燈珠上方中心位置劃線即可，如果不用遮光線條也可，只是少兩處陰影而已；

? ? ? 3、電路中整流二極管使用普通型即可，電解電容幾微法到幾百微法均可，耐壓沒有特殊要求；

? ? ? 4、有條件的朋友，可找一只廢6E1類的電子管，小心去掉管芯中的“燈絲”、“柵極”、“陰極”等電極，保留支架、定位板、擋板和熒光屏（反光板），可參考文中附圖。

實際效果分享：詳見本站鏈接：

1、【貓眼文章 (3)】 https://www.bilibili.com/video/BV1M14y127DP/?share_source=copy_web&;vd_source=fe0f31061184711c20860a79bd8adc8e

2、【貓眼文章 (4)】 https://www.bilibili.com/video/BV1fg4y1P79i/?share_source=copy_web&;vd_source=fe0f31061184711c20860a79bd8adc8e

3、【貓眼文章 (2)】 https://www.bilibili.com/video/BV1gX4y1p7sX/?share_source=copy_web&;vd_source=fe0f31061184711c20860a79bd8adc8e

4、【貓眼文章 (1) (1)】 https://www.bilibili.com/video/BV1BV4y1y73d/?share_source=copy_web&;vd_source=fe0f31061184711c20860a79bd8adc8e

5、【貓眼文章 (1)】 https://www.bilibili.com/video/BV1vN411D7qX/?share_source=copy_web&;vd_source=fe0f31061184711c20860a79bd8adc8e

6、【貓眼文章 (5) (2)】 https://www.bilibili.com/video/BV1hs4y1C76Y/?share_source=copy_web&;vd_source=fe0f31061184711c20860a79bd8adc8e
