30分鐘搞懂Linux內核內存映射，（值得大神們收藏）
一、內存映射基礎知識
1、內核地址映射模型
比如：X86CPU采用段頁式地址映射模型，進程代碼地址為邏輯地址，經過段頁式地址映射之后，才能夠真正訪問物理內存。32位Linux內核地址空間劃分：0GB--3GB為用戶空間，3GB--4GB為內核空間。32位和64位內核地址空間劃分是不同的。具體空間表示如下：
2、內核高端內存
比如：當內核模塊代碼或絡訪問內存時，代碼中的地址為邏輯地址，而且對應到真正的物理內存地址，需要地址和它一對一的映射，假設：邏輯地址0xc0000003對應的物理地址為0x3。內核邏輯地址空間訪問為0xc0000000--0xFFFFFFFF，那么對應的物理內存范圍為0x0--0x40000000。即只能訪問1GB物理內存。假設我們的電腦8GB物理內存，那么內核就只能訪問前面1GB物理內存，剩下7GB物理內存它無法訪問，因?yàn)閮?nèi)核的地址空間已經全部映射到物理內存地址范圍0x--0x40000000。
Linux將內核地址空間劃分為三部分：
ZONE_DMA/ZONE_NORMAL/ZONE_HIGHMEM。高端內存HIGH_MEM地址空間范圍為0xF8000000--0xFFFFFFFF（896MB-1024MB）。針對高端內存的最基本思想：借一段地址空間，建立臨時地址映射，用完后釋放，達到此段地址空間可以循環使用，訪問所有物理內存。
3、內存映射
內存映射是在進程的虛擬地址空間中創建一個映射，可分為兩種：
A、文件映射（文件支持的內存映射，把文件的一個區間映射到進程的虛擬地址空間，數據源是存儲設備上文件）；?
B、匿名映射（沒有文件支持的內存映射，把物理內存映射到進程的虛擬地址空間，沒有數據源）。通常把文件映射的物理頁稱為文件頁，把匿名映射的物理頁稱為匿名頁。
4、根據修改是否對其他進程可見和是否傳遞到底層文件，內存映射分為共享映射和私有映射。
A、共享映射：修改數據時映射相同區域的其他進程可以看見，如果是文件支持的映射，修改會傳遞到底層文件。?
B、私有映射：第一次修改數據時會從數據源復制一個副本，然后修改副本，其他進程看不見，不影響我們的數據源。
兩個進程可以使用共享的文件映射實現共享內存。匿名映射通常為私有映射，共享的匿名映射只可能出現在父進程和子進程之間。在進程的虛擬地址空間中，代碼段和數據段是私有的文件映射，未初始化數據段、堆棧是私有的匿名映射。
5、內存映射原理機制：
創建內存映射的時，在進程的用戶虛擬地址空間中分配一個虛擬內存區域（vm_area_struct）；
Linux內核采用延遲分配物理內存的策略，在進程第一次訪問虛擬頁的時候，產生缺頁異常，如果是文件映射，那么分配物理頁，把文件指定區間的數據讀到物理頁中，然后在頁表中把虛擬頁映射到物理頁；如果你是匿名映射，那么分配物理頁，然后在頁表中把虛擬頁映射到物理頁。
二、應用層API系統調用
Linux內核當中內存管理子系統提供給我們用戶層的系統調用API函數，具體如下：
1、用來創建內存映射
2、用來刪除內存映射
3、專用用來擴大或縮小已經存在的內存映射，可能同時移動
4、用來設置堆的上界
5、用來創建非線性的文件映射，即文件區域和虛擬地址空間之間的映射不是線性關系，現在已不用
6、用來設置虛擬內存區域的訪問權限
在Linux空間中可以使用如下函數：
1、把內存的物理頁映射到進程的虛擬地址空間，這個函數用處是：實現進程和內核共享內存。
int remap_pfn_range (struct vm_area_struct *vma,unsigned long addr,unsigned long pfn,unsigned long size,pgprot_t prot);
2、把外設寄存器的物理地址映射到進程的虛擬地址空間，進程可能直接訪問外設寄存器。
int io_remap_page_range(struct vm_area_struct *vma, unsigned long virt_addr,unsigned long phys_addr, unsigned long size,pgprot_t prot);
應用層當中應用程序通過使用C標準庫提供的函數malloc()申請內存。glibc庫的內存分配器ptmalloc使用brk或mmap向內核以頁為單位申請?zhí)摂M內存，然后把頁劃分成小內存塊分配給應用程序。默認的閾值為128KB，如果應用程序申請的內存長度小于閾值，ptmalloc分配器使用brk向內核申請?zhí)摂M內存，否則ptmalloc分配器使用mmap內內核申請?zhí)摂M內存。應用程序可以直接使用mmap向內核申請?zhí)摂M內存。
三、Linux內核常用數據結構

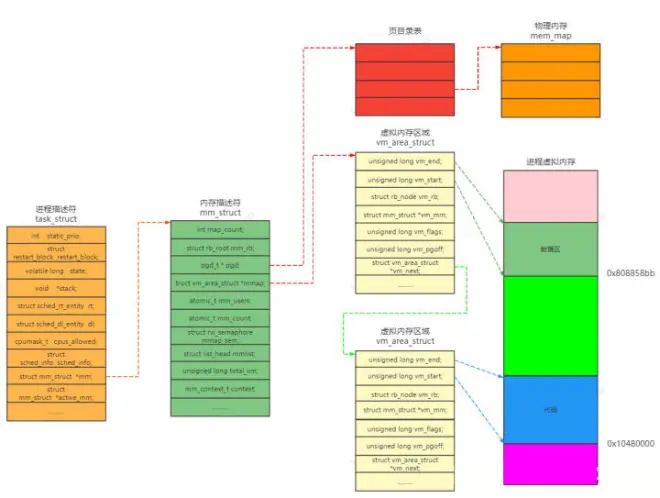

1、進程描述符
2、內存描述符
3、虛擬內存區域
4、mmap系統調用
a.進程創建匿名的內存映射，把內存的物理頁映射到進程的虛擬地址空間；?
b.進程把文件映射到進程的虛擬地址空間，可以像訪問內存一樣訪問文件，不需要調用系統調用read()/write()訪問文件，從面避免用戶模式和內核模式之間的切換，提高讀寫文件的速度。?
c.兩個進程針對同一個文件創建共享的內存映射，實現共享會敗在。
函數原型：
參數如下：
addr：起始虛擬地址，如果addr為0，內核選擇虛擬地址。如果addr為非0，內核把這個參數作為提示，在附近選擇虛擬地址。
length：映射的長度，單位是字節。
prot：保護位，具體參數如下：
PROT_EXEC：頁可執行 PROT_READ：頁可讀 PROT_WRITE：頁可寫 PROT_NONE：面不可訪問
lags：標志，具體參數如下：
MAP_SHARED：共享映射
MAP_PRIVATE：私有映射
MAP_ANONYMOUS：匿名映射
MAP_FIXED：固定映射
MAP_HUGETLB：使用巨型頁
MAP_LOCKED：把頁鎖在內存中
fd：文件描述符
offset：偏移，單位是字節，必須是頁長度的整數倍。
返回值：
返回起始虛擬地址，否則返回負的錯誤號。
四、創建/刪除內存映射
1、創建內存映射
C標準庫封裝函數mmap()用來創建內存映射，內核提花POSIX標準定義的系統調用mmap，內核系統調用sys_mmap()，具體操作流程如下：
函數sys_mmap_pgoff執行流程視圖如下：
a.如果是創建文件映射，根據文件描述符在進程的打開文件表中找到file實例；
b.如果是創建匿名巨型頁映射，在hugetlbfs文件系統中創建文件“anon_hugepage"，并且創建此文件 的一個打開實例file；
c.調用vm_mmap_pgoff進行處理。
