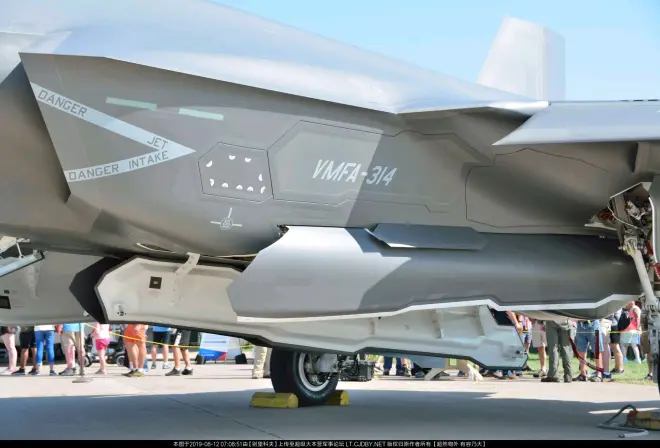

f35a和f35c的外側彈艙有個小蓋子 內外彈艙蓋結合縫朝外側有個有個凹型轉折

f35b的外側彈艙蓋沒有小蓋子 內外彈艙蓋結合縫是基本直線

@

造成2者原因就是ac需要使用直徑更大的2000磅jdam 而b只需要使用直徑小的1000磅jdam

@

為了不干涉2000磅jdam的投出路線 ac的彈艙內和蓋子都在jdam最粗位置做了相應處理

@

外側彈艙蓋鉸鏈采用 l (i i) l l結構 在炸彈最粗位置的2號 3號鉸鏈?zhǔn)褂谜加脙?nèi)部較少的結構 缺點是無法讓出彈艙蓋外緣 所以只能 把彈艙蓋外援切掉一塊 然后再補一塊小蓋

@

彈艙蓋內緣相應位置內縮一塊形成凹型 然后內彈艙蓋上補齊缺口成凸型 (原型機aa1并沒有這個凹凸形)

@

b型沒有這個需求 所以采用 l l l l 4個一樣的能讓出彈艙蓋外緣的鉸鏈 所以就不需要外緣缺口也就不需要加小蓋 而內緣也不需要缺口所以拼接縫就是直線解決
