近日由啟明云端基于樂鑫ESP32-S2和ESP32-C3這兩顆MCU出品了兩款1.54寸串口屏，這也是啟明云端針對市場IOT應用需求，結合國產芯高效開發平臺8ms(http://8ms.xyz)設計開發的一款串口屏。

方案采用1.54寸IPS彩屏，分辨率240×240 開發板結構采用最小尺寸多種定位固定方式，支持WIFI,用戶可以通過對開發板的擴展接口進行串口通訊、按鍵、usb攝像頭等功能的開發調試，極大縮短用戶產品開發周期。

方案常被應用于帶屏咖啡機、無葉風扇、電吹風、電磁爐、養生壺、掃地機等智能小家電產品，也可作為傳統段碼屏產品升級首選。

1.54串口屏接口框圖：

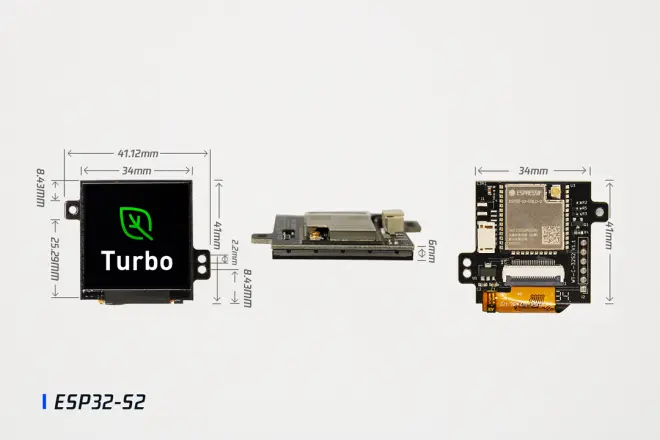

WT154-S2MT1串口屏

選用的MCU是ESP32-S2，這是一顆單WIFI的MCU，擁有顯示、觸摸以及豐富的 IO 功能，ESP32-S2 集成了豐富的外圍設備，有 43 個可編程 GPIO，可以靈活配置為 USB OTG、LCD接口、攝像頭接口、SPI、I2S、UART、ADC、DAC 等常用功能。ESP32-S2 具有 LCD 接口和 14 個可配置的電容觸摸GPIO，可為基于觸摸屏和觸摸板的設備提供良好的 HMI 解決方案。

關健詞：豐富的GPIO口；支持USB攝像頭;??單WIFI

WT154-C3MT1串口屏

選用的MCU是ESP32-C3，這是一顆擁有WIFI和藍牙的MCU；ESP32-C3搭載 RISC-V 處理器，是一顆低功耗、低成本的 RISC-V MCU，支持 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE)；唯一不足的就是GPIO口較少，擴展性不強。

關健詞：低功耗；WIFI&藍牙；低成本

8ms平臺-8ms.xyz是一個為開發者提供的免費的跨平臺快速原型開發工具集，平臺簡化了開發難度，解決了開發者耗時的環境搭建部份，大大減少了開發時間。

8ms平臺提倡低代碼，零代碼化，你只需在平臺創建工程后，就可以在設計器實現UI設計，在積木（Blockly）實現邏輯設計。代碼編譯成功后，通過燒錄工具ESP-T01，將整個工程下載到串口屏即可。
