名字：Neighbor-Vote: Improving Monocular 3D Object Detection through Neighbor Distance Voting

作者：楚云|微信公眾號：3D視覺工坊

注1：文末附有【3D目標檢測】交流群加入方式哦~

注2：重磅！國內首個面向自動駕駛領域的多傳感器數據融合系統課程:https://mp.weixin.qq.com/s/0-mb6M6HvKU3Uau0a4taTw

鏈接：https://arxiv.org/pdf/2107.02493.pdf

摘要：隨著攝像頭在自動駕駛等新的應用領域的應用越來越廣泛，對單目圖像進行3D目標檢測成為視覺場景理解的重要任務。單目3D目標檢測的最新進展很多依賴于偽點云生成，即進行單目深度估計，將二維像素點提升為偽三維點。然而，單目圖像的深度估計精度不高，必然會導致偽點云在目標內的位置發生偏移。因此，預測的邊框可能存在不準確的位置和形狀變形。在本文中，本文提出了一種新穎的鄰居投票方法，該鄰居預測有助于從嚴重變形的偽點云的改善目標檢測。具體而言，每個特征點形成他們自己的預測，然后通過投票來構建“共識”。通過這種方式，本文可以有效地將鄰居的預測與局部預測的預測相結合，實現更準確的3D檢測。為了進一步放大ROI偽點和背景點之間的區別，本文還將2D前景像素點的ROI預測分?jǐn)?shù)編碼到相應的偽3D點上。本文在KITTI基準測試上驗證本文提出的方法，在驗證集上的鳥瞰檢測結果優于目前的SOTA，特別是對于“困難”水平檢測。

1.引言

3D目標檢測是依賴于理解3D世界中的上下文的應用（例如自主駕駛）中最重要的任務之一。目前已出現很多基于點云的3D目標檢測算法。盡管這些方法取得了優異的性能，然而，激光雷達仍然太昂貴，不能裝備在每一輛車上。因此，廉價的替代品更受青睞，特別是相機，因?yàn)樗鼈兊膬r(jià)格低，幀率高。

另一方面，由于深度信息的缺少，在RGB圖像，尤其是單眼圖像上進行3D檢測，仍然是艱巨的挑戰。為了解決這一挑戰，目前已經存在方法：首先從單目圖像估計深度信息，然后將2D像素轉換到偽3D。隨后3D目標檢測器可以應用于偽點云上。

與真實雷達點云相比，如上所述的偽點云存在一些問題。首先，由于單目深度估計必然存在不準確性，導致偽點云存在位置偏移和形狀變形，這可能會破壞3D邊框回歸。其次，遠距離目標深度估計的精度低于近距離目標深度估計的精度，導致遠目標深度估計的失真明顯增大。這些變形的偽點云將導致大量誤檢框的產生。

本文提出了一種叫做Neighbor-Vote（鄰居投票）的方法。具體而言，本文認為特征圖上的目標周?chē)拿總€(gè)點都是“選民”。選民需要從自己的視角出發投票給一定數量的附近目標。通過這個投票過程，誤檢目標比真目標的得票率要低得多，因此更容易被識別。

總之，本文做出了以下三點貢獻：

• 設計了一種高效的單目圖像3D檢測網絡。該網絡主要包括四個主要步驟:偽點云生成、2D ROI分?jǐn)?shù)關聯、基于注意力的特征提取和鄰局輔助預測。

• 本文設計了一種鄰居投票方法，可以有效地消除偽點云預測中的誤檢框。本文可以自適應地結合鄰居預測和局部預測，從而大大提高邊框預測的精度。

• 結果表明，本文的方法在KITTI BEV基準上產生了最好的性能。

2. 鄰居投票系統設計

2.1概述

圖 1 Neighbor-Vote整體框架圖

本文提出一種基于偽點云的框架Neighbor-Vote，旨在通過鄰居特征的附加預測提升單目3D目標檢測。如圖1所示，本文提出的Neighbor-Vote是單階段檢測器，并由以下四個主要步驟組成：

（1）偽點云生成。

（2）2D ROI分?jǐn)?shù)關聯。

（3）基于自注意力的特征提取。

（4）鄰居投票輔助目標預測。

本文在圖1中展示了整個框架，并在下面逐一討論四個步驟。

2.2偽點云生成

2.3前景偽點云似然關聯

遠距離目標的深度估計精度遠低于近距離目標，導致偽激光點在較遠距離處的位置偏移較大。為了補償不準確的深度估計，在這一步中，本文盡力擴大前景感興趣區域(ROI)和背景之間的差異，特別是遠距離物體。為此，本文提出將每個前景2D像素的ROI得分與相應的偽激光點相關聯，用分?jǐn)?shù)來表示成為前景點的可能性。

本文發現，在2D圖像中，一個遠距離的物體雖然小且分辨率低，但通常仍保留一定程度的語義信息。事實上，就KITTI數據集的汽車類別而言，在許多2D檢測器的iou閾值為0.7的困難水平目標上，平均精度(AP)已達到75%以上，如FCOS，CenterNet，Cascad R-CNN。根據這一結果，本文提出用2D檢測器提取ROI區域，并將預測得分與相應的偽激光點相關聯。

本文使用FCOS作為2D檢測器。邊界框中每個像素的得分被投影到3D空間中，然后，本文將該分?jǐn)?shù)編碼為偽點云的第四個通道，如下所示：

2.4自注意力特征提取

由于偽點云的嚴重位移和變形，需要依賴于目標周?chē)卣鼽c(diǎn)的空間上下文信息，以更好地識別目標的位置和形狀，這些信息需要提取相對遠距離的特征。在每個位置上使用多層堆疊的、具有固定接收域的卷積運算不能有效地提取足夠長距離的特征。因此，本文在特征提取模塊中結合了自注意力機制。

2.5 結合鄰居投票的邊框預測

鄰居投票 如前所述，偽點云在描述目標位置和形狀方面不如真實點云準確。為了應對這一挑戰，本文提出利用目標附近的特征點（本文稱為“鄰居”），并讓它們協助判斷目標的位置。具體來說，本文利用每個鄰居點的個體觀點，并嘗試通過投票機制形成“共識”。考慮一個鳥瞰視角下的特征圖，其中和分別表示x和z方向上的特征圖的大小，??表示下采樣率?？拷A(yù)測目標的特征點被視為有投票權的鄰居或“投票者”。每個選民投兩票。也就是說，他們可以投票支持兩個最接近的目標，一個朝前和一個向后（在??方向上的相對定位）

其中P是預測目標的列表。和是前面和后面的選定目標。在這里，本文首先讓所有特征點參與投票，然后過濾掉那些投票超出一定距離的特征點，這樣使得所有有投票權的鄰居確實在預測目標附近，投票過程如圖2所示。

圖 2 投票過程說明

3.實驗

1.驗證集上的比較結果。首先，本文與幾個最近的單目3D目標檢測模型比較了鄰居投票的BEV和3D檢測精度：

表 1 kitti驗證集上的性能比較?！邦~外信息”意味著除了3D邊框外的其他監督，其中“mask”是指分割任務的標簽。

2.消融實驗。本文對模型進行了消融實驗，以分析驗證各模塊的作用，如表2所示。

表 2 KITTI驗證集上的消融分析。本文量化了自注意力模塊(SA)、ROI分?jǐn)?shù)關聯(RA)、鄰居投票分支(V)和兩個分類分支的融合(F)的影響。

3.Neighbor-Vote降低誤檢框的有效性。neighbor-vote背后的基本原理是，本文認為大多數特征點會投票支持真正的目標。因此，鄰居投票機制可以有效地過濾掉誤檢框預測。為了確認這一原理，本文比較了baseline網絡（僅包含偽點云生成模塊和3D檢測器）和本文的網絡中不同IoU閾值的真陽性和假陽性的數量，如表3所示。具體來說，當一個預測邊框和ground-truth之間的IoU大于預設的閾值，例如0.3、0.5或0.7，這個預測邊框被認為是一個真正的目標框(TP);否則就是誤檢框。接下來，本文計算在baseline網絡中但不在本文網絡中的誤檢框（FP）的數量。這里，本文將判定兩個邊框重合的IoU閾值設為0.1——當兩個邊框的IoU都大于0.1時，認為這兩個邊框指向一樣的目標。通過這種方式，本文報告了被本文的網絡有效移除的誤檢框的下界。圖3的結果表明，本文的網絡消除了kitti驗證集上73.8%（IoU = 0.5）和55.4%（IoU = 0.7）的誤檢框。

最后，本文還驗證了本文的模型是否會同樣移除大量的真實目標框（TP）。如圖3(b)所示，只有一小部分TPs會丟失，e.g. 在IoU=0.5和IoU=0.7時分別是6.4％和4.8％。

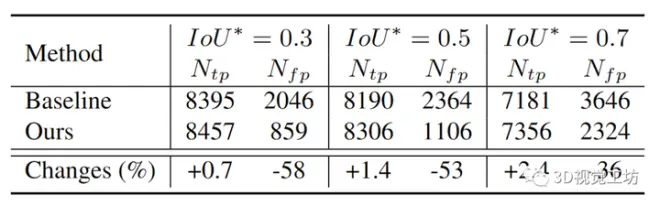

表 3 KITTI驗證集上FP數量和TP數量的相對變化。

圖 3 本文在中報告了baseline網絡中的FPs，以及在本文的網絡中成功移除的FPs；在中展示baseline網絡中的TP的數量，以及意外刪除的TP的數量。

4.總結

在這項工作中，本文提出了鄰居投票的單目3D目標檢測框架。與之前的工作的關鍵區別在于，本文考慮了目標周?chē)従犹卣鼽c(diǎn)的預測，以幫助改善嚴重變形的點云的檢測。通過投票，每個特征點的個體、噪聲預測可以共同形成一個有效的預測。此外，通過自適應權值將鄰居預測與局部預測相結合，得到最終的預測結果。在KITTI數據集上的實驗證明了該方法的有效性。
