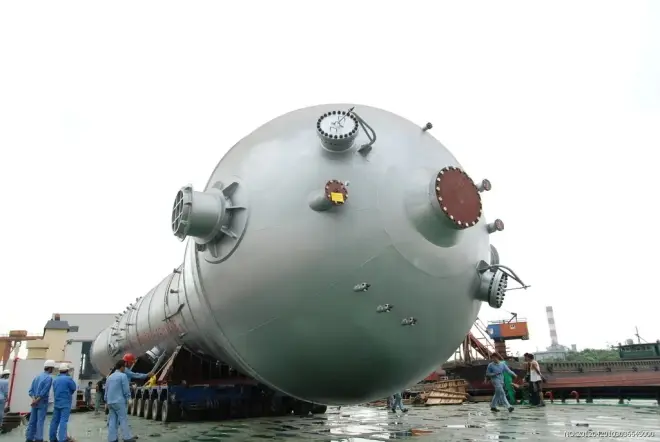

封頭又稱為端蓋，是用于封閉容器端部，使其內外介質隔離的元件，在航天、軍事、石化、運輸、食品、醫藥等各領域均有應用。

由于壓力容器產品體型較大，在生產制作過程中，對封頭部件的細節尺寸難以控制，存在金屬回彈導致外觀變形、安裝孔位對不上等一系列品質問題。

封頭的品質直接關系到壓力容器的長期安全可靠運行，為進一步提升產品質量檢測效率，制造商需引入新的技術手段。

利用三維掃描技術進行質量控制，可以有效解決這一痛點。本期我們將分享關于中大型半球形封頭3D掃描檢測應用實例。

球形封頭三維掃描尺寸偏差檢測方案

項目概述：

客戶是一家大型機械生產商，在產品加工后缺少一種可行的方法來檢測生產的零件是否符合需求，特別是一些球形封頭的材料厚度、直徑等。

因此，需要利用三維掃描技術以驗證產品和標準數模的偏差是否滿足精度范圍。

技術難點：

未采用三維激光掃描之前，客戶通過使用三坐標、卡尺、千分尺等量具，對工件進行單點或人工檢測其加工精度，不僅耗時長，還無法把控數據質量，可能會存在較大偏差。

本次檢測的球形封頭部件直徑為3M，對于3D掃描檢測而言，掃描的物體尺寸越大，累計誤差越大。

如何盡量減少累積誤差是3D掃描檢測中的一大難題。

三維掃描檢測優勢

1、提高檢測效率，同批多個零件的檢測可以實現批量化檢測；

2、減少了工作人員在檢測過程中出現漏檢，錯檢等情況；

3、可以輸出PDF報告，直觀的表達測量數據以及測量位置；

解決方案

T-SCAN hawk 三維掃描儀內置攝影測量系統，可高效精準捕捉三維數據。

首先在物體表面放置標記點，并在周圍放置標尺。使用內置攝影測量功能，獲取半球形封頭的空間定位，為激光掃描提供掃描標記點，消除累計誤差。

利用手持三維掃描儀，采集封頭的各項數據，經數據處理后，再進行模型擬合對比，直觀地找出變形部位，同時，也能精確地獲得封頭的變形量。

采用非接觸三維掃描技術，獲取被測物表面密集的點云數據，真實描述了被測物體的整體結構及形態特征。

獲取三維掃描數據后，與原始設計的3D數模文件圖紙進行尺寸比對，得到生產的模具的實際偏差注釋圖，確定模具是否滿足精度要求，數據保存直觀方便，大幅度節省時間，提升效率。

利用三維掃描技術，有效地避免了基于點數據進行分析造成的局部性和片面性，可對不同狀態下的三維模型進行擬合對比，通過偏差色譜圖判別出變形位置的變化量，為改進封頭的加工工藝，更好的控制封頭變形量提供直觀的測量數據。

本期小結：

手持式三維掃描儀在大型和重型工業零件檢測上優勢顯著，能夠高效、準確地獲取被測物體完整的三維數據，確保工件的三維尺寸、形狀誤差與質量控制，為企業的逆向設計、生產制造、模具檢驗、產品檢驗等提供了極大的便利。
