眾所周知，手表的機芯由成百上千個零件組成，而這每個零件都有它的使命，若其中某個零件受損或異常，手表即不能正常運作，可謂牽一發而動全身，這也是大家常遇手表故障問題的真實寫照。今天，云時臻品就為大家分享會影響手表走時的相關機構——調速機構。

調速機構由避震器、調校裝置、擺輪、游絲組成，其中避震器對擺輪軸尖起到保護的作用；調校裝置，用來調校手表時間的裝置；擺輪，會嚴重影響手表精確度的零件；游絲，與擺輪相輔相成，對手表的走時精確度有很大的影響。接下來，云時臻品為大家逐一介紹。

避震器的伊始

避震器最早出現于1790年，是由寶璣先生發明的“pare-chute”防震器，這項發明于1806年最終確定并定型，俗稱“降落傘式避震器”，為現代避震器的研發奠定了堅實的基礎。

常見的避震器

常見的避震器有因加百錄避震器（incabloc）、基弗避震器（KIF）、三角避震器（Etashoc）、paraflex避震器、Nivachoc避震器。

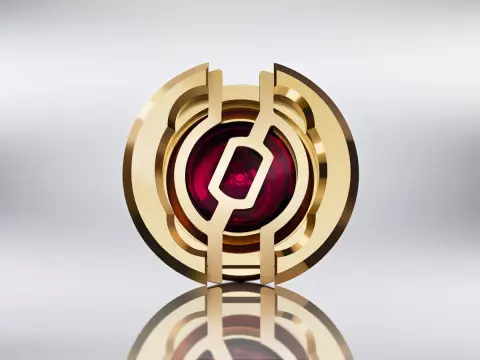

其中最常見的避震器為因加百錄，其由瑞士Incablocsa公司于1933年推出，又稱“馬蹄形避震器”。這種避震器常見于ETA機芯，甚至一些頂級品牌的機芯也采用過此避震器。

其狀似缺了兩角的圓懸浮架的寶石軸承，名為“受石”。受石之下則有另一片寶石軸承，名為“穴石”，用以保持齒車軸心與寶石軸承的位置相對應。當受到外力沖擊機芯時，避震器可以讓齒車軸心與穴石同步位移，以避免軸心瞬間受力出現碎裂。

時至1944年，基弗鐘表配件公司推出KIF避震器，這種避震器受到許多高端鐘表品牌青睞，所以我們?cè)谠S多高端手表機芯中可見其“真容”。

KIF性能優越，尤其是對微弱沖擊，憑借其單棱角，緩和了漸進的沖撞，而且防震簧替換簡便，三個支撐點平衡了壓力，使擺軸能夠回到最佳中心位。

時至20世紀90年代末，因加百錄公司專門為ETA機芯研發的三角避震器問世。這種避震器由于價格比較實惠，所以常見于一些ETA基礎機芯。

注：三角避震器擁有三個缺口，若遇到只有一個缺口的，可以判斷其為國產的避震器，價值就會更加低廉。

時至2005年，勞力士推出新的避震器——Paraflex。這種避震器的避震效果優于KIF避震器，常見于勞力士手表機芯中。

時至2006年，寶璣推出Nivachoc避震器，并應用于寶璣新一代777Q自動機芯，大家熟知的歐米茄8500同軸擒縱機芯用的就是這種避震器。

調校裝置

調校裝置分為三大類：1、快慢針式（有卡度）微調裝置；2、精密螺絲式微調裝置（TRIOVIS）；3、無快慢針式（無卡度）微調裝置。

快慢針是許多手表常用的精度調整方式，其調校原理比較簡單，是通過調節游絲的有效長短來調節時間?？炻樖轿⒄{(diào)裝置又分為兩種：1、偏心螺絲式；2、壓迫指針式（鵝頸微調）。

偏心螺絲式快慢針由四部分組成：1、做微小調整的偏心螺絲； 2、微調夾頭部的V形部分；3、活動外樁（樁：游絲卡子）；4、游絲快慢夾。

通過調節快慢夾，控制游絲的工作長度，并通過調節偏心螺絲，控制快慢夾與外樁的間距，從而完成時間調校，為公用機芯最常見的微調方式。

鵝頸微調優于偏心螺絲式微調，很多高端品牌都采用過它。其工作原理與偏心螺絲式大致相同，調節快慢夾，控制游絲的長度，并通過調節微調螺栓，控制快慢夾與外樁的間距，完成時間的調校，其中多了一個壓迫裝置，它能緊緊的卡住快慢夾，保證在震蕩時快慢夾不產生偏移，從而使時間調校更精確。

TRIOVIS微調是由普通快慢針改進而來，取消了夾板上的快慢指示針，并升級為微調螺栓，實際調節精度比鵝頸式微調還好。

無卡度微調裝置的結構游絲的長度是固定不變的，通過調節擺輪砝碼螺絲位置，改變擺輪配重的重心，從而控制擺輪快慢，這一切調節都與游絲無關，所以，彌補了有卡度微調調節時產生的游絲偏移缺陷，使手表精度更精準。

擺輪游絲

游絲是一種很細的螺旋形彈簧，比人的頭發還細，大約有3～4倍，總重量約2mg，別小看這纖細的游絲，其韌性相當強，可耐受600g的張力。

工作原理：游絲的內端固定在擺輪的軸心，外端則固定在擺輪夾板上，當擺輪受到驅動時固定在擺輪內的游絲則會因?yàn)閺椥远鶆虻厥湛s及舒張，同時帶動擺輪來回?cái)[動。

擺輪受到力的驅動后，由內部螺旋形游絲控制作往返擺動，擺動的幅度大約在270°～320°之間。

擺輪擺動是否均勻，對走時的精度是有很大影響的，而擺輪擺動是否均勻又與擺輪質地是否均勻以及擺輪的真圓度有關。所以，手表一般出現走時故障時，只需調整游絲即可恢復，若人為因素造成擺輪精度嚴重受損，則就需要調校擺輪（擺輪校平衡）了，調校擺輪是一項技術參數比較高的工作，所以，一般都是經驗豐富的維修技師才能做到的。

以上便是手表機芯的調速機構。
