摘 ?要

經濟的持續增長給人們的日常生活帶來了巨大的變化，同時也讓社會的發展建設開始加速。一方面，隨著經濟增長速度的加快，人們生活的環境越來越向城市化發展。城市化居住環境給人們的日常生活帶來便利，但是也使人們的生活相對集中，同時土地資源相對緊缺。另一方面，隨著經濟的發展和人們生活條件的改善和機械的發展，人們的出行方式開始發生變化，汽車已經成為許多家庭的標準，并且成為人們?nèi)粘Ｉ钪胁豢扇鄙俚囊徊糠?。各類交通工具、停車場在各個地區開始越來越普及，這為新興的交通提供了很好的服務，隨著需求的增長，以往的管理方法不足以滿足目前發展需要，所以出現了新型管理系統用來適應快速發展的需要。?

采用Java語言，B/S結構，MySQL數據庫，設計了基于SSM的小區車位信息管理系統。該系統具有車位信息管理、用戶信息管理、繳費信息管理等功能。通過信息技術的應用，只有對住宅小區停車場的信息管理功能進行合理、規范，才能為業主提供優質服務。同時，該系統也加強了住宅小區車位信息的日常有序管理。

?

關鍵詞：MySQL；車位；收費

Abstract

The sustained economic growth has not only brought great changes to people's daily life, but also accelerated the development and construction of society. On the one hand, with the acceleration of economic growth, people's living environment is developing towards urbanization. The urbanized living environment brings convenience to people's daily life, but it also makes people's life relatively concentrated. At the same time, land resources are relatively scarce. On the other hand, with the development of economy, the improvement of people's living conditions and the development of machinery, people's travel mode began to change. Cars have become the standard of many families and an indispensable part of people's daily life. Various vehicles and parking lots are becoming more and more popular in various regions, which provides good services for emerging transportation. With the growth of demand, the old management methods are not enough to meet the current development needs, so a new management system has emerged to meet the needs of rapid development.

Using java language, B / S structure and MySQL database, a community parking space information management system based on SSM is designed. The system has the functions of parking information management, user information management, vehicle management and so on. Through the application of information technology, only when the information management function of residential parking lot is reasonable and standardized, can we provide high-quality services for owners. At the same time, the daily and orderly management of parking space information in residential areas has been strengthened.

?

Key words: MySQL; parking lot; charge

目 ?錄

摘 ?要

Abstract

第一章 引言

1.1項目的來源及背景

1.2 行業的現狀

1.3開發的目的和意義

1.4 主要研究內容

1.5 關鍵技術介紹

1.5.1 Spring Boot

1.5.2 MySQL數據庫

1.5.3 Vue

第二章 需求分析

2.1 用戶角色分析

2.2 業務流程分析

2.2.1 小區業主業務流程

2.2.2 車位管理員業務流程

2.3 可行性分析

2.4系統的功能分析

2.5用例分析

2.5.1小區車位管理員的用例分析

2.5.2小區車位業主的用例分析

2.6 系統的非功能需求

2.7 系統開發環境

第三章 系統概要設計

3.1 系統概要

3.2系統的體系結構設計

3.3數據庫設計

3.3.1數據庫設計的概念模型

3.3.2數據庫設計的物理模型

3.3.3數據庫表結構設計

3.4系統的界面設計

3.4.1 登錄界面的設計

3.4.2 注冊界面的設計

3.4.3系統首頁界面設計

3.4.4用戶管理界面設計

3.5系統類圖

第四章 系統詳細設計

4.1詳細設計概述

4.2 主要功能模塊的詳細設計

4.2.1登錄功能的設計

4.2.2車位信息管理功能設計

4.2.3業主信息管理功能設計

4.2.4完成租賃車位訂單功能設計

4.3.5角色權限管理功能設計

第五章 系統實現

5.1小區車位信息模塊

5.1.1 車位信息管理界面

5.1.2添加車位信息管理界面

5.1.3修改車位信息管理界面

5.1.4刪除車位信息管理界面

5.1.5支付車位費用管理界面

5.2用戶信息模塊

5.2.1用戶信息管理界面

5.2.2添加用戶信息管理界面

5.2.3刪除用戶信息管理界面

5.2.4修改用戶信息管理界面

第六章 系統測試

6.1測試目的

6.2測試計劃

6.2.1單元測試

6.2.2集成測試

6.2.3性能測試

6.3系統測試用例

6.4測試結果

第七章 總結

致 ?謝

參考文獻

第一章 引言

自從經濟全球化以來，我國的經濟迅速發展，人們的生活水平、消費能力得到明顯改善和提高，所以，作為奢侈品的汽車也逐漸進入各家各戶[1]。

隨著互聯網技術的越來越發達，傳統的小區的停車場的管理辦法越來越低效，傳統人工車位的管理方法需要消耗大量的人力與物力。所以說使用當前理性的互聯網科技，我們應當結合當前情況，開發一款小區車位管理的管理系統，可以直接的改善停車場管理的效率，這樣可以減輕人工的工作負擔，當使我們車位的信息在互聯網上直接顯現出來，以及收費的方式，我們都使互聯網的收費方式。使我們的小區車位管理工作實現智能化、科技化。

1.1項目的來源及背景

目前，車輛的快速增長，使得停車位資源十分緊缺，車流量也急劇增加，小區的車位信息的管理成為一個令人擔憂的問題。事實上，許多住宅小區仍然采用傳統的人工管理方式，存在著數據查詢不方便、存儲困難、管理效率低等問題，同時會引起財務管理麻煩。尤其是一些老舊小區的情況更加嚴峻，業主下班回到小區無法獲悉空車位數量和位置，進入小區轉一圈又兜兜轉轉開出來，無奈之舉擠著停，原本不寬敞的道路更加擁堵，還容易造成刮擦事故。物業管理進退為難，小區敞開不管理還不收費，外來車輛無法管理，停車亂現象影響行人，還容易產生治安糾紛。封閉小區收費管理，人員成本增加，收費標準過高。所以小區車位管理系統對于廣大住戶和車位管理人員來說都至關重要，小區車位管理系統能夠為業主提供充足的信息和快捷的查詢服務。

1.2?行業的現狀

隨著人們生活水平的提高，汽車數量與日俱增，并且，城市停車場的發展情況卻嚴重滯后，出現“停車難”、“找車難”、“繳費難”等停車問題，無論是去購物中心還是住宅區、學校等場所，停車都成為了人們關注和解決居住區停車問題的重要問題。設計車位管理系統的最重要原因是避免不必要的臨時車占用自己的停車位，對臨時車量收費，并加強車輛管理。

如今，世界汽車工業發展迅速，停車難問題也困擾著人們。不僅在國內，事實上，國外大城市也面臨著“停車難”問題，他們通過多種方式來解決停車問題，這些或許可以給我們帶來一些啟示。在日本，如果房地產開發商不能停車，那么就很難出售，因此住宅小區會修建地下停車場或立體停車場，這樣就有了很多車位，多余的車位也可以招攬外面的車停入，增加物業收入。

1.3開發的目的和意義

本次代碼的開發主要使用的用戶就是針對一些老舊的小區設計的一款車位管理的信息系統，所以說我們設計本款基于SSM的小區車位的管理的系統可以輔助我們進一步對車位的信息進行管理，可以詳細的對我們小區的信息系統進行相關的設計。來幫助無論是我們物業還是小區車位的管理者進行相關車位管理，可以減輕人工使用的方式進行操作，直接使用互聯網的方式，保障系統可以替代傳統人工的方式對小區車位進行管理，可以減輕人工工作的負擔，加強人工工作的效率，還可以提升對車位信息管理的準確性。

1.4?主要研究內容

本小區車位管理系統的使用用戶主要分為兩類，一類的使用者就是小區管理車位的人員，另一位就是小區的居民進行登陸此系統，每個角色都需要各司其職，登錄此系統之后顯示著不同的功能模塊主界面，車位管理員的主界面主要就是有關于車位管理相關的功能模塊，小區業主的功能模塊主要可以操作的功能就是有關于個人信息的查看以及進行車位繳費的工作，并且小區車位管理員不可以登錄到居民使用的系統，居民也沒有權限登錄到小區車位管理的模塊：

物業管理者：首先物業車位管理員需要將自己的賬號與密碼進行登錄后登錄到系統后可以使用自己相關的功能模塊。物業車位管理員可以使用該系統管理業主的信息，可以對使用車主的信息進行添加、修改以及刪除的操作，物業車位管理員還可以對車位信息進行管理，對小區的車位信息進行相關操作，比如車位的增加、車位的歸屬以及車位的維護信息。

小區車位業主：首先小區車位業主需要將自己的賬號與密碼進行登錄后登錄到系統后可以使用自己相關的功能模塊。小區車位業主可以使用該系統管理查看自己的信息，可以查看自己的信息，可以看見自己信息，查看自己的繳費記錄以及租賃車位的信息，車主還可以進行掃碼支付停車的費用。

1.5?關鍵技術介紹

基于SSM小區車位信息管理主要采用idea作為開發工具，詳細的技術介紹如下。

1.5.1 Spring Boot

此小區車位信息管理系統采用的是前后端分離的方法，開發了一個基于Spring Boot框架的車位信息管理系統。?

以前使用B/S軟件開發框架采用傳統的是JSP +?Servlet開發模式，這種開發模式需要編寫大量的JSP文件和Servlet，并且有大量的重復代碼。代碼編寫量太大，同時前后端代碼整合在一起，導致了程序可讀性差，許多項目后期維護和升級成本很高。因此本此設計采用了Spring框架，Spring框架在很大程度上解決了后臺代碼的開發問題，簡化了后端開發，這使得開發效率會更加高。?

1.5.2 MySQL數據庫

有許多數據庫設置，包括關系數據庫和費用比率數據庫。然而，大多數開發人員目前使用關系數據庫，而且大多數開發人員也使用MySQL數據庫。這并不是因為它有多普遍，而是因為它是一個開源的，也就是說，它是公開的，每個人都可以使用它，它是免費的，而且它不需要花錢，它節省了很多開支。關系數據庫是通過使用示例實體關系以行和列的形式存儲的數據庫。它可以使用數據庫技術快速高效地處理和傳輸數據。軟件技術使管理信息成為可能。

1.5.3?Vue

Vue是一款友好的、多性能、多用途的JavaScript框架，它能夠幫設計者創建維護性更強、測試性更高的代碼庫；Vue也是漸進式的JavaScript框架[2]。

Vue有兩個核心功能。其中之一是雙向數據綁定。一般來說，這些數據被用于幾個地方。此時更改數據的內容，使用此數據的其他地方的內容也會更改。開發此組件后，全球組件將在任何地方使用此組價格。例如，所有頁面上的搜索字段必須有一個搜索字段，以便可以在整個戲劇組件中開發搜索挖掘功能，以便所有頁面都有一個搜索字段。當然，也有一些功能不是所有方面都需要的，就本地組件而言，本地組件應該首先開發一個組件?？梢灾苯邮褂盟?這很實用。一般來說，構建這個函數非常方便。雙向數據綁定和組件的兩個核心功能支持Vue框架。

?

?

?

?

第二章 需求分析

2.1?用戶角色分析

本小區車位管理系統的使用用戶主要分為兩類，一類的使用者就是小區管理車位的人員，而另一類就是小區的業主進行登陸此系統。每個角色都需要各司其職，登錄此系統之后顯示著不同的功能模塊主界面，車位管理員的主界面主要就是有關于車位管理相關的功能模塊，小區業主的功能模塊主要可以操作的功能就是有關于個人信息的查看以及進行車位繳費的工作，并且小區車位管理員不可以登錄到業主使用的系統，業主也沒有權限登錄到小區車位管理的模塊。?

2.2?業務流程分析

此次業務流程的分析應該對小區的車位管理的業務進行分析，我們需要根據之前對小區業主以及小區車位情況的調查進行結合，分析出來我們的小區車位管理系統的業務流程進行分析，本次分析的流程主要對小區的車位業務的流程進行管理、小區的業主停車的業務的流程進行業務分析、對進出小區需要繳費的系統的業務流程。

2.2.1?小區業主業務流程

此系統的業主的業務流程為當小區的業主回到小區時，可以通過詢問管理員咨詢到小區的車位是否還有剩余，若有空位，則可以通過注冊業主端，對車位選擇，選擇完成后小區住戶還可以通過該系統進行繳費，將每個月的停車位的租賃費用，通過此系統上交給物業相關的管理員。并且小區的業主可以通過此系統查看到自己的相關信息，包括車位編號、車主信息以及業主是否繳費等信息。小區業主的支付停車費的流程如下圖2-1所示。

2.2.2 車位管理員業務流程

小區車位管理員的業務流程為，小區的物業人員根據車輛進出的信息在本系統上進行增加，刪除，修改操作，當車主離開此車位之后，可以對此車為信息進行撤空。車位的管理是需要小區的物業管理員進行操作，其他人員沒有相關的操作權限去進行對小區的車位進行處理。小區車位管理的流程圖如下圖2-2所示。

2.3?可行性分析

當我們完成項目的需求分析之后，我們接下來的目標就是要對我們項目的可行性進行進一步的分析，我們從三個不同的角度進行分析，第一點我們分析的是我們操作的可行性分析，第二點我們需要從技術角度進行技術可行性分析，第三點我們需要從經濟的角度出發進行分享，針對此項目有的具體分析如下：

1.操作可行性分析：本系統的操作比較簡單方便，本小區車位的管理系統有著簡潔的操作界面，每個功能模塊設計的都清晰明了，當用戶需要使用本系統的時候一眼就可以看出此系統的功能的設計是什么，讓用戶在使用該系統時有一個良好的體驗感，當本產品投入到生產環境當中時，可以快速培訓后快速上崗，加快人工的工作效率。

2.經濟可行性分析：此小區車位管理系統對資金數額要求不高，其主要主要目的就是為小區的車位管理提供一個運用互聯網的手段進行可視化的管理，所以說對于此系統的經濟投入的風險還是相比人工的方式比較節省資金的，因為如果物業需要專人去管理車位的情況下，由于手續復雜，所以需要投入多個人力去進行操作，所以不僅是資金消耗相比于人工可以比較節省，人力的消耗相比也是更加節省的。平時有一個專職負責此系統的物業管理人員就可以完全的掌握小區車位的情況。

3.技術可行性分析：在技術可行性方面，在學校期間，我們每門功課的老師交給我們的知識就可以完成本次畢業設計的要求，本次畢業設計是基于SSM設計的小區車位管理系統，在大學期間，老師對我們著重講了SSM框架應該如何使用，并且使用該技術做了大量的代碼開發，所以我認為在技術可行性方面是足以支持我完成本次畢業設計的。

綜合上面三點對本次畢業設計可行性的分析，我認為本次畢業設計是可行的。

2.4系統的功能分析

在項目開始之前，我對小區的車位管理系統在網上進行了調研，并查閱了大量的文獻資料。根據我的調查結構，我發現了現在小區車位比較緊缺，運轉效率低。對于物業公司來說，比較需要這樣一個車位管理系統。在此系統的系統分析主要進行的兩大方面入手，其中的一個方面就是調研階段，調研階段的目的主要就是將小區物業車位管理在、小區的車主進行分析，另一個方面就是分析階段，當我們對我們使用的角色進行調研之后，需要根據調查結果進行功能分析。?此系統具有存儲車位信息、用戶信息及繳費功能。

2.5用例分析

2.5.1小區車位管理員的用例分析

小區車位管理系統的物業管理者登錄系統，首先物業車位管理員需要將自己的賬號與密碼進行登錄后登錄到系統后可以使用自己相關的功能模塊。物業車位管理員可以使用該系統管理業主的信息，可以對使用車主的信息進行添加、修改以及刪除的操作，物業車位管理員還可以對車位信息進行管理，可以對小區的車位信息進行相關操作，比如車位的添加、車位的歸屬以及車位的維護信息。

物業車位管理員還可以進行車位的繳費信息管理，可以查詢車位的業主是否進行繳費的信息。

根據以上對車位管理人員的需求分析，可以畫出系統的用例圖，如圖2-3。

根據車位管理人員的用例圖?？梢粤谐鲕囄还芾韱T的用例文檔。車位管理人員的用例文檔如下表2-1所示。

管理員添加車主信息用例文檔如下表2-2所示。

管理員日志用例文檔如下表2-3所示。

管理員添加車主信息用例文檔如下表2-4所示。

管理員修改車主信息用例文檔如下表2-5所示。

車位信息管理用例文檔如下表2-6所示。

管理員刪除車主信息用例文檔如下表2-7所示。

管理員查看業主繳費記錄用例文檔如下表2-8所示。

2.5.2小區車位業主的用例分析

小區車位管理系統當中小區車位管理的小區車位業主此系統時進行登錄，首先小區車位業主需要將自己的賬號與密碼進行登錄后登錄到系統后可以使用自己相關的功能模塊。小區車位業主可以使用該系統管理查看自己的信息，可以查看自己的信息，可以看見自己信息，查看自己的繳費記錄以及租賃車位的信息，車主還可以進行掃碼支付停車的費用。

小區車位業主還可以對自己車輛信息進行管理，可以對自己的汽車相關信息進行相關操作，比如車輛信息的添加、車輛信息的歸屬以及車輛停放車位的相關信息。小區車位業主還可以進行車位的繳費。

根據上面對小區車位業主需求分析，小區車位業主的用例圖如圖2-4所示。

根據上面小區的業主的用例圖。小區業主的用例文檔如下表2-9所示。

小區車位業主查看個人相關信息用例文檔如下表2-10所示。

小區車位添加車輛信息用例文檔如下表2-11所示。

小區車位修改車輛信息用例文檔如下表2-12所示。

小區車位刪除車輛信息用例文檔如下表2-13所示。

2.6 系統的非功能需求

系統在滿足了功能性需求前提下，也需要滿足以下的幾點的非功能性需求：

1.系統的簡潔性：此基于SSM的小區車位管理系統是專門為一些老舊小區設計的，所以一些車位的管理者有可能會一些年紀比較大的保安或者物業管理人員，說我我們設計本系統的頁面的時候我們應該注意我們設計的解決面應該簡潔明了，沒有一些繁瑣的樣式，讓使用者可以簡單明了的快速定位的自己想要進入的界面然后進行相關操作。

2.數據的穩定性：本系統的設計目的就是為了可以使小區的停車位管理的方式變得更加的簡單明了，所以當我們使用此系統時，我們應該設計一個運行相對穩定的停車位管理系統，因為我們設計系統的目的就是減輕車位管理工作的工作負擔，但是當我們系統不是很穩定的時候，每天還需要研究系統如何恢復，這就違背我們設計此系統的初衷，所以我們應該設計一個穩定運行的系統。

3.系統的易懂性：該系統的使用應該簡單易懂，按照程序的使用說明書，使用者應該簡單的使用本系統，盡量將系統功能運行一遍之后盡量可以明白系統如何操作。

上面所有的內容就是對小區車位管理系統的需求分析，通過對本章

的分析，可以明確我們的操作系統的功能模塊。

2.7?系統開發環境

1、JDK：JDK1.8

2、數據庫：MySQL5.7

3、前端開發工具：node14.16.0

4、數據庫可視化工具：Navicat

5、代碼開發工具：IDEA?2021.1

6、繪圖軟件：Visio、PowerDesigner

第三章 系統概要設計

3.1?系統概要

本系統的開發設計是基于SSM進行開發設計的，采取了前后端分離的方式進行開發，開發的語言是java語言進行開發的，框架采用Spring?+ Spring?MVC?+ Mybatis?進行開發的，Mybatis是持久層框架，前端使用的技術使用的VUE框架，數據庫使用的是MySQL數據庫。?

本小區車位管理系統的只要模塊是主要分為兩個部分，一部分是基于小區車位管理者進行開發設計的，另一部分基于小區的車位的業主進行設計的，這兩位角色進行登錄的時候，第一類角色進行登錄的時候，通過自己的賬號密碼進行登錄，當用戶成功登錄到此系統的時候會跳轉到小區車位管理者的相關管理界面，第二類角色進行登錄的時候，通過自己的賬號密碼進行登錄，當用戶成功登錄到此系統的時候會跳轉到小區的車位的業主的相關管理界面。基于SSM的小區車位管理系統管理端子系統功能模塊圖如圖3-1所示。

基于SSM的小區車位管理系統用戶端子系統功能模塊圖如圖3-2所示。

3.2系統的體系結構設計

本次代碼編寫是基于MVC模式進行開發的，MVC中的M就是Model?層，MVC中的V就是View層，MVC中的C就是?Controller層。MVC開發模式是一種動態的代碼開發模式。采用MVC模式進行開發對我們的代碼有著很大的益處，MVC模式可以將我們代碼中的各個模塊區分開來，每個功能模塊單獨進行設計，這樣我們代碼的靈活性就可以大大地提升，MVC模式關系的框架圖如下圖3-3所示。

本系統的開發語言是基于Java的語言進行編寫的，并且結合這MVC的模式進行編寫設計，框架采用SSM框架進行編寫的，主要的模塊就是小區車位管理人員以及小區車位的業主兩大部分進行編寫設計，前端使用的技術使用的Vue框架進行開發。

3.3數據庫設計

3.3.1數據庫設計的概念模型

小區車位信息管理系統的數據庫設計按照系統開發的需求和MySQL數據庫的知識點進行開發設計。

基于SSM的小區車位管理系統我們進行數據庫建表的時候，我們需要建立各個表之間的聯系關系，但是當我們可以設計數據庫的各個模型來用圖的方式來讓我們可以以可視化的方式來直觀的查看到數據庫的設計關系。

我們設計的數據庫各個實體間的屬性關系，可以通過概念模型圖以直觀的方式查看我們數據的實體與屬性的關系，本次數據庫設計的概念模型圖如圖3-4所示。

3.3.2數據庫設計的物理模型

本次數據庫設計的物理模型圖如圖3-5所示。

3.3.3數據庫表結構設計

此基于SSM的小區車位的管理的系統的設計思路，我們設計了大部分的老舊住宅小區，通過對以上具體需求的分析，我們將所有需要用的數據進行數據庫的設計，我們設計的數據庫需要滿足我們可以存放所有有關小區業主的信息，小區的汽車信息的相信參數，以及車位相關的詳細參數，將各個字段都設計出來，詳細的存放代碼中需要存儲的信息，將各種信息盡可能的展現出來，并且我們設計數據庫的時候我們應該滿足數據庫設計的三大范式，是我們設計的數據庫不僅數據可以完整的存儲在數據庫當中，并且我們數據庫的安全性也需要得到一定的滿足。經過以上的考慮并結合上文設計的需求分析，我們?yōu)樾^(qū)車位管理系統設計的數據庫表如表3-1所示。

小區的車位管理者信息表，表結構設計如表3-2所示。

小區車位管理員角色表存儲小區車位管理員的崗位信息，該表存放了小區車位系統管理員的職位，根據職位不同，可以查看和修改的信息也不同。表結構設計如表3-3所示。

小區車位業主表存儲小區車位業主信息，表結構設計如表3-4所示。

小區車位信息表存儲小區的所有小區車位信息，表結構設計如表3-5所示。

小區車位部門信息表存儲小區的所有小區車位有關部門信息，表結構設計如表3-6所示。

小區車位收費表存儲小區的小區車位收費信息，其表結構設計如表3-7所示。

3.4系統的界面設計

系統的開發模式設計是B/S設計模式開發，前端界面展示部分使用的前端是使用了VUE前端技術進行分析設計的，我們可以登錄瀏覽器使用我們設計的系統，我們只要輸入我們項目所對應的地址，就可以登錄到我們技術的相關項目當中進行其他操作。

3.4.1 登錄界面的設計

本系統的登錄頁面的設計，頁面簡單明了，輸入對應的賬號跟密碼之后就可以跳轉到相對應的登錄界面進行相關操作。登錄界面的截圖如圖3-6所示。

3.4.2?注冊界面的設計

本系統的登錄頁面的設計，頁面簡單明了，可以點擊去注冊然后進入注冊的界面進行相關操作，注冊界面如圖3-7所示。

3.4.3系統首頁界面設計

當用戶輸入自己的賬戶跟密碼之后，點擊登錄按鈕，然后系統跟數據庫進行匹配對應到用戶有權限操作的系統當中，比如小區車位的管理者在登錄頁面輸入自己的賬號跟密碼之后，就可以跳轉到小區車位管理者可以操作的界面，小區車位的業主點擊登錄之后，就可以跳轉到小區車位業主的界面，首頁的展示圖如圖3-8示。

3.4.4用戶管理界面設計

當小區車位管理員點擊業主管理按鈕時，可以跳轉到小區用戶的信息管理當中可以對小區車位用戶的信息進行管理，比如對小區車位用戶信息的添加，小區用戶信息的修改，以及對小區用戶信息的刪除等一系列的相關操作。用戶信息的管理界面如圖3-9示。

3.5系統類圖

該圖為小區車位管理系統的實體類圖，如圖3-10所示。

第四章 系統詳細設計

4.1詳細設計概述

完成系統需求分析設計和概要設計后，應該開始完成系統的詳細設計。詳細設計不僅要求在邏輯上能實現各個模塊的要求，并且需要使設計過程簡單易懂。

開發基于SSM的小區車位管理系統能夠提升工作人員的效率，節省資金。本系統使用場景是各個小區的物業，所以對系統穩定性要求較高。

4.2 主要功能模塊的詳細設計

4.2.1登錄功能的設計

此基于SSM的小區車位管理系統的使用用戶角色主要分為兩類，一類是管理員，一類是小區業主。當輸入正確的賬戶密碼后，會跳轉到相對應的界面并且進行相關操作。

小區車位信息管理系統的管理員登錄時序圖，管理員訪問該系統進行登錄，輸入賬號和密碼，點擊登錄后，若賬號、密碼、驗證碼都是正確的，就可以進入到系統中。管理員登錄時序圖如圖4-1所示。

小區車位信息管理系統的業主登錄時序圖，業主訪問該系統進行登錄，輸入賬號和密碼，點擊登錄后，若賬號、密碼、驗證碼都正確，則可以進入到系統。用戶登錄時序圖如圖4-2所示。

4.2.2車位信息管理功能設計

小區車位管理系統管理人員成功登錄該系統后，進入到車位信息管理的界面，進行車位信息的管理，所添加的信息可以以表格的形式導出。小區車位信息管理時序圖如圖4-3所示。

4.2.3業主信息管理功能設計

管理員進入系統是可以查看租車位的業主信息的。業主信息管理時序圖如圖4-4所示。

4.2.4完成租賃車位訂單功能設計?

管理人員登錄到小區車位，添加業主購買車位的信息，形成購買訂單，存入數據庫。購買成功的業主可以在期限內隨意進出小區，并擁有固定車位。完成租賃訂單時序圖如圖4-5所示。

4.3.5角色權限管理功能設計?

該系統共有三個角色，其中超級管理員權限最大，可以修改的信息最多。工作人員以及業主的管理權限相對會少。角色權限管理功能時序圖如圖4-6所示。

第五章 系統實現

本章系統實現，重點介紹兩個模塊內容，一是小區車位模塊，二是用戶信息模塊。

5.1小區車位信息模塊

5.1.1?車位信息管理界面

當小區車位的管理者成功的進入到此界面之后，小區的管理員可以點擊車位信息的按鈕進入到小區車位信息的管理界面當中，在此頁面我們可以看見，我們直接在頁面上顯示出來車位的編號，車位的號碼以及車位的價格還有車位的所屬的車位主人也就是當前租賃側車位的擁有者，小區車位的管理者可有對車位的信息進行添加，添加車位的編號、車的號碼、添加車位價格以及添加車位的所屬人員信息。小區車位的管理者可有對車位的信息進行修改，可以修改車位的編號、可以修改車的號碼、可以修改車位價格以及可以修改車位的所屬人員信息。并且可以直接將車位的信息進行刪除。并且在最上方我們可以看見三個搜索欄，可以對車位的信息進行相關的搜索，第一個搜索欄搜索的內容就是根據車位號進行搜索，第二個框就是根據車位價格進行搜索，第三個框就是根據車位的主人進行搜索。

小區車位信息管理界面，如圖5-1所示。

5.1.2添加車位信息管理界面

當小區車位的管理者成功的進入到此界面之后，小區的管理員可以點擊車位信息的按鈕進入到小區車位信息的管理界面當中，在此頁面我們可以看見，我們直接在頁面上顯示出來車位的編號，車位的號碼以及車位的價格還有車位的所屬的車位主人也就是當前租賃側車位的擁有者，小區車位的管理者可有對車位的信息進行添加，添加車位的編號、車的號碼、添加車位價格以及添加車位的所屬人員信息。

添加小區車位信息管理主界面，如圖5-2所示。

5.1.3修改車位信息管理界面

當小區車位的管理者成功的進入到此界面之后，小區的管理員可以點擊車位信息的按鈕進入到小區車位信息的管理界面當中，在此頁面我們可以看見，我們直接在頁面上顯示出來車位的編號，車位的號碼以及車位的價格還有車位的所屬的車位主人也就是當前租賃側車位的擁有者，小區車位的管理者可有對車位的信息進行修改，修改車位的編號、車的號碼、修改車位價格以及修改車位的所屬人員信息。

修改小區位信息管理主界面，如圖5-3所示。

5.1.4刪除車位信息管理界面

當小區車位的管理者成功的進入到此界面之后，小區的管理員可以點擊車位信息的按鈕進入到小區車位信息的管理界面當中，在此頁面我們可以看見，我們直接在頁面上顯示出來車位的編號，車位的號碼以及車位的價格還有車位的所屬的車位主人也就是當前租賃側車位的擁有者，管理員點擊刪除按鈕將車位信息進行刪除。?

刪除小區車位信息管理主界面，如圖5-4所示。

此小區車位管理系統在刪除時是可以按照點擊順序來進行信息刪除的。按照編號1，2的順序進行刪除，系統顯示：是否確認刪除車位信息編號為“1，2”的數據項。按照編號2，1的順序進行刪除，系統顯示：是否確認刪除車位信息編號為“2，1”的數據項。

有順序刪除小區車位信息界面，如圖5-5，5-6所示。

5.1.5支付車位費用管理界面

當小區車位的管理者成功的進入到此界面之后，小區的管理員可以點擊車位信息的按鈕進入到小區車位信息的管理界面當中，在此頁面我們可以看見，我們直接在頁面上顯示出來車位的編號，車位的號碼以及車位的價格還有車位的所屬的車位主人也就是當前租賃側車位的擁有者，用戶可以點擊支付按鈕進行車位信息的繳費。?

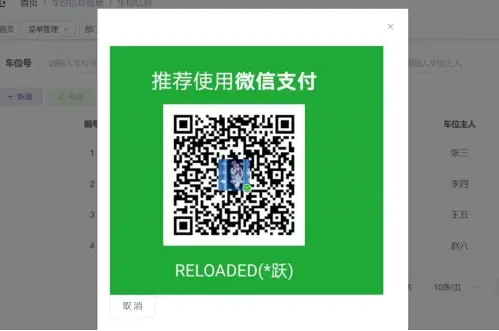

支付小區車位信息管理主界面，如圖5-7所示。

5.2用戶信息模塊

5.2.1用戶信息管理界面

用戶管理模塊，用來管理小區車位信息管理系統的使用者。該模塊可以看到用戶編號，用戶名稱，用戶所屬部門等信息。并對這些信息進行增刪改查的操作。

用戶界面，如圖5-8所示。

5.2.2添加用戶信息管理界面

添加用戶信息界面，如圖5-9所示。

5.2.3刪除用戶信息管理界面

刪除用戶信息界面，如圖5-10所示。

5.2.4修改用戶信息管理界面

修改用戶信息界面，如圖5-11所示。

第六章 系統測試

6.1測試目的

軟件測試是軟件開發過程的重要組成部分，這是貫穿整個軟件開發生命周期、驗證軟件產品（包括階段性產品）的活動過程。通過編寫各功能模塊的測試用例，分析測試的結果，對住宅小區車位管理信息系統進行測試。通過對系統的測試，可以完善系統存在的潛在問題，完成整合軟件的開發過程。

6.2測試計劃

6.2.1單元測試

所謂單元測試又被稱之為模塊測試，是以軟件設計說明的最小單元作為測試對象－程序模塊來驗證其正確性的測試[3]。

單元測試的目的就是每當我們代碼的一個功能模塊完成之后，我們就需要對我們的代碼進行單元測試，單元測試的目的主要益處就是可以減輕后期整個項目完成之后的測試壓力，單元測試可以在代碼開發階段就講代碼中的出現的問題排除，減輕后期集成測試時帶來的大量的工作量。

6.2.2集成測試

集成測試，又稱組裝測試，集成測試的順序是在代碼的單元測試之后，集成測試是對每一個模塊進行組合后的綜合測試，可以對整個項目進行組合后可能出現的問題進行測試。

6.2.3性能測試

項目的性能測試的測試方法一般都是自動化的方法進行測試，對項目進行超負荷的工作，測試項目的性能是否可以滿足項目的需要，避免在項目投入生產之后，由于過載導致系統不工作，在經過性能測試后，基于SSM的小區車位管理系統的分析設計與實現可以滿足性能需求。

6.3系統測試用例

基于SSM的小區車位管理系統的測試用例如下。

小區車位管理者功能測試表如表6-1所示。

小區車位字典測試表如表6-2所示。

小區車位信息測試表如表6-3所示。

業主繳費功能測試表如表6-4所示。

經過以上測試用例進行相關測試，未發現系統中存在問題，按照測試用例，系統運行一切正常。

6.4測試結果

測試結果表明，該系統大部分功能都可以實現。統計圖如圖6-5、6-6所示。

第七章 總結

為了完成此次基于SSM的小區車位管理系統的設計與實現，在項目開始前期，我對相關項目進行了大量的文獻研究，并對該項目能否順利完成進行了需求分析，后來對我的項目進行了概要設計、詳細設計等相關設計工作。在這個過程中我意識到有很多不足，比如我不太了解系統的開發過程，導致項目開發過程中遇到了很多小問題，很感謝老師對我的問題進行耐心的解答，把我不太了解的信息都跟我做了詳細解釋，這才會讓我的項目順利的完成。

在系統投入方面，該系統可以對一些老城區的小區車位進行信息管理，并可以在界面上顯示相關信息，取代了傳統的手工記錄和管理車位信息的方法。因此，開發該小區車位信息管理系統，可以有效地解決傳統人工車位管理的弊端，并且提高小區內車位的運轉效率。

致 ?謝

時光不會因為任何事物而停留腳步，盡管疫情偷走了我們一半的大學校園生活，畢業依舊如期來臨。至此我也要與我美好的四年大學生活做一個告別。由于疫情，我們不能回學校進行畢業答辯和畢業典禮，這可能是我們的遺憾了。 ??????

?我非常感謝我的父母為我提供良好的生活條件和一個接受高等教育的機會。父母的恩情無以回報，希望在將來我能盡我最大的努力孝順我的父母。希望以后能成為他們的驕傲。 ??????????

四年與我相伴最多的就是我的朋友和同學是他們讓我覺得大學的生活是豐富多彩的，讓我感受到了很多非常真摯的溫暖，更加珍惜和感恩身邊的每一個人。我無論將來大家去往哪個城市，我都真心的祝愿每一個人前程似錦。 ??????????????????????????????

我更要感謝我的母校給我提供了一個良好的學習平臺，感謝我的專業課老師是你們的認真負責，讓我對專業課有了更濃厚的興趣，使我不具困難在學習的道路上一往無前。感謝我的畢業指導老師，每一次周記，每一次指導每一次耐心的教誨，我都銘記在心，感謝您陪我度過大學生活的最后時光，并且也是最難忘的時光。在此祝愿各位老師工作順利。 ???????

?從懵懂無知的少年到現在即將步入社會的我，深刻感受到時光飛逝，時光也帶給我們經歷和成熟。論文結束，在此我要為我的大學生活畫上一個圓滿的句號。祝愿我能成為更好的自己。
