前言：每看一場國際賽事，每一刻監控森林風險，在沙漠、大海每打一個電話，都有無數衛星在工作。衛星專用網在我國發展很快，目前銀行、民航、石化、水電、煤炭、氣象、海關、鐵路、交通、航天、新華社、計委、地震局、證券等均建有專用衛星通信網，大多采用VSAT系統，全國已有幾千個地球站。

知識歸納卡

名? ?稱：衛星通信網絡結構及工作特點? ? ? ? ? ? ??

章? ?節：1L411033

歷年真題次數：5次

重要度：★★★★

老楊寶典圖片

歷年真題

【2018真題全國】9.VSAT衛星通信網絡的主要特點是（? ? ?）。

A.互操作性好，保密性差

B.組網靈活，獨立性差

C.通信效率高，可靠性差

D.設備簡單，智能化差

(點擊空白處查看答案)

▼

老楊解析：答案A。

【19版35頁】VSAT網絡的主要特點：?

設備簡單，體積小，耗電少，造價低，安裝、維護和操作簡單，集成化程度高，智能化功能強，可無人操作。

組網靈活，接續方便，獨立性強，一般作為專用網。用戶享有對網絡的控制權。

網絡結構模塊化，易于擴展和調整網絡結構。通信效率高，性能質量好，可靠性高，通信容量可以自適應，適用于多種數據率和多種業務類型。可以建立直接面對用戶的直達電路。

VSAT站很多，但各站的業務量少。有一個較強的網管系統，互操作性好。

衛星通信網絡結構及工作特點

衛星通信系統是將通信衛星作為空中中繼站，將地球上某一地面站發射來的無線電信號轉發到另一個地面站，從而實現兩個或多個地域之間的通信。衛星通信系統由通信衛星、地球站、跟蹤遙測指令系統和監控管理系統四部分組成。衛星通信線路是由發端地球站、上行傳播路徑、衛星轉發器、下行傳播路徑和收端地球站組成。

去年6月，工信部正式發放5G商用牌照后，國內5G建設就在如火如荼地進行著，即使現在處于特殊時期，國內5G建設依然未停下步伐，仍然為穩固中國在5G領域的地位努力著。不鳴則已一鳴驚人，2月16日，中國第一顆通信能力達到10Gbps的低軌寬帶衛星通信能力測試順利完成，意味著我國在“太空互聯網”的道路上邁出了關鍵的一大步。值得一提的是，這顆衛星能夠推動無人駕駛、遠程醫療等多種5G應用落地，更是推動AloT發展的重要設備，對日后通信網絡發展有著至關重要的意義。

1衛星通信系統

（一）衛星通信系統的分類方法

【判斷題】：只要在地球靜止衛星軌道上部署3顆通信衛星，通信范圍就可覆蓋整個地球表面。

(點擊空白處查看答案)

▼

說法正確！

通信衛星，是作為無線電通信中繼站的衛星。它像一個國際信使，收集來自地地球靜止軌道面的各種“信件”，然后再“投遞”到另一個地方的用戶手里。由于它是“站”在36000 公里的高空，所以它的“投遞”覆蓋面特別大，一顆衛星就可以負責 1/3地球表面的通信。如果在地球靜止軌道上均勻地放置三顆通信衛星，便可以實現除南北極之外的全球通信。當衛星接收到從一個地面站發來的微弱無線電信號后，會自動把它變成大功率信號，然后發到另一個地面站，或傳送到另一顆通信衛星上后，再發到地球另一側的地面站上，這樣，我們就收到了從很遠的地方發出的信號。??

（二）衛星通信系統的優點和缺點

?優點：

(1)通信距離遠，建站成本與距離無關，除地球兩極外均可建站通信。(2)組網靈活，便于多址連接。(3)機動性好。(4)通信線路質量穩定可靠。(5)通信頻帶寬，傳輸容量大，適合多種業務傳輸。(6)可以自發自收進行監測。

缺點：

（1)保密性差。(2)電波的傳播時延較大，存在回波干擾。單程傳輸時延約為0.27s。必須采取回波抵消技術。(3)存在日凌中斷和星蝕現象。

每個衛星通信系統，都有一定的網絡結構，使各地球站通過衛星按一定形式進行聯系。由多個地球站構成的通信網絡，可以是星形、網格形、混合形。

（三）衛星系統的工作過程

1.在一個衛星通信系統中，各地球站中各個己調載波的發射或接收通路，經過衛星轉發器可以組成很多條單跳或雙跳的雙工或單工衛星線路。衛星系統的全部通信任務，就是分別利用這些線路來實現的。

2.衛星通信系統的最大特點是多址工作方式。常用的多址方式有頻分多址、時分多址、空分多址和碼分多址，各種多址方式各具特征。

(1)?頻分多址方式(FDMA):把衛星轉發器的可用射頻頻帶分割成若干互不重疊的部分，分別分配給各地球站所要發送的各載波使用。

(2)時分多址方式(TDMA):把衛星轉發器的工作時間分割成周期性的互不重疊的時隙，分配給各站使用。

(3)空分多址方式(SDMA):衛星天線有多個窄波束(又稱電波束)，他們分別指向不同的區域地球站，利用波束在空間指向的差異來區分不同地球站。

(4)碼分多址方式(CDMA):各站所發的信號在結構上各不相同，并且相互具有準正交性，以區別地址，而在頻率、時間、空間上都可能重疊。

2VSAT衛星通信網

（一）VSAT網絡的主要特點：

1.設備簡單，體積小，耗電少，造價低，安裝、維護和操作簡單，集成化程度高，智能化功能強，可無人操作。

2.組網靈活，接續方便，獨立性強，一般作為專用網。用戶享有對網絡的控制權。網絡結構模塊化，易于擴展和調整網絡結構。

3.通信效率高，性能質量好，可靠性高，通信容量可以自適應，適用于多種數據率和多種業務類型。

4.可以建立直接面對用戶的直達電路。

5.VSAT?站很多，但各站的業務量少。

6.有一個較強的網管系統，互操作性好。

(二)?VSAT網絡結構VSAT網絡主要由通信衛星、網絡控制中心、主站和分布在各地的用戶VSAT小站組成。

??

1.?通信衛星可以是專用衛星，但大多數都是租用INTELSAT或衛星轉發器。

2.?網絡控制中心是主站用來管理、監控VSAT專用長途衛星通信網的重要設備，主要由工作站、外置硬盤、磁帶機等設備構成。

3.?主站主要由本地操作控制臺(LOC)、TDMA終端、接口單元、射頻設備、饋源及天線等構成。主要任務是:對VSAT衛星通信網各VSAT小站設備的運行情況進行實時監控;對全網各VSAT小站的軟件進行升級;對全網的各種業務電路進行分配與管理;完成各VSAT小站與局域網之間的數據傳輸交換。

4.VSAT小站是用戶終端設備，主要由天線、射頻單元、調制解調器、基帶處理單元、網絡控制單元、接口單元等組成，其可直接與電話機、交換機、計算機等各種用戶終端連接。

在VSAT網絡中的主要結構有:星形網絡、網形網絡、混合網絡。

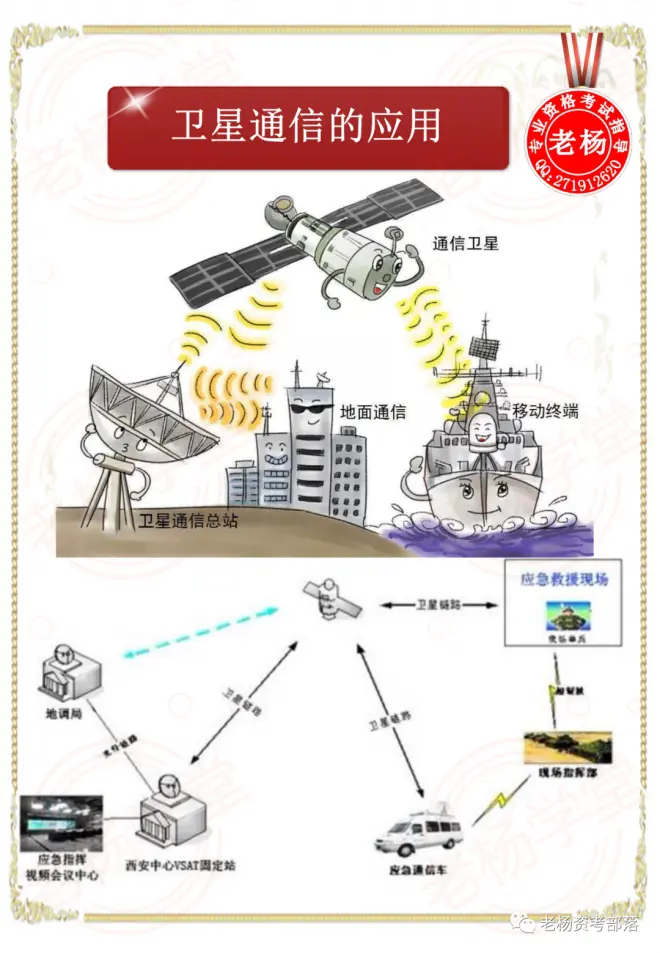

3衛星通信的應用

衛星應急通信在森林防火的重要作用

我國的重點林區大多位于偏遠山區，人煙稀少、山高林密、交通不便，地面無有線通信鏈路，空中無公共移動通信信號覆蓋，而且接通路網稀少，假設臨時通信線路困難，只有衛星通信可以解決森林火災現場與后方森林防火指揮機關的通信。

現代衛星應急通信技術的發展，從根本上解決了森林火災撲救中的“耳聾”的瓶頸，使得一旦發生火災，可以快速方便的建立起前方撲火指揮部與后方指揮中心（國家和省、市級防火指揮中心）的視頻、語音和網絡連接，實現了前后方防火指揮系統的一體化，高效快速的傳遞火場實況信息和撲火指揮指令，及時快速地組織有效的撲救，實現“打早、打小、打了”，將火災的損失降至最低。

以下來源于藍鯨寬帶衛星通信系統產品展示圖片

老楊給予學習建議

衛星通信系統實際上也是一種微波通信，它以衛星作為中繼站轉發微波信號，在多個地面站之間通信，衛星通信的主要目的是實現對地面的“無縫隙”覆蓋，由于衛星工作于幾百、幾千、甚至上萬公里的軌道上，因此覆蓋范圍遠大于一般的移動通信系統。
