? ? ? ?全向底盤具備結構簡單、運動靈活等特點。常見的全向底盤主要有2種：使用麥克納姆輪構建的全向底盤、使用連續切換輪（福來輪）構建的全向底盤。

? ? ? ?在機器人技術迅速發展的今天，機器人的移動技術也是不斷發展的，輪式移動系統是目前應用最廣泛和最可靠的移動機構。相對于目前已有的其它移動系統形式（如履帶式、蛇形式、跳躍式和復合式等）而言，輪式移動系統的優點為運動效率較高、承載能力較強、結構形式豐富、驅動控制相對簡單、運動方式機動靈活、行進速度相對較高，適用于物流倉儲行業（叉車）、工程車、清洗機器人、星球探測車、服務機器人等。移動機器人運動的靈活性是各種功能的基礎，目前移動機器人多采用全向輪移動機構，為了實現全向移動，一般機器人會使用連續切換輪或麥克納姆輪這兩種特殊輪子。

? ? ? ?連續切換輪與麥克納姆輪的共同點在于他們都由兩大部分組成：輪轂和輥?zhàn)?。輪轂是整個輪子的主體支架，輥?zhàn)觿t是安裝在輪轂上的鼓狀物。連續切換輪的輪轂軸與輥?zhàn)愚D(zhuǎn)軸相互垂直，而麥克納姆輪的輪轂軸與輥?zhàn)愚D(zhuǎn)軸呈 45° 角。連續切換輪與麥克納姆輪在結構、力學特性、運動學特性上都有差異，其本質原因是輪轂軸與輥?zhàn)愚D(zhuǎn)軸的角度不同。

? ? ? ?因?yàn)辂溈思{姆輪相對于連續切換輪最大的區別是它的輪輥安裝不是90°而是呈45°，因此一些以麥克納姆輪為底盤的運動裝置可以實現橫移、前行、旋轉、斜行及其組合運動方式。麥克納姆輪全向底盤的典型分布方式為H型分布。

? ? ? ?連續切換輪的典型分布方式主要分為三角形分布和十字形分布。由于其特殊的結構，連續切換輪全向底盤按輪數以及結構不同可分為：三輪全向底盤、四輪全向底盤、六輪全向底盤。

? ? ? ?今天我們來介紹一下十字形分布的連續切換輪（福來輪）全向底盤的結構設計與控制。

一、全向底盤機械系統

? ? ? ?該項目利用探索者平臺制作。這里以福來輪全向底盤機器人為例。其驅動系統采用精度較高的42步進電機；執行末端為伺服電機。通過四個步進電機運動的相互配合，四個步進電機驅動將圓周轉動轉化為直線運動。

二、全向底盤運動學示例

? ? ? ?全向福來輪底盤的一個特點是可以靈活的全向移動，四輪全向輪的全向移動需要四個輪的相互配合，運動方向和各個輪的轉向關系如下圖所示（箭頭方向表示輪或車的運動方向）：

? ? ? ?多邊形繪制算法：

? ? ? ?正六邊形和其它多邊形有一個相同的條件-每個頂角角度一致 ，并且所有的多邊形外角=360/n（n 為邊數），這樣的話兩條相鄰邊的角度是一致的，所以在這里我們采用了一種算法：? ? ??

? ? ? ?該算法的思路是：先以多邊形的一個頂點 A 創建直角坐標系，然后確定相鄰一條邊上另一個頂點 B 的坐標，利用插補法完成一條邊的繪制，然后再以頂點 B 為原點創建一個直角坐標系，繼續繪制下一條邊，重復上面的流程，完成多邊形繪制，通過這種方法，我們只需要知道多邊形的邊長和邊數就可以完成任意正多邊形的繪制。

? ? ? ?多邊形計算公式：

? ? ? ?n—為循環中繪制的第幾條邊為 0~（m-1）變量值

? ? ? ?m—總邊數

? ? ? ?L—邊長

? ? ? ?備注：坐標系原點為上一筆最終點，坐標系方向不變。

三、全向底盤的結構

? ? ? ?全向福來輪由主輪和副輪組成，主輪和副輪成垂直分布。

? ? ? ?全向底盤采用十字形分布的福來輪作為執行輪時，每個輪在斜 45°方向安裝，如下所示：

一、主要使用的電子硬件

? ? ? ?Basra控制板、BigFish擴展板、SH-ST擴展板。

二、電路連接

? ? ? ?① 硬件連接-電子元件

? ? ? ?② 電路連接

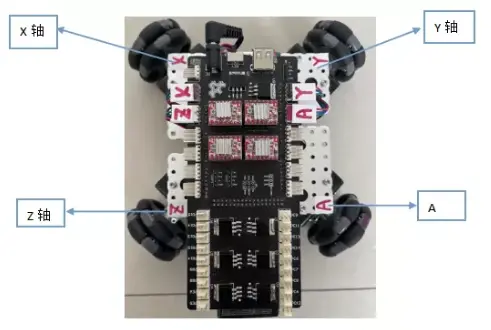

? ? ? ?按下圖進行電路連接，?我們先對機構的關鍵部件進行編號（見下圖）：

? ? ? ?接下來把步進電機線與擴展板進行連接（見下圖）：

一、程序編寫

? ? ? ?編寫程序并實現功能，下面給大家提供一個福來輪全向底盤機器人繪制正多邊形的參考例程，將其燒錄至主控板中。

二、效果演示

? ? ? ?福來輪全向移動底盤機器人除了可以繪制正多邊形，還可以實現寫字、繪制圖形、繪制特定曲線等功能。【詳細的程序源碼可加QQ交流群：221964861進行獲取】
