如果有朋友正好看過了我上期對U2720的評價，那你可能對type c顯示器有了一定了解。然而美中不足的是，戴爾在U2720等一系列Y19顯示器中，屏蔽了對自家舊款筆記本的支持。

當然，我們也無法確認，是不是由于筆記本自身驅動不再提供更新的緣故，從而間接導致了對顯示器的不支持！但無論如何，故意屏蔽自家舊款筆記本的這種行為，是我們作為消費者，必須抵制的！它既然可以在2019年屏蔽對2015年設備的支持，那是不是也可以在2020年繼續這么干，屏蔽掉2016年生產的設備？我覺得，如果說是我作為老板，作為資本家吧，為了利潤，為了多賺錢，為了降低舊款設備的維護費用，開源節流嘛，很可能是干得出來的！所以購買戴爾筆記本的同學，還是多留個心吧?。ㄆ鋵?shí)我已經徹底拉黑戴爾筆記本了）

?

目前市面上的電子設備，大都采用了Type-C接口，包括我們的手機和筆記本。尤其是在輕薄本上，非常常見，充電、數據傳輸、視頻信號都可以集成到C口上，這也正是Type -C接口的魅力所在?？墒悄阆脒^沒有，擺在你面前的卻是一座深不見底的黑淵。

?

OK，在正式探討前，我先提個問題：你認為像這種設備本身支持，比如XPS13 9350支持通過C口連接顯示器，但在實際使用過程中卻遇到阻礙的情況，是非常少見的，還是普遍存在的？思考一秒鐘，我來給你答案！

?

很明顯，這不是個例，而是普遍存在的！XPS 9350、9550作為最早搭載雷電3主控的Windows陣營筆記本，對于拓展塢的兼容性，并不一帆風順。它們采用的全功能雷電3主控，英特爾DSL6340，隨著后續驅動的更新，才逐漸解決了與絕大多數設備的兼容性問題。

?

僅僅是這樣還不足以證明大多數設備都存在兼容性問題，我還要舉更多例子：比如XPS 9350/9550不支持通過C口一線連接三星的一款顯示器（LS27A600UUEXXV），不支持聯想ThinkPad USB-C 拓展塢的視頻輸出功能，但它卻可以連接聯想生產的一款Type-C便攜顯示器（ThinkVision M14）。國內有個叫凡碩的顯示器小品牌，C口顯示不支持iPad Pro。

?

以上這些是關于普通Type-C拓展塢的兼容性情況，那雷電3呢？一般來說雷電3向下兼容Type-C，面對各種奇葩設計的拓展塢可能會遇到兼容性問題，勉強說得通，但雷電3專用設備標準更加統一，兼容性總該好點了吧？然而實際使用中，雷電3的兼容性表現更差，比如戴爾出品的TB15、TB16等雷電3拓展塢，連接到MacBook時，會遇到各種奇怪的問題，非常折騰，你可以把這些糟糕的問題丟給蘋果，但TB15、TB16在Windows筆記本上，兼容性表現也非常差，這也是為什么這幾款拓展塢在閑魚被當作洋垃圾售賣的原因，便宜沒好貨，好貨不便宜！

?

我無法去給你逐個分析造成這些現象的具體原因，因?yàn)閺S家們似乎很不樂意公開自己的設計規范（影響賣貨）。但你應該知道，這些兼容性問題，是存在的！并且沒人能保證，你買來的拓展塢或者顯示器，包括c to c的線材，通過C口連接一定可以正常使用。我再強調一遍，這個是不能保證的，記住我說的話！

?

咱先聊聊DP和HDMI吧，后面要講的東西也需要這個做鋪墊。首先就是，為什么選DP而不是HDMI？這是我們這期專欄標題涉及的一部分內容，那現在我就來解答這個問題。我這個人吧，對品牌沒什么忠誠度，也沒啥信仰，我比較喜歡聊產品，只聊產品的實際體驗，并且我認為，一款產品，參數再高，但它實際體驗差，那它就是垃圾，一款失敗的產品，它是沒有意義的，它唯一存在的意義就是坑消費者。我不是在暗示某些手機廠商啊，如果你覺得是，那可能hhhhh……

?

先聊體驗，再談參數，這是我的原則。那咱就先聊體驗唄，再聊理論方面的知識！我當時不是買U2720嗎，我也知道它是不支持舊款戴爾筆記本的（XPS 9350/9550，Precision 5510），所以我提前做好了準備，我買了一個拓展塢，但還是翻車了。當時還沒到貨之前，我用的還是筆記本，通過這款拓展塢配合U2518D，U2518D它是DP線的嘛，所以我用著很正常，也沒出什么問題，但是U2720不行！我買的是U2720QM，QM版本它附帶的是HDMI線，結果就出問題了！

?

筆記本通過拓展塢的HDMI接口連接U2720，我總感覺顯示器的顏色不太對，白色偏黃，

黑色又黑不下去，

我還特地的察了一下它這個黑色，嚴格來說不能算是黑色，它更接近灰色。

當時我并不知道這是什么原因造成的，因?yàn)槲抑坝肬2518D的時候是通過HDMI連接的AMD GPU（APU核顯）的機器，又通過拓展塢的DP接口連接的Intel（英特爾）核顯的筆記本，所以這里變量就很多，我一時間無法定位到具體的問題出在哪兒。但當時我對DP接口有一定了解，所以我又買了一根DP線，當通過DP線連接筆記本拓展塢的時候，顯示器顏色正常了。

但我仍然不能排除是不是顯示器（U2720）的HDMI接口或者拓展塢的HDMI接口有問題，因?yàn)槟莻€(gè)時間點，我把U2518D和之前裝的主機給賣掉了。

后來我又裝了一臺AMD（APU）的主機，證實了U2720的HDMI接口并不存在問題，問題出在拓展塢上。OK，你現在聽著肯定是覺得比較亂，云里霧繞的，毫無頭緒，那我給你捋一捋，直接告訴你答案。

?

答案就是：

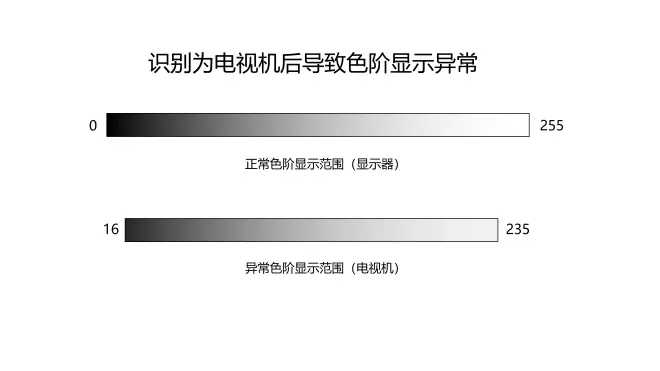

當通過HDMI接口連接（直連，沒有轉接頭，比如拓展塢什么的）到Intel（英特爾）核顯 或者 Nvidia（英偉達）獨顯的設備時，顯示器有概率會被識別為電視機，色階顯示范圍會從0~255一共256個色階，縮減到16~235一共220個色階，最終反映到顯示器的觀感上，就是白的不夠白，黑的不夠黑，因?yàn)樗С值淖畲笊A范圍縮減了。

AMD不存在這個問題，我不是AMD吹啊，過陣子我還要出稿聊5600G和5700G這兩顆APU的通病呢。咱就事論事，人家AMD的GPU真的沒有這個問題。

當然，遇到這種問題，你可以在GPU（顯卡）驅動程序界面，把這個色階范圍給改回來，改成正常值。

?

那還有一種情況，是不能改的！英特爾核顯的設備（不僅局限于Windows，采用英特爾核顯的mac也無法避免這個問題），通過拓展塢的HDMI接口轉接到顯示器，一定會把顯示器識別為電視機。

前些年，好像是在2016年之前，英特爾核顯驅動可以改，可現在這個選項它給屏蔽掉了，并且英特爾官方也知道這個bug，但它們不打算修！那這個態度就很明確了，英特爾它就是要故意刁難HDMI！所以你看小米那款筆記本，Pro15，對吧？它沒有標準的USB Type-A接口，全是C口，隨機附贈了一款拓展塢，那個拓展塢的顯示接口只有一個HDMI，這就很坑。你要是用它那個附贈的這個拓展塢外接顯示器，銳龍版本的還好，英特爾的就會觸發這個問題，當然，英特爾版本的接口有雷電4，不考慮它附贈的這個電子垃圾，還是要比銳龍版本的拓展性更強的。

?

為什么會在實際體驗上出現如此糟糕的問題，本質上還是利益糾紛造成的。HDMI接口問世比DP要早很多，它是由電視機廠商主導的一個標準，使用HDMI接口需要授權費；

而DP問世比較晚，它是由PC顯示器廠商主導的，目的是為了抗衡HDMI接口壟斷，使用DP接口是不需要授權費的。

那為什么拓展塢廠商非常喜歡用HDMI接口？一個是接口的普及率，電視可以做到家家有，但顯示器不一定；再一個就是核心因素了，成本問題，錢！DP雖然不收授權費，但產業鏈上更傾向于使用HDMI，HDMI一套設備下來，即使是加上授權費，也要比DP便宜，這就是原因所在，因?yàn)楫a(chǎn)業鏈成熟，可以壓低制造成本。你看可口可樂這么些年過去，價格一直都很穩定，HDMI也一樣啊，就是這么個道理。各大網購平臺上，凡是帶DP口的拓展塢，都要比HDMI接口的貴不少。

?

好多人都說HDMI和DP是平等的，技術上也確實如此，并沒有孰優孰劣，但我們終歸不能拋開體驗談理論！這就是我一直以來為什么強推DP接口的原因，PC行業許多顯示技術新特性，都需要使用DP，HDMI并不支持。我并不抵觸HDMI，可就現在這個情況，不用DP，你還有其他選擇嗎？難不成你還能去美利堅，拿槍指著英特爾和黃仁勛，逼他們用HDMI？對不起，壟斷就是可以為所欲為，DP本來就是英特爾看HDMI不順眼（正義的我不能坐視不管），不想受限于人，不想交授權費，拉著眾多PC廠商搞出來的一個標準，它不可能老老實實給HDMI做兼容的?。ǚ催^來，電視機廠商也不喜歡用DP）

?

為了推廣DP，英特爾和英偉達確實在不懈余力的給HDMI添堵！你說它砍色階是為了兼容電視機？這個實際上是說不通的，因?yàn)楝F(xiàn)在比較新的電視機都支持0~255色階！但英特爾和英偉達做的確實有點過了！網絡上流傳的AMD顯卡色彩好，就是這么個原因，所以大家不妨檢測一下自己的PC顯示器，看看驅動程序有沒有給使壞，限制住了顯示器的潛力。如果你想要用最簡單的辦法避免這些麻煩，那就乖乖使用DP接口，或者干脆購買使用AMD顯卡的設備。其實再往前倒推幾年（2014），英偉達和英特爾也在DP口上犯過類似的毛病，當時主流的顯示接口有HDMI、DP、DVI，顯示器色階可以正常工作的只有DVI接口，HDMI和DP色階都被限制在了16~235之間，當時這個惡性bug持續了一年左右。

你看，英特爾和英偉達還tm是個慣犯，有前科啊！當然，HDMI也不是什么好東西，只要你用，授權費就一直得交下去！

?

很多人在購買設備時有個疑問，HDMI和DP的線材是否也區分版本？一般來說，DP1.4和HDMI2.1及其以下版本的線材，都是通用的！所以你不必去購買一些國產品牌售價在百元左右的產品，這個屬于智商稅！當然也不完全是（至少大部分是），過于劣質的線材，電氣性能差，會產生干擾，影響信號傳輸穩定性。在前些年，國內有個叫綠聯的廠商，不按規范設計DP線材，針腳定義搞錯了，導致用戶燒毀主板和顯卡的不在少數。所以我其實更推薦你去淘寶拼多多或者閑魚這些購物平臺，去購買戴爾1.8m長的DP拆機線、Xbox的HDMI拆機線，廠家定制的東西，出貨量大，起碼質量上有保證，不會太差，最關鍵是便宜，性價比高，基本上都能做到十塊錢左右包郵，省出來的錢可以投到其他外設上。

?

歷史上還存在一些其他視頻接口，比如VGA等等。VGA、DVI、HDMI、DP，它們長得都不一樣！在這里，你可以簡單地理解為，一種協議，對應一種物理接口。直到Type-C的出現，打破了大多數人的認知！

?

我在這里留一個問題，你認為Type-C目前支持多少種協議？它使用什么方式傳輸視頻，又通過何種方式承載數據？

?

如果想要較為透徹的了解Type-C，我們得從USB接口聊起。

?

這是最常見的一種USB接口，它的名字叫做Type-A，采用USB2.0協議；

這是最常見的一種USB接口，它的名字叫做Type-B，采用USB2.0協議……嗯？不對吧，這倆接口長得不一樣?。繛槭裁词褂脜f(xié)議卻都是USB2.0？

?

在前面的顯示接口中，我有提到，一種協議對應一種物理接口，但這種說法并不嚴謹，甚至是錯誤的，你看同樣是USB2.0，他們都可以采用Type-A或者Type-B接口，實際功能并沒有發生改變！如果你樂意，你完全可以用HDMI的物理接口，走DP視頻協議，理論上是行得通的，只要你的針腳定義是正確的，它就可以正常使用。接口只是物理形態，并不能決定設備具體走什么協議，特定的接口走特定的協議，只是我們?nèi)藶橘x予給它們的概念，是協議選擇了接口，而不是接口衍生出了協議！

?

假設你面前有一條路，如果你想要增加這條路的車流量，有什么辦法？加寬道路，對吧？把一條路拓寬，變成兩條路，或者再寬些，4條。4條路，4條線，正好對應USB2.0！

某一天，我發現4條路車流量還是不夠快，所以我決定，再次拓寬道路，這一次我加到了9條，一共9條線，對應USB3.0，道路的運輸能力再一次大幅提升了，這就是線材傳輸能力的本質。那線材的傳輸協議為什么能向下兼容？答案是修路的同時，并沒有改變原本的道路，所以，高端線材可以向下兼容舊版協議！那Type-A和Type-B的接口物理形態不一樣，這是為什么？我好像沒辦法給你打一個較為恰當?shù)谋确剑抑荒芙o你為什么這么做的理由，在一些有特殊需求的設備上，比如對接口有體積限制，那這款設備就得采用小型接口。

?

隨著電子設備集成度的增加，Type-B接口似乎也逐漸無法滿足這種小型體積的需求，于是有了miniUSB和microUSB。

安卓機前些年最常用的接口就是microUSB，不過microUSB是一種先天殘疾的接口，有嚴重的設計缺陷，它的物理形態，導致了它非常容易損耗，插拔次數多了會變松，另一個原因則是它的物理形態導致的，這種接口最高規格只能支持到USB2.0，它內部最多只有5條線！

它的那個升級版本microUSB 3.0（移動硬盤上很常見的一種接口），嚴格來說和它已經不是同一種接口了，因?yàn)樗奈锢硇螒B(tài)不完全通用，3.0的接口能用2.0的接頭，3.0的接頭不能插2.0的接口，細的能往粗的接口插，粗的不能往細的接口插。

我還是那句話，如果你愿意，你完全可以定做一種自己專屬的接口！

?

也正是在microUSB后半段時期，手機廠商們打起了快充軍備競賽，但當時有個現象，大家的接口雖然一樣，但是快充卻沒法通用，這就涉及到我們接下來要聊到的東西了，協議！

?

什么是協議？協議究竟是什么？協議就好比交通規則，開機動車，就要走機動車道，步行就要走人行道，走哪條道，要走多塊，都是有規定的，這就是協議！

?

USB2.0有四根線，四根線對應接口的四個針腳，每個針腳的定義都是不同的！一個針腳負責供電，一個針腳負責接地（負極），兩個針腳負責數據傳輸，而USB3.0在2.0的基礎上又加了五條，所以它的復雜性和功能也大大提高了！

協議它是理論上的東西，超脫于物理層之上，但它在實際應用中又受限于物理基礎！你不可能在USB2.0的線材上強行跑3.0協議，因?yàn)樗木€材數量不夠，對吧，這是行不通的！路就那么點寬度，非要擠過去，車能走得動嗎？

?

至于國產快充，除了協議不一樣會導致線材有所區別，還有就是給線材加芯片來實現魔改快充，滿足自己的充電協議需求，這就是快充不通用的原因，而且手機本身也肯定不支持其他品牌的私有協議。比如說小米的快充，它就在標準的Type-A接口上自己定義了一個特殊針腳還加了芯片，所以說它的線材沒法在別家充電器上用快充，它的充電器也沒法使用標準的線材來支持快充功能，手機內部也采用了自家私有的設計，肯定也是和別家品牌的快充不通用的！

為什么要魔改而不是采用標準的USB3.0線材，答案很簡單，魔改更省錢！

?

OK，我只是舉個例子，來告訴你協議和物理層設計之間的關系，各大品牌快充什么樣，我也沒刻意去研究過，而且也不是我們本期要探討的主題！這只是作為一個思維拓展，方便你去理解。

?

再后來到了Type-C時代，也就是我們現在所處的環境。Type-C的物理形態，一口氣給了24（pin）個針腳，這24個針腳可謂是潛力巨大，仿佛有著令人著魔的魅力。于是乎，不僅原本的USB協議盯上了它，各種視頻協議和雷電協議，也盯上了這個充滿無限可能性的物理接口。

?

但Type-C并不完美！過多的針腳，為消費者增添了許多麻煩！這里面能整的花活可太多了，比如常見的C to C線材，它既可以是稍顯平庸的USB3.0線材，也可以是能力頂尖的雷電3線材，原因無他，只卻決于內部線材數量的多少，顯然，雷電3內部線材更勝一籌。

?

我在這里還是說一下吧，關于USB3.0的名稱問題，由于USB-IF協會，對USB3.0各個迭代版本的命名，過于混亂，在這里我們不會按照它們規定的名稱來稱呼，我們按協議速率來對線材和接口進行區分，USB3.0一共有三個版本，分別是

?

5Gbps （五千兆比特每秒 = ?5000Mbps = 5000Mbit/s = 625MB/S）

10Gbps（一萬兆比特每秒 = 10000Mbps = 10000Mbit/s = 1250MB/S）

20Gbps（兩萬兆比特每秒 = 20000Mbps = 20000Mbit/s = 2500MB/S）

?

如果你對USB3.0混亂的命名比較感興趣，你可以看一下這個。

OK，不想看也沒關系，我給你做個總結，我們用HDMI來舉例吧。HDMI2.1標準發布會后，HDMI聯盟宣稱，所有的HDMI2.0設備，都可以升級到HDMI2.1，嗯？臥槽，這什么操作??？硬件接口還能通過軟件OTA升級解鎖性能？HDMI聯盟牛*??！然而實際上并不是你想的那樣，它只是把原來HDMI2.0的接口給改名了，HDMI2.0的設備以后在宣傳的時候，可以聲稱自己是HDMI2.1，這個是官方承認的，即使接口的實際帶寬仍然是HDMI2.0，它也可以稱為HDMI2.1標準！總之就是這么個情況，當然，USB-IF協會改名不止改了一次，它每發布一個新標準，它就把舊標準的名稱改一次！為什么這么做？當然是為了賺錢啊，市場證明，名稱越亂，東西越好賣，把消費者搞暈了，那坑消費者的難度也就降低了。所以在這兒，我對USB3.0用帶寬（速率）來區分，而不是名稱。

?

我在前面有留下一個問題，你認為Type-C支持多少種視頻協議？雷電3自然不用講，大家都知道，然后是DP，大家也知道，我們暫時不聊這兩個，我們先聊簡單的。

?

第一個，DisplayLink。這項技術無視USB接口類型，即使是不支持視頻信號輸出的普通USB3.0 Type-A接口，也能使用這項技術進行顯示輸出。使用DisplayLink技術的拓展塢，需要在PC設備上安裝驅動才能正常工作。它的本質是通過USB協議和PC溝通。當安裝好驅動程序后，PC設備經過運算，把數據打包壓縮，通過USB協議傳輸給外部的拓展塢（也稱USB顯示適配器），拓展塢完成對信號的解碼，然后輸出畫面。它們之間溝通的時候，本質上是在通過USB協議進行數據傳輸，中間并沒有原生的視頻信號。由于不是原生的視頻信號，所以延遲也比較高，同時帶寬受限于USB協議（這玩意兒能跑多臺4K顯示器的原因是使用的壓縮技術）。

如果你恰好折騰過LGA 775平臺的主機，那你可能也接觸過集成顯卡（集顯）這個概念，集成顯卡并沒有我們現在這種核心顯卡（核顯）和獨立顯卡（獨顯）的運算功能，它完全是靠CPU運算，來進行視頻信號輸出的。OK，這些我們只做了解，無需深入，因?yàn)镈isplayLink這項技術，基本上已經被淘汰了，不過市面上還是有賣這種拓展塢的，大家需要注意。

?

第二個，MHL（Mobile High-Definition Link）。MHL是由三星、索尼、諾基亞等一眾手機廠商搞出來的標準，剛推出的那幾年，不少旗艦手機都搭載了這項功能，比如小米2S。

當時的手機普遍都采用了USB2.0的MicroUSB接口，對，你沒聽錯，使用MicroUSB接口，不僅可以走USB2.0協議，也可以走M(jìn)HL協議。

通過使用USB接口，傳輸?shù)膶?shí)則為MHL協議，就好比公路上既可以跑小汽車，也可以跑大貨車。手機連接到MHL拓展塢，芯片把MHL協議解碼，轉換為HDMI協議，然后通過HDMI線材連接到顯示設備。

我曾經說過，我寫專欄做視頻不僅僅是想要做一個簡單的科普，或者測評，更多的則是我想要傳達的一種思想，我的思考，解決問題的思路。那對于MHL，受限于時代，它當時既然可以采用較為低級的MicroUSB接口，那是不是現在也可以，使用更為高級的Type-C接口，對它進行向下兼容？

答案是可以，市面上也同樣存在部分在售的解決方案，當然，這個東西很少，因?yàn)镸HL也是一個被淘汰的技術！

?

第三個，HDMI Alternative Mode（簡寫HDMI Alt Mode）。這個我們就不展開介紹了，這項工作模式目前還僅存在于理論協議中，并沒有實際的產品！那你可能要問了，既然沒有使用這項協議的實際產品，為什么市面上卻存在Type-C直接轉HDMI的線材或者拓展塢、轉接器，并且是在不使用DisplayLink和MHL技術的前提下，別急，這里先賣一個關子。

?

目前我們已經探討了三種使用USB接口的外接視頻設備的解決方案，它們既有使用傳統USB協議的，也有使用專有協議的，然而很可惜，這都是一些即將淘汰，或者廠商壓根不打算用的技術。那現在還剩下兩個，DP和雷電3。也就是說，通過Type-C接口，我們目前至少有5種已知的視頻解決方案，而現在能用的，只有DP和雷電3技術！

第四個，DP Alt Mode （DisplayPort Alt Mode，全稱DisplayPort Alternative Mode）。它的中文名稱翻譯過來可以稱為DP交替模式、或者替代模式、備選模式、備用模式，這個就是我們常說的全功能Type-C，集成了視頻、USB數據、充電這三種功能（但受限于成本，拓展塢不一定會把這三種功都給你）。

它與傳統的DP接口是不同的，它采用了Type-C接口，但它的的確確是使用的DP協議！我們先來講一下原理，方便大家理解。Type-C接口的針腳很多，它的本質是通過使用USB3.0的線材來走DP協議，換句話來說，它的本質就是把USB3.0的線材來當作DP線材來使用。

當然，還是略有不同的。線材雖然表面上是一根線，但內部被分成了兩部分，一部分走DP協議，一部分走USB3.0協議，當然，這種模式下，被分成了兩部分，也就無法使用滿速的USB協議了，因?yàn)檐嚨辣徽加?，分出去一部分給DP了。

?

我們用筆記本和Type-C拓展塢連接來舉例。筆記本的全功能Type-C接口有從顯卡內部拉出來的原生DP信號，對，你沒聽錯，C口里拉出來的是原生的DP信號，沒有HDMI，只有DP這一種顯示信號！

當筆記本和拓展塢連接的時候，它們雙方各有一個叫PD控制器（PD controller）的東西，它倆會先嘗試進行溝通。

如果暗號對上了，它倆就會連接視頻、USB、和供電。

對不上那就不連接，可能就只能連接USB和供電功能或者干脆不能用等各種奇葩情況，這都是有可能的。

你可能對這個PD（Power Delivery）比較耳熟，比如說PD充電，但它不僅局限于充電，它實際上還是一種握手協議，它可以給USB設備實現更多高級的功能，就比如我們這里提到的DP Alt模式。

?

即使是DP ALT，它也有兩種工作模式。這個我在U2720顯示器測評那一期聊過，它不是有兩種連接模式嗎？一個叫高分辨率，一個叫高速率。這個是怎么回事兒？實際上是這樣，DP ALT模式呢，它有兩種工作模式，分別是4+0通道和2+2通道模式，誒，這就很奇妙，這兩種工作模式有共同點，它們的通道總數量加起來都等于4。

通道是什么？你就簡單的把他理解為線路多少，或者是道路數量的多少。這項技術，實際上涉及到了線材的通道選擇和多功能復用，從4+0通道模式到2+2通道模式，本質上就是把4通道摘出來兩條通道給0通道。這是DP ALT的兩種工作模式，但是要注意啊，DP也是分版本的，

DP1.4版本的情況下：

4+0通道（高分辨率模式）可以實現4k 10bit 60Hz+USB2.0；

2+2通道（高速率模式）的情況下可以實現4k 60Hz+USB 5Gbps，不過此時色深會從原先的10bit降為8bit。

DP1.2版本情況下：

4+0通道（高分辨率模式）可以實現4k 8bit 60Hz+USB2.0；

2+2通道（高速率模式）的情況下可以實現4k 8bit 30Hz+USB 5Gbps。

?

發生這種情況的原因是DP和USB3.0有兩條通道是共用的，互相搶帶寬。

當然，并不是所有設備都支持這兩種工作模式自由切換（大部分都不支持自由切換），有些拓展塢會鎖死4+0通道，也有的會鎖死2+2模式。當然，無論是DP1.4還是DP1.2它們都受限于木桶原則，短板定律，你的拓展塢支持DP1.4，但你的筆記本最高只能支持到DP1.2，那你就只能用DP1.2。

借著這個，我們趁熱打鐵，聊聊線材方面的限制！DP ALT對線材是有要求的，它的最低要求是USB 3.0 5Gbps的線材，但具體到產品，是另外一回事！

USB3.0的線材，根據針腳的定義并不會被區分為5Gbps、10Gbps、20Gbps這三種規格，但會因?yàn)榫€材本身的質量，比如長度、電氣性能和屏蔽等級，做區分！

一般是推薦選擇購買10Gbps及其以上的線材，能減少踩坑的幾率。當然，也存在特殊定制的USB2.0線材，讓它支持DP信號傳輸，這些都是在線材上的坑。

廠商不按套路出牌，消費者拿它們也沒辦法。（以U2720為代表的眾多Type-C顯示器，與支持雷電3或全功能Type-C的筆記本連接時，均采用DP Alt模式，XPS 13 9350也是使用的DP Alt模式，但實際使用中卻無法連接U2720，這說明即使同樣為DP Alt模式，也存在協議不規范、廠商動手腳的問題。）

?

講到這兒，你一定會有一個問題，全功能的C口沒有原生的HDMI信號，那HDMI接口的拓展塢或者Type-C轉HDMI的線材在技術上是如何實現的？

除了DisplayLink和MHL，其實就和你想的一樣，這種拓展塢和線材內部，有轉換芯片，它會將設備激發出來的原生DP信號轉換為HDMI信號，即使這樣很麻煩，但在實際生產中，還是要比原生DP接口的拓展塢或者線材成本更低。

還有個問題，像諸如這種Type-C轉HDMI、Type-C轉DP的線材或者拓展塢，是單向的還是雙向的？C口能不能反過來插顯示器上？

一般來說都是單向的，雙向的也有，但是很貴，線路板設計起來很麻煩，成本高，普通人也沒有這個需求。

?

我們說USB3.0 10Gpbs的線材，它如果是走了DP1.4協議，那它的帶寬不就超過10Gpbs了嗎？對，確實超過了，但我們對這個線材速率的稱呼，并不是以DP為標準的，它畢竟是個USB的線材，所以我們以USB3.0的速率來對它進行命名。

?

第五個，雷電3，目前已經發展到了雷電4。

嚴格來說雷電3并不是一項顯示技術，它是一種傳輸協議，一般來說，它的芯片和線材，也向下兼容我們上面提到的DP ALT工作模式。

雷電3它本質上是從CPU內部的PCIe總線拉出來的信號，所以它不僅能用來連接顯示器，它還能通過專用的拓展塢來連接顯卡。

?

雷電3能做到什么？它相比DP ALT模式有什么優點？首先是帶寬，它擁有40Gbps的帶寬，比目前最快的USB 3.0 20Gbps多出來一倍（如果扯上雙工和半雙工那就不止是一倍的差距了）！然后是標準更加統一，用戶不需要考慮這個C口是不是全功能的，筆記本上的C口只要標注了雷電3，那它就是全功能的，同時向下兼容全功能Type-C！不會說像Type-C一樣出現各種閹割，比如這個C口只能跑數據，那個C口只能用來供電，雷電3的接口不會出現這種情況。

?

最關鍵的，雷電3不會像DP ALT模式一樣，出現DP和USB3.0互相搶帶寬的情況。

雷電3專有協議的情況下，本質是把DP和USB信號進行混流，打個比方吧，就好比把這兩種信號打包壓縮在一起（由雷電3芯片負責壓縮打包混流，不會對CPU和GPU造成額外的負擔），通過雷電3專有協議進行傳輸，而想要達成這種狀態，除了線材必須是雷電3的之外，筆記本和拓展塢也都需要具有雷電3的主控芯片。

?

然而在實際使用中，我們不能只談優點，不看缺點，對缺點避之不談是一種極其不負責的行為。雷電3的缺點我們必須得認識到！雷電3在理論上標準更為統一，兼容性似乎更好，但下放到廠商，這就是另一回事了，前面我也提到過兩個案例，就是戴爾的那個TB15和TB16雷電拓展塢，兼容性很差，存在各種影響體驗的問題。

?

為什么廠家不愿意用雷電3？其實這個從商品的售價就能得出來一部分結論，通常搭載雷電3技術的拓展塢或者顯示器都很貴，拓展塢基本上都要在一千元以上，差不多是全功能Type-C拓展塢價格的十倍不止，百元檔位你買不到真正使用雷電3技術的拓展塢（二手洋垃圾除外），那些百元產品宣傳雷電3的，都是虛假宣傳，它們只是普通的Type-C拓展塢。顯示器支持雷電3技術的通常價格都是七八千元起步。

為什么這么貴？雷電3的主控芯片，價格并沒有那么離譜?。恐饕蜻€是得重新規劃電路板設計，而且還得考慮兼容性。（雷電拓展塢需求量低，導致其無法通過走量來均攤成本穩定利潤）

?

雷電3設備的兼容性，是非常重要的參數，筆記本的雷電3接口，兼容性一般都非常好，它既可以支持雷電3，也可以支持全功能Type-C，但是造拓展塢的廠家，會想方設法的節省成本！

?

廠家肯定不會去做一個同時支持DisplayLink、MHL、HDMI Alt Mode、DP Alt Mode、雷電3這五種技術的兼容性最強拓展塢，前三項技術都是被淘汰的，那我作為廠家，我為什么要浪費精力在落后的技術上？我造這么貴的一個拓展塢，會有人買單嗎？不虧錢就算是很理想了，更別說賺錢了！我不否認市場上確實有特例，比如華碩的MB16AC便攜顯示器，它就同時支持DisplayLink技術和DP Alt模式。但有更優秀的方案，肯定是用更優秀的，最關鍵是能節省成本！

?

所以廠家選擇了兩種雷電3拓展塢方案，一種是使用較為低端的雷電3主控，僅支持雷電3協議，不支持全功能Type-C的DP Alt模式，也就是說這種產品只能給支持雷電3的筆記本使用，C口僅支持全功能Type-C的肯定也就不能用這種雷電3拓展塢了，這種情況在市場上是比較常見的。

另一種則是高端點的雷電3拓展塢，它同時支持雷電3和全功能Type-C，也就是支持DP Alt模式。那像這種，是市面上兼容性最好的拓展塢，無論是雷電3接口的還是全功能Type-C接口的筆記本，它都可以兼容。當然，它肯定要更貴一些。

?

然而就目前而言，市面上并沒有能讓人很滿意的拓展塢，我們想要一款能讓自己滿意的拓展塢，最后大概率還是得靠自己設計，最懂自己需求的還得是自己。

?

接下來我們再聊一聊關于線材的問題，大家可能都有所耳聞，雷電3線材也好，支持視頻全功能的C to C USB3.0 10Gbps線材也好，它們的長度一般不超過1米。像這種不超1米的線材通常稱為被動線，這種線材上面是沒有專有芯片的（E-Marker不算專有芯片），雷電3的線材也就可以向下兼容，不影響使用，但超過了1米，就是另一回事了。

?

由于USB3.0和雷電3的線纜，采用了同軸線的設計，而他們的傳輸模式，又恰好是高頻信號，所以當長度到達一定限制時，信號就會衰減的非常嚴重，甚至不能使用，為了應對這種情況，主動線纜應運而生！

?

主動線的本質是位于線材兩端的主控芯片，對接收到的信號進行放大增益，從而降低衰減程度，達到延長線材的目的。然而很不巧的是，市面上大多數主動線纜都是采用的較為低端的雷電3主控，并不支持DP Alt模式，也就是說，雷電3的主動線，不能作為全功能Type-C線纜使用！

你騎著自行車，大喊著，我要上高速！這能讓你上嗎？高速上又沒自行車道，你怎么上啊？它上不了?。ㄟ@些問題一般都是出在C to C的雷電顯示器上，因?yàn)橥卣箟]的連接線一般都是不能隨便插拔的）

?

僅僅是普通的被動雷電3線材，起售價格都要一兩百，更何況是主動線呢。主動線的價格往往都在六七百元以上，所以對于普通用戶而言，雷電3的解決方案，遠沒有全功能Type-C物美價廉！

而且如果是僅作為視頻功能連接拓展塢和顯示器，雷電3并沒有顯露出足夠碾壓的優勢來吸引廠家和用戶更新?lián)Q代。但無論如何，作為消費者，沒人嫌自己的設備太強了，對吧？我可以不用，但你不能沒有！

?

話說回來，有沒有全功能Type-C（USB 3.0 10Gbps）的主動線？答案是有。嚴格來說是雷電3主動線附帶的一個功能！算是附屬產物吧！蘋果做了一條長達2M的雷電3主動線，但它同時還往下做了兼容，線材上除了有雷電3主控之外，還擁有一個賽普拉斯的PD控制器（CYPDC1186），讓它能夠在雷電3和全功能Type-C模式之間自由切換。

其實發展到今天，已經有1.8m的USB3.0 5Gbps的被動線了，所以說技術不是問題，因?yàn)榧夹g(shù)一直再進步，科技一直在刷新人們的認知，過去做不到的，不代表今天做不到，今天做不到的，不代表以后做不到！

?

哇哦~我們通篇下來都沒有提到Type-C和雷電3顯示器，我們只聊了拓展塢，但其實我已經講了。正如你所猜測的那樣，所謂的Type-C和雷電3顯示器，本質上只是把拓展塢集成到了顯示器上，就是簡單的拼接，并不是什么特別的技術，沒啥含金量！

?

最后我們再聊一下無線顯示技術，這個作為一個拓展，簡單了解一下。這項技術并不新奇，實際上它是WLAN技術的副產物。DLAN、Miracast、AirPlay還有華為顯示器的投屏功能等等，包括市面上賣的一些無線投屏器，這些投屏技術底層都是基于WLAN，受限于無線技術的傳輸帶寬和穩定性，相比有線連接還是有很大的差距，比如分辨率受限，延遲過高等等，還有很大的發展空間。

?

（Tips：關于WLAN和WiFi的關系，就好比日和太陽，大陸等地區稱WLAN，香港等地區稱WiFi）

?

我是一個堅定不移的無線黨，鼠標、鍵盤、網卡，這些能用無線就盡量用無線的，但最近我遇到的一些現象，卻讓我懷疑自己，這種想法真的正確嗎？

?

藍牙鼠標沒法在主板的BIOS界面使用。

?

通過2.4G接收器連接鼠標，和USB 3.0的移動硬盤走同一條拓展塢，無線鼠標的信號又會被強烈干擾。

?

而無線網卡在高負載使用2.4G頻段的WiFi時，也會對鼠標產生干擾。

切換到5G頻段吧，無線網卡它又會和USB3.0 10Gbps的接口打架，網速會被干擾的非常嚴重，甚至斷網！

?

朋友選擇了購買沒有無線網卡的主板，看來比我更有遠見，縱然有線不比無線方便，但他至少避免了很多問題，所以我真的是越來越不看好無線設備了，但還是想用，希望無線設備的發展能越來越好吧。

?

差不多到結束的時間了，雖然我在努力縮短本期專欄的內容，盡量讓它更加通俗易懂，但篇幅還是太長了，可不寫這么多，又會錯過許多重要的東西，需要大家花費一定的時間消化吸收。當然，我估摸著，這么長的專欄，能耐心看完的人應該沒有多少，更別說徹底理解了。大概率是看不完，或者看完之后還是一頭霧水，這里面留給消費者的坑實在是太多了，Type-C接口、連接線材，還有拓展塢和顯示器，統統都有坑！你買到能用的設備，僅僅是運氣足夠好，并不代表設備的兼容性夠強！想要這些技術徹底普及做好兼容性，恐怕還得等上10年！

?

如果你想要了解更加深入的相關內容，或許你應該去看我提供的參考鏈接，那里會有更加詳細的解答，我只是把其中的理論化繁為簡的做些科普，寫這些東西的目的不是為了提高閱讀門檻，而是為了下放知識。畢竟，科技是為了給人提供便利，不是給人添堵制造麻煩的。

?

OK，本期專欄就到這里，感謝大家的觀看，我是RainWay，我們有緣下期再見！

?

問：為什么沒有多聊一些具體的設備？

答：聊的設備太多就成帶貨大會了，授人以魚不如授人以漁。

?

問：DisplayLink相較其他便攜顯示技術有何區別？

答：無論是雷電3、DP Alt、HDMI Alt還是MHL，這4項技術都有GPU（核顯或獨顯）做支撐，是從設備內部顯示接口拓展出來的原生視頻信號，而DisplayLink則是借用CPU（中央處理器）模擬運算出來的，理論上你的CPU性能越強，延遲越低。

?

噴：這個UP講的毫無營養，白白浪費我這么多時間

答：我不是人民幣，也不打算討好別人。

?

致評論區：

提倡以友好交流為原則，噴請有理有據的噴，盡量不要暴露過多自己的“文學素養”。如果喜歡撒潑耍賴，建議及時接種狂犬疫苗。友商們不要太激動，控制好情緒，注意自己的言辭下限，拆解圖夠多了，哪里縮水大家都清楚，別給自己挖坑跳。
