國內穩壓器行業通過引進國外先進技術，使穩壓器產品品種、水平及高電壓穩壓器容量都有了大幅提高。穩壓器已經從人為調動電壓，到全自動，從小功率家用穩壓器，到大功率補償穩壓器，從電壓表指針顯示電壓，到數顯及今天的微型電腦顯示，一步步的突破，一步步創新，穩壓器行業的突破、創新也是對用戶的責任。穩壓器用途越廣泛，穩壓器責任和創新技術對于這個行業來講將是更待發掘與發展的方向。

可以發現，穩壓器可廣泛應用于工礦企業、鐵路、學校、醫院、科研等部門的電子計算機、精密機床、精密儀器、試驗裝置、電梯照明、進口設備及生產流水線等需要電源穩定電壓的場所。也適應于電源電壓過低或過高、波動幅度大的低壓配電網末端的用戶及負載變動大的用電設備，特別適用于一切對電網波形要求高的穩壓用電場所。當前國內企業生產的穩壓器品種包括超高壓穩壓器、換流穩壓器、全密封式穩壓器、環氧樹脂干式穩壓器、組合式穩壓器等等。下面介紹μModule穩壓器及LTM4647四相電路。

一、LTM4647穩壓器電路

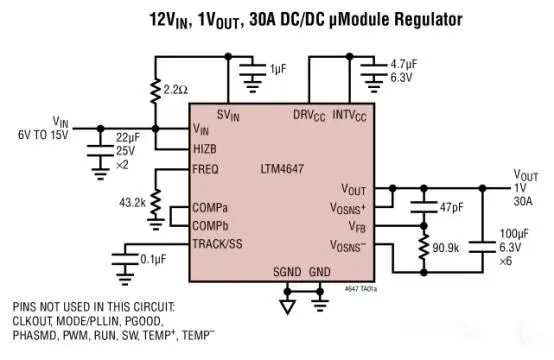

LTM4647是一款完整的30A輸出開關模式降壓型DC/DC μModule穩壓器?？稍谝粋€(gè)4.7V至15V的輸入電壓范圍內運作，支持一個0.6V至1.8V的輸出電壓范圍 （由單個外部電阻器來設定）。僅需少量的輸入和輸出電容器。總輸出電壓 DC 準確度在基準、反饋電阻、電壓、負載和溫度范圍內保證為 ±1.2%，而內置的遠端采樣放大器負責補償 PC 板的走線阻抗由于大負載電流的原因所引起的電壓降。

輸出電壓跟蹤和軟啟動功能允許用戶設定與其他系統電壓軌之間的排序。開關頻率可用單個外部電阻器設定在 400kHz 至 700kHz 范圍，或可同步至一個外部時鐘。故障保護功能包括過壓保護、過流保護和溫度監視。

其高效率設計可在從 12V 輸入至 1.0V 輸出之轉換中實現 87% 的效率，并提供 30A的連續負載電流。高開關頻率和一種電流模式架構的運用可實現針對電壓和負載變化的非?？焖偎矐B(tài)響應，并且未犧牲穩定性。該器件支持頻率同步、可編程多相運作、N +1 相位冗余度和用于電源軌排序的輸出電壓跟蹤功能。

二、LTM4647的四相電路

很多人都知道越多的相能夠提供更多的電流，那是不是相數越多越好呢？首先，我們先排除用料不同而每個開關電源的參數不同來說。相數越多，能夠提供的電流就越大，一般來說，一相能提供大約30A～80A的電流，三相能提供大約90A～270A的電流，四相能提供大約120A～320A。

憑借著小封裝尺寸和精準的電壓準確度，LTM4647 滿足高密度系統板的 PCB 面積限制條件，可為 FPGA、ASIC、微處理器和 GPU 等低電壓和大電流器件供電。編者認為主要應用于PCIe 板、電信、網絡和工業設備、基于云計算的系統、測試與測量、醫療及工業設備、負載點調節較合適。
