稀奇古怪五花八門的透鏡拿來當管鏡效果怎么樣？是騾子是馬走兩步兒

前言：

在這個系列文章中，把各種管鏡都裝上試試。

每一集評測一種管鏡，不敢說多么嚴謹公正，只是把管鏡最基本的性能展現出來。

如果對關于管鏡的詳細信息有興趣的觀眾，

推薦閱讀一下本篇的“上級目錄”《微距踩坑集·裝備系列·管鏡的概述》

?

有目錄，不迷路

?

1，文章閱讀說明

? ? ? 1.1，用作參考的物鏡

? ? ? 1.2，用作參考的標本

? ? ? 1.3，出片取樣的位置

? ? ? 1.4，無限遠空間距離

? ? ? 1.5，物鏡變倍和管鏡后焦距

? ? ? 1.6，文末評價

2，本文中的管鏡簡介

? ? ? 2.1，技術資料

? ? ? 2.2，安裝和轉接

3，實測拍攝

? ? ? 3.1，三豐5x

? ? ? ? ? ? 3.1.1，反裝

? ? ? ? ? ? 3.1.2，正裝

? ? ? ? ? ? 3.1.3，小結

? ? ? 3.2，三豐10x

? ? ? ? ? ? 3.2.1，反裝

? ? ? ? ? ? 3.2.2，正裝

? ? ? ? ? ? 3.2.3，小結

? ? ? 3.3，尼康20x

? ? ? ? ? ? 3.3.1，反裝

? ? ? ? ? ? 3.3.2，正裝

? ? ? ? ? ? 3.3.3，小結

4，總結

? ? ? 4.1，分辨率

? ? ? 4.2，色差控制

? ? ? 4.3，暗角
? ? ? 4.4，場曲控制
? ? ? 4.5，畸變控制
? ? ? 4.6，最佳適配
? ? ? 4.7，安裝便利度
? ? ? 4.8，外觀工藝
? ? ? 4.9，性價比
? ? ? 4.10，入手便利度

?

?

1，文章閱讀說明

?

?

1.1，用作參考的物鏡

在這個系列文章中，每種管鏡我都轉接成卡口安裝，主要是為了拆換方便。

目前以三個比較典型的物鏡為參考，這也是顯微攝影玩家比較常用的物鏡。

左：三豐M Plan Apo 5x/0.14

中：三豐M Plan Apo 10x/0.28

右：尼康Plan Apo 20x/0.75+蓋玻片0.17

?

后文簡稱三豐5x、三豐10x、尼康20x

?

（以后可能隨緣增減替換參考物鏡）

1.2，用作參考的標本和評價依據

?

測微尺：用于標定倍率，白背景拍攝。

后文簡稱“標尺”，是評價暗角的主要依據。

?

?

?

USAF1951分辨率測試板：直觀地觀察管鏡成像的分辨率、色差。

后文簡稱“分辨率板”，是評價對比度、倍率色差、邊緣視場像散的主要依據。

?

?

芯片：以芯片上整齊陣列的鍵合焊盤區域，直觀地觀察管鏡成像的畸變和場曲。

這塊芯片上還有一個視力表區域，適合觀察10x或更高倍率時單色細節的分辨率狀況。

后文簡稱 “焊盤” 和 “視力表”。

焊盤是評價畸變和高光細節色差控制的主要依據。

視力表是評價單色細節分辨率的主要依據。

?

?

不銹鋼直尺：表面拉絲處理的不銹鋼直尺，刻度線和文字是蝕刻陰文填充顏料的工藝。

這是最容易反應綜合出片素質的標本。微觀紋理豐富，布滿高光強反射細節，有高對比度的圖案，表面也相對平整。

后文簡稱“鋼尺”，是評價高光細節在具有一定景深的情況下成像效果的主要依據。

?

植絨消光布：黑色的植絨消光布，在鏡下可以觀察到植絨纖維的強反光細節，且細節具有連貫性和一致性。

由于植絨布的景深較大，焦外色差對堆疊圖像造成的影響比較明顯，是可以直觀觀察物鏡和管鏡位置色差控制性能的標本。

后文簡稱“黑絨”，以中心視場的位置色差為參考，是評價色差控制性能的次要依據。

?

?

1.3，出片取樣的位置

樣片取自全畫幅傳感器出片上的四個位置，并100%放大，橫向拼接成一個四格對比圖。

四個位置分別是：中心、上或下邊緣、左或右邊緣、四角。

對應視場范圍FN0、FN22、FN30、FN40位置。

反裝和正裝的對比圖上下拼接，上為反裝，下為正裝。

網頁寬度有限，5160x3188的拼接對比圖需要點大觀看。

?

?

?

?

除中心位置以外，其他三個位置分別對應FN22、FN30、FN40三種視場直徑，方便不同畫幅的玩家對比參考。

?

所有的樣片都經過Helicon Focus 8堆疊處理，以展示堆疊后的像質情況。

著重觀察邊緣視場由于像質降低造成堆疊偽像的現象。

單張照片在大視場高分辨率的顯微攝影中不具備實際意義，故不做展示。

所有的樣片都適當調整對比度和飽和度，以便觀察像差色差。

?

?

?

1.4，無限遠空間距離

在本系列文章中，根據管鏡轉接后的結構差異，以及偏振附件、同軸光附件的可用性，無限遠空間均設置在60~90mm范圍。

在本系列文章中，不使用物鏡緊貼著管鏡安裝的結構。

?

?

1.5，物鏡變倍和管鏡后焦距

在本系列文章中：

焦距明確的管鏡，以管鏡焦距為準，對物鏡的標稱放大倍率進行縮放。

無論暗角或邊緣像質水平如何，不使用變化管鏡后焦距進行擴倍或縮倍，讓無限遠空間內趨近于平行光束，真實展現管鏡在1x時的成像水平。

焦距不明確的管鏡，以邊緣像質、暗角、物鏡標稱倍率這三方因素均衡權重，測試調整出相對理想的畫質。

?

?

1.6，文末評價

在本系列文章中，將從以下幾個方面評價管鏡的綜合性能，比較主觀片面，僅供茶余飯后休閑參考。

0分是慘不忍睹活受罪，10分是美滋滋爽歪歪。

?

分辨率：通過觀察分辨率板和視力表的局部放大照片，取正裝或反裝的最佳表現，對中心和邊緣視場的清晰度做出評價。

?

色差控制：通過觀察分辨率板、焊盤、鋼尺的局部放大照片，取正裝或反裝的最佳表現，主要對邊緣視場的倍率色差做出評價。通過觀察黑絨照片，對全視場的位置色差做出評價。

?

暗角：通過觀察標尺和焊盤的全圖照片，對暗角做出評價。

在60~90mm無限遠空間時，是有條件安裝偏振或同軸光組件的，但此時很多管鏡會造成漸暈，尤其通光口徑比較小的管鏡。

暗角會給照片后期增加麻煩，而且可能降低邊緣視場的分辨率。

但也未必是壞事，有時暗角可以緩和邊緣視場的色差和像散。

?

場曲控制：通過觀察焊盤的堆疊序列照片，對場曲做出評價。

場曲可能有一部分是物鏡的原因，也可能是管鏡的原因。

在本系列中場曲不作為重點評價項目，而且場曲對于堆疊拍攝來說影響甚微。

?

畸變控制：通過觀察焊盤的全圖照片，對畸變控制做出評價。

畸變可能有一部分是物鏡的原因，不過三豐5x和三豐10x應該屬于畸變很小的物鏡，尼康20x畸變稍大一點。如果管鏡湊巧能對物鏡的畸變進行一定修正，那就是再好不過了。

由于畸變是后期非常容易修復的問題，裁切量極小，且對像質影響甚微，

因此本系列中畸變也不作為重點評價項目。

?

最佳適配：每個物鏡也有自己的脾氣，在參與測試的物鏡中，哪一個與管鏡匹配效果最佳。

?

安裝便利度：有的管鏡自帶標準的前后螺紋，很容易轉接，有的則需要自制轉接環。

?

外觀工藝：貨賣一張皮，外觀雖然遠不如出片重要，但器材黨怎么能拋棄外觀呢？更何況光學器件的外觀和制造工藝，很多時候是與成像性能掛鉤的。

?

性價比：未必是性能最好的，未必是價格最便宜的，花多大錢，到底能辦多大事？

?

入手便利度：光好使不管用，買不到全白瞎。

2，本文中的管鏡簡介

?

? ? ? 2.1，技術資料

沒有資料可追溯，來路不明的工業鏡頭一個，

叫F200也不知道是不是焦距200mm。

成色不太好，鍍膜有不少細微劃痕。

結構跟前兩個長焦線掃頭一樣，4片4組對稱結構。

外徑40，長35.9，外側鏡片通光直徑30.6，光纜直徑多大不知道，懶得拆了。

外殼上有一處臺階，估計是區分正反面的。

前兩個線掃的表現都還可以，這個也值得試試。

?

? ? ? 2.2，安裝和轉接

沒有現成的轉接環可以用，老辦法3D打印變徑套，裝在卡口延長筒里。

?

?

3，實測拍攝

焦距不明確，就當F200用，物鏡不做變倍。

也不知道原本哪邊是像面哪邊是物面，隨便取，

就當臺階朝向物鏡為正裝，臺階朝向相機為反裝。

?

?

?

? ? ? 3.1，三豐5x

?

? ? ? ? ? ? 3.1.1，反裝，無限遠空間64mm，放大倍率4.98x

看起來直徑不小了，確有比較明顯的暗角。

輕微的枕形畸變。

? ? ? ? ? ? 3.1.2，正裝，無限遠空間64mm，放大倍率4.98x

暗角和畸變狀況與反裝相同。

?

? ? ? ? ? ? 3.1.3，小結

?

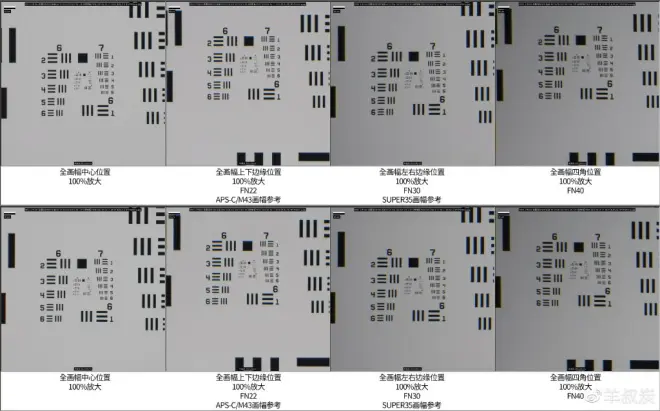

分辨率板

反裝全屏對比度良好，中心像質優秀，FN30~FN40有輕微倍率色差。

正裝在FN22范圍內像質優秀，FN30~FN40色差稍嚴重。

?

?

焊盤和鋼尺

正裝和反裝在FN22范圍內都有優秀的像質，反裝相對更好一點。

邊緣視場像散嚴重。

黑絨

反裝的軸向色差控制稍好一點，算是同類管鏡種的一般水平。

?

?

?

?

? ? ? 3.2，三豐10x

?

? ? ? ? ? ? 3.2.1，反裝，無限遠空間64mm，放大倍率10.03x

輕微的暗角，輕微的枕形畸變。

?

? ? ? ? ? ? 3.2.2，正裝，無限遠空間64mm，放大倍率10.03x

暗角稍顯嚴重，輕微的枕形畸變。

?

? ? ? ? ? ? 3.2.3，小結

?

分辨率板

反裝中心視場像質極佳，離開中心視場漸漸出現倍率色差，邊緣視場像散比較明顯。

正裝與反裝效果雷同，邊緣視場像散稍有緩和，倍率色差更加明顯。

?

視力表

對于單色細節，正裝和反裝的中心視場像質優秀，

FN30以外分辨率稍有降低。

?

?

焊盤和鋼尺

幾乎很難區分正裝和反裝了，FN22范圍內像質優秀，

FN30~FN40范圍色差控制良好，但由于像散漸漸出現，造成不可修復的堆疊偽像。

?

?

黑絨

正裝的軸向色差控制表現很好，焦外只有非常少的藍紫色。

?

?

?

?

? ? ? 3.3，尼康20x

?

? ? ? ? ? ? 3.3.1，反裝，無限遠空間70mm，放大倍率19.94x

明顯的暗角和明顯的枕形畸變。

?

? ? ? ? ? ? 3.3.2，正裝，無限遠空間70mm，放大倍率19.98x

與反裝相同，明顯的暗角和明顯的枕形畸變。

?

? ? ? ? ? ? 3.3.3，小結

?

分辨率板

反裝在全市場內倍率色差幾乎沒有，邊緣視場像散導致分辨率降低

正裝在邊緣視場有輕微色差，且伴隨像散。

此處開始懷疑這個線掃鏡頭的焦距不是200mm，導致對比度非常低。

?

視力表

中心視場具有不錯的分辨率，但對比度過低，像質不可用。

邊緣視場糊，而且對比度很低。

?

?

焊盤和鋼尺

對比度過低，無法正常堆疊成像，

邊緣視場嚴重像散。

?

黑絨

軸向色差比較嚴重，不過已經無所謂了。

?

?

?

?

4，總結

?

? ? ? 4.1，分辨率

三豐5x和10x在FN22范圍內可以給9分，優秀的像質。

全畫幅就算了，用不了，邊緣視場最多4分。

尼康20x無法正常使用，勉強看個影，給2分吧。

這只鏡頭的焦距應該不是準確的200mm，擇良辰吉日對個無限遠再試試吧。

?

?

?

? ? ? 4.2，色差控制

匹配三豐兩個物鏡無論正反裝，在邊緣視場均出現一定程度的倍率色差，影響較小可以給7分。

尼康20x倍率色差極小，但這也沒啥用。

?

?

? ? ? 4.3，暗角

三個物鏡都有比較明顯的暗角，但還在后期可以拉回來的水平。

?

?

? ? ? 4.4，場曲控制

三個物鏡均沒有出現明顯的場曲，堆疊不受影響。

?

?

? ? ? 4.5，畸變控制

匹配三豐兩個物鏡，有輕微的枕形畸變，相比其他管鏡的畸變較為明顯。

尼康20x的畸變相比其他管鏡有所減輕。

?

?

? ? ? 4.6，最佳適配

矬子里拔將軍，三豐5x和10x在C畫幅上有良好的像質表現，正反裝沒什么區別。

?

?

? ? ? 4.7，安裝便利度

4分，沒有現成的轉接件，需要DIY，還好外殼是比較規矩圓柱體。

?

?

? ? ? 4.8，外觀工藝

6分，比較精致的金屬機加工外殼，內壁螺紋消光工藝，比塑料的線掃頭強多了。

就是可能年代久遠或保存環境惡劣，鏡片鍍膜劃傷嚴重。

?

?

? ? ? 4.9，性價比

6分，像質上比另外兩個塑料殼的線掃可差遠了，就圖一樂吧。

?

?

? ? ? 4.10，入手便利度

9分，海鮮攤有賣。

寫完撒花??ヽ(°▽°)ノ???ヽ(°▽°)ノ??ヽ(°▽°)ノ??ヽ(°▽°)ノ?

下集預告：

骨骼精奇·徠卡DM1000拆機管鏡

?

?

?

?

近期文章導讀：

20221016 微距踩坑集·變戲法兒系列·HeliconFocus·迷之對焦自調節參數

20221203 微距踩坑集·變戲法兒系列·一種為顯微照片標定標尺的方法

20230317 微距踩坑集·變戲法兒系列·透射偏光攝影入門教程·全本

20230324 微距踩坑集·裝備系列·經濟型顯微攝影鏡筒入手教程

20230423 微距踩坑集·裝備系列·管鏡的概述

20230427 微距踩坑集·管鏡系列·圖一樂兒·酒紅線掃F180

20230502 微距踩坑集·管鏡系列·業界標桿·尼康MXA22018

20230505 微距踩坑集·管鏡系列·人手一個·Raynox DCR-150

20230510 微距踩坑集·管鏡系列·便宜大碗·南陽膠合F180

20230515 微距踩坑集·管鏡系列·微距經典·適馬LSA

20230520 微距踩坑集·管鏡系列·強人所難·奧林巴斯U-BI30管鏡

20230521 微距踩坑集·管鏡系列·色彩豐富·單片近攝鏡

20230523 微距踩坑集·管鏡系列·意外發現·酒紅線掃F200

20230528 微距踩坑集·管鏡系列·C幅王者·尼康MXA20696

20230531 微距踩坑集·管鏡系列·毒德大學·徠卡16542近攝鏡

20230606 微距踩坑集·管鏡系列·大材錯用·蔡司Primostar管鏡

20230612 微距踩坑集·管鏡系列·日系小眾·MARUMI DHG Achromat 200

?

?
