布局示意圖：

紅色：壩軸線

蘭色：監測橫斷面，一般不少于3個，300m內間距20~50m，300m外間距50~10m。黃色:監測縱斷面，一般不少于4個。上游壩坡正常蓄水位以上應布設1個。

斷面示意圖：

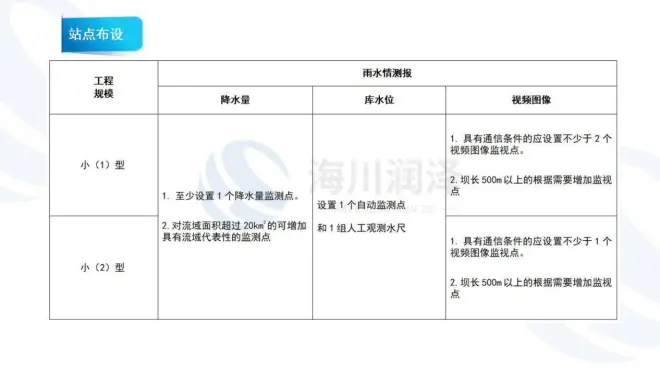

水雨情監測：實時水位、雨量數據，為蓄水調水、防汛抗旱提供及時準確的數據支撐。

降雨量：實時降雨量、累計降雨量。降雨量會直接影響水位高低。

水位：汛限水位、正常蓄水位、設計洪水位等。

圖像、視頻監控：對水色、漂浮物、異常情況等實時監控，讓管理更及時高效。

語音對講、喊話：告警作用等

站點施工：

一、結合水庫資料、設計方案、圖紙勘查現場：標記記錄安裝位置（經緯度等）、所需水尺根數、立桿高度、橫臂長度、所需線纜長度、水準點高程校核、確認并記錄現場供電、現場網絡信號、現場交通情況等。

二、勘察資料確認，施工計劃制定、設備輔材采購、立桿定制、人員組織等。

三、基礎開挖澆筑、線纜溝開挖等。

四、設備、立桿組裝固定，線纜敷設回填等。

五、設備調試、平臺聯調。

GNSS監測：利用北斗高精度定位技術，通過觀測大壩整體的微小變形量，構成統計分析模型，預測變形體長期的變化趨勢。觀測精度可達毫米級。

人工觀測：用精密水準儀等設備定期對壩體形變狀態進行觀測，對觀測資料匯總整編

站點施工：

一、結合水庫資料、設計方案、圖紙勘查現場：標記記錄安裝位置（經緯度等）、所需線纜長度、監測點、基點高程校核、確認并記錄現場供電、現場網絡信號、現場交通情況等。

二、勘察資料確認，施工計劃制定、設備輔材采購、立桿（觀測墩）定制、人員組織等。

三、基礎開挖澆筑、線纜溝開挖等。

四、設備、立桿組裝固定，線纜敷設回填等。

五、設備調試、平臺聯調。

GNSS站點：

人工觀測：

滲壓監測：滲流不僅使水庫損失儲水量，還極易引起管涌、流土等滲透變形。

壩體內滲流的水面線叫做浸潤線。實時了解浸潤線高程，結合安全浸潤線高程，提高對壩體安全監測的時效性，及時性，科學性。

浸潤線示意：

土石壩穩定的一個關鍵因素是浸潤線的位置（土石壩內土壤的完全飽和帶）。在安全的水壩中，這個飽和帶被很好的限制在地表以下。

站點施工：

一、結合水庫資料、設計方案、圖紙勘查現場：標記記錄安裝位置（經緯度等）、測壓孔鉆深、所需測壓管及線纜長度、確認并記錄現場供電、現場網絡信號、現場交通情況等。

二、勘察資料確認，施工計劃制定、設備輔材采購、立桿、測壓管定制、人員組織等。

三、測壓管鉆孔、基礎開挖澆筑、線纜溝開挖等。

四、測壓管安裝、滲壓計設備、立桿組裝固定，安裝考證表記錄、線纜敷設回填、孔口保護裝置制作等。

五、設備調試、平臺聯調。

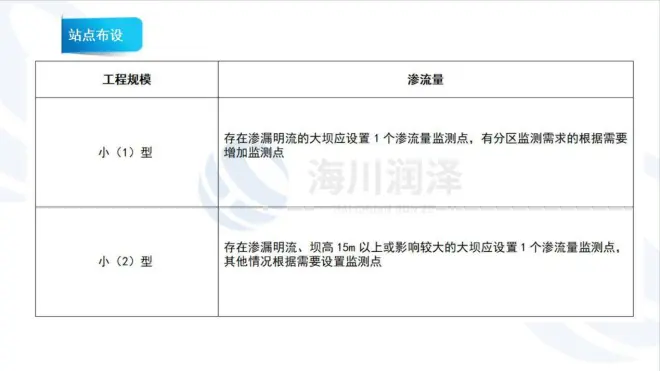

滲流監測：將滲水匯集到集水溝內進行直觀監測，掌握水工建筑物及其地基的滲流情況，分析判斷是否正常和可能發生不利影響的程度及原因，為工程養護修理和安全運用提供依據。

站點施工：

一、結合水庫資料、設計方案、圖紙勘查現場：標記記錄安裝位置（經緯度等）、集滲溝及線纜長度、確認并記錄現場供電、現場網絡信號、現場交通情況等。

二、勘察資料確認，施工計劃制定、設備輔材采購、立桿定制、人員組織等。

三、集滲溝修建、基礎開挖澆筑、線纜溝開挖等。

四、量水堰計設備、立桿組裝固定、線纜敷設回填、保護裝置制作等。

五、設備調試、平臺聯調。

三、施工介紹

水位尺：

按照《水位觀測標準》（GB/T50138-2010）中的有關要求設置直立式水位尺。并定期進行人工觀測，以便與自動觀測進行校核。

1、水尺為搪瓷或不銹鋼材料，1m高，寬約10cm的尺板組成，分辨力1cm。（其他尺寸可定制）。

使用時將水尺板固定在水尺樁上。沿水位測量斷面設置一組水尺樁，裝上水尺板，構成直立式水尺。

2、水尺樁由混凝土材料制成，牢固固定在岸坡或上游壩面。相鄰水尺樁之間的水位刻度要有一定的重合（如20cm），以保證讀到任一水位。

3、安裝完成后，用精密水準測量方法確定每根水尺的零點高程。在讀取水尺板的水位刻度讀數后，加上該水尺的零點高程即為水位高程。

4、當測量斷面建筑物有合適的直立面時，可沿建筑物直立面直接安裝水尺板。

雷達水位計：

1、雷達水位計的現場安裝非常簡單。將水位計安裝在預制的立桿支架或壩體上即可。如圖所示

（1）、安裝時避免水面漂浮物多的地方。

（2）、水位計下方一定范圍內不應有其他物體，以免造成反射，產生測量錯誤。

（3）、安裝儀表時注意最高液位不得進入測量盲區。

（4）、將儀表接地，增加防雷措施。

（5）、信號電纜縛設保護管進行保護。

氣泡水位計：

當迎水坡較緩，在壩體上采用雷達式水位計無法觀測到死水位時，可采用氣泡式壓力水位計。安裝示意如圖所示。

氣泡式水位計是通過一根氣管向水下的固定測點吹氣，使吹氣管內的氣體壓力和測點的靜水壓力平衡，通過測量吹氣管內壓力實現水位的測量，其傳感器置于水面以上。

①氣管的鋪設是氣泡式壓力水位計安裝中最重要的環節。鋪設氣管應遵循以下原則：

a)氣管應平穩下行并盡量沿直線鋪設。

b）氣管長度不宜超過150m；氣管有拐彎的部分彎曲度不能過于尖銳，應讓氣管有一個光滑的通道。

c）氣管的末端應設法固定在保護管內部，防止氣管在水中飄動影響測量的準確性。

d）用高密度混凝土塊且有份量的、穩定的插入河岸的關鍵部位以固定氣管，防止洪水威脅或塌陷，或?qū)夤芄潭ㄔ谝延械姆€(wěn)定建筑物上。

②氣室的固定安裝

在保護管安裝前先把氣容固定好（用螺絲或者焊死固定在堅韌的金屬上）然后直接進行安裝，安裝時固定水上部分的金屬管即可。

雨量計：

降雨量觀測點選擇在周圍空曠、平坦、不受突變地形、樹木和建筑物以及煙塵的影響，雨量監測設施周邊20m 范圍內不得有高桿作物、樹木等。雨量筒周邊應避開障礙物，無法避開時，障礙物到雨量筒的距離與障礙物的高度比不得小于兩倍，以確保該場地上觀測的降雨量可以代表水平地面上的降水水深。

①安裝前檢查儀器完整性及靈敏度。

②安裝固定雨量筒、調平及安裝穩固。

③調整翻斗支架水平：檢查和調整翻斗使其水平。

④安裝輸出信號線：與遙測終端連接，鎖緊外筒，鎖緊螺釘。

⑤安裝完成后，再次檢查安裝是否正確，儀器運轉是否正常，

并檢查量測精度是否符合要求。

攝像頭：

1、視頻監視點宜設置在大壩、溢洪道、放水涵等位置，重點監視大壩全貌，兼顧水尺、溢洪道進（出）口、放水涵出口、壩后滲漏等。

2、設置在壩頂?shù)囊曨l監視點可以考慮與雨水情站點聯合布設，統一建站、集中供電；其他視頻監視點可獨立設置。

3、攝像頭安裝在視野開闊、光線充足的位置，離地面高度不小于2米，應具有防水、防塵、防盜等措施。

Gnss：

（1）在選取的點位上先開挖一個60*60*80cm的基坑（具體尺寸依據現場及設計方案）；

（2）制作觀測墩的澆筑模板，制作60*60*20cm的正方形模板（具體尺寸依據現場及設計方案）；

（3）水泥標號不低于325，按照C25的混凝土強度標準進行混凝土拌和；

（4）放入地籠、制作好的模板，澆筑混凝土，進行振搗直至混凝土與模板齊平；

（5）靜止12小時后拆模。

（6）設備安裝，固定立桿、將設備固定在強制對中器上，連接線纜。

（7）設備調試，對每個監測點進行IP規劃，對主機設置好IP號和端口號，調試并做記錄保存。

觀測墩要求

1）開挖至相對固定的部位， 澆筑鋼筋混凝土底座和柱身。

2）基點布設在兩岸山坡上， 布設位置要求堅實、 可靠， 避免自然及人為影響。 基點采用整體鋼筋混凝土結構， 立柱高度大于 1.2m。 對于埋設在巖基上的工作基點， 底 座可直接澆筑在巖石上； 對于埋設在土基上的工作基點或增設的非固定工作基點， 底座必須埋入地面或壩面 0.6m 以下至原狀土層。

3）底座部分為 1m×1m×0.4m； 柱身為臺柱體， 與底座相連， 柱體頂部尺寸為 0.3m×0.3m ， 底部尺寸為 0.6m×0.6m ， 工作基點高度為 1.5m ， 觀測墩和校核基點高度為 0.9m（具體尺寸依據設計方案）。

4）頂部埋設強制對中底盤， 底盤的中誤差小于 0.2mm。

5）在測墩基座上澆筑一混凝土結構， 并且該結構與測墩基座緊密接觸， 同時埋設水準標點。

6）若采用視準線法， 則各測點的強制對中底盤心位于視準線上， 其偏差不得大于 10mm ， 傾斜度不得大于 4″。

基點觀測墩：

水平位移測點觀測墩：

垂直位移測點觀測墩：

垂直位移測觀測墩：

水準點：

基本水準點應從國家三等及以上水準點用不低于三等水準引測。

水準點一般由混凝土制成，深埋到凍土線下，標石的頂部埋有耐腐蝕的半球狀金屬標志。

測壓管：

施工順序：

(1)造孔

(2)測壓管制造

(3)測壓管安裝

(4)封孔

(5)靈敏度檢驗

(6)管口保護

(7)表格記錄

(1)造孔

采用150型地質鉛機鉆進，開孔直徑100～110mm，干鉆，嚴禁用泥漿固壁或清水循環鉆進。為防止塌孔，可采用套管固壁。對巖芯進行編錄描述。終孔后，測量孔斜，以便精確確定測點位置。

(2)測壓管制造

測壓管由透水段和導管段組成。透水段可用導管管材加工制成，面積開孔率約10%～20%，孔眼形狀不限，但須排列均勻且內壁無毛刺，透水段長度約2m左右，外部包扎足以保證防止土顆粒進入的無紡?fù)凉た椢?，管底封閉。導管長度視管材和埋設方便而定，兩端接頭處宜用外絲扣，用外箍接頭相連。

(3)測壓管安裝

埋設前，應對鉆孔深度、孔底高程、孔內水位、有無塌孔以及測壓管加工質量、各管段長度、接頭、管帽情況等進行全面檢查并做好記錄。

下管前應先在孔底填約10m厚的反濾料。下管過程中，必須連接嚴密，吊系牢固，保持管身順直。就位后，應立即測量管底高程和管水位，并在管外回填反濾料，逐層夯實，直至本測點的設計進水段高度。從孔底至反濾料頂面的孔段長度，才是真正的測壓管進水段(可大于測壓管管體透水段) ，也是該測壓管的實際監測范圍，故須在埋設中嚴格遵守設計意圖，精確測量并記錄存檔。

對反濾料的要求，既要能防止細顆粒進入測壓管，又要有足夠的透水性，一般其滲透系數宜大于周圍土體的10～100倍，對粘性土或砂壤土可用純凈細砂；對砂礫石層可用細砂到粗砂的混合料?；靥钋靶柘磧?、風干，緩慢入孔。

(4)封孔

封孔材料，采用膨潤土球（或高崩解性粘土球）。要求在鉆孔中潮解后的 滲透系 數小于周圍土體的滲透系數。土球由直徑 5～10mm 的不同粒徑組成，應 風干，不宜 日曬、烘烤。封孔時需逐粒投入孔內，必要時可摻入 10％～20％的 同質土料，并逐層 搗實。切忌大批量?jī)A倒，以防架空。管口下 1～2m 范圍內應用夯實法回填粘土。封至設計高程后，向管內注水，至水面超過泥球段須面，使泥球崩解膨脹。

(5)靈敏度檢驗

測壓管安裝、封孔完畢后應進行靈敏度檢驗。檢驗方法采用注水試驗，一般應在庫水位穩定期進行。試驗前先測定管中水位，然后向管內注清水。若進水段周圍為壤土料，注水量相當于每米測壓管容積的3～5倍；若為砂粒料，則為5～10倍。注入后不斷觀測水位，直至恢復到或接近注水前的水位。對于粘壤土，注水水位在五晝夜內降至原水位為靈敏度合格；對于砂壤土，一晝夜降至原水位為靈敏度合格；對于砂礫士， 1～2h降至原水位或注水后水位升高不到3～5m為合格。

(6)管口保護

靈敏度檢驗合格后，盡快安設管口保護裝置。管口保護裝置，采用現澆混凝土底座或磚石砌筑，預埋膨脹螺絲，再安裝鋼制保護蓋，該結構簡單、牢固，能防止雨水流入和人畜破壞，且具有鎖閉功能，開啟方便。

(7)施工記錄

施工過程中，應填寫好鉆孔記錄表、測壓管埋設記錄表及測壓管考證表等相關表格。

滲壓計：

(1)直接在測壓管內安裝滲壓計。

(2)滲壓計在埋設前，必須進行室內檢驗及現場檢定。

(3)安裝前，需將滲壓計在水中浸泡 2 小時以上，使其達到飽和狀態， 并保持飽和狀態。

(4)安裝時，先取下儀器端部的透水石，在鋼膜片上涂一層黃油或凡士林油 以防生 銹。

(5)電纜接長時，必須將同色芯線接在一起，并用錫焊牢，認真進行防水處理，并確保密封性能。

(6)滲壓計安裝過程中，應認真填寫好滲壓計安裝記錄表及其考證表。

集/排滲溝：

對于壩體下游壩腳有滲流明流出水的水庫，在壩腳下游有滲水匯集的地方設置集水溝。采用矩形斷面，其長度應大于堰上水頭的7倍，且總長不得 小于2m（堰板上、下游的堰槽長度分別不得小于1.5m或0.5m）。堰槽兩側 應平行和鉛直。

量水堰：

在集水溝的出口處布置量水堰，監測其出逸(明流）流量。滲流出口處安裝堰板和量水堰計，實現滲漏量的自動化觀測。

量水堰安裝：

（1）堰口水流形態必須為自由式。

（2）量水堰應設在排水溝的直線段上，堰槽段應采用矩形斷面。

（3）堰板為平面，局部不平處不大于±2mm，堰口局部不平處不大于±1mm；堰板頂部水平，兩側高差不大于堰寬的1／500，直角三角堰的直角誤差不得大于30″；堰板與側墻應保持鉛直，傾斜度小于1／200，側墻局部不平整小于±5mm，堰板與側墻互相垂直，誤差小于30″．兩側墻問局部距離誤差小于±10mm；堰板采用不銹鋼板，過水堰口下游邊緣制成45°角。

（4）堰板應與堰槽兩側墻和來水流向垂直。堰板應平正和水平，高度應大于5倍的堰上水頭。

（5）測讀堰上水頭的水尺或測針，應設在堰口上游3～5倍堰上水頭處。尺身應鉛直，其零點高程與堰口高程之差不得大于1mm。

（6）在水尺或測針安裝處用帶隔柵的防污管做個靜止觀測井，安裝量水堰計。

（7）量水堰安裝完畢，應詳細填寫考證表，存檔備查。

立桿基礎:

1、基礎測量 → 基礎土方開挖 → 立模 → 混凝土澆筑 → 預埋件預埋 → 養護 → 拆模 → 土方回填。

2、雨水情視頻站立桿基礎和雨量站立桿采用混凝土獨立基礎，基礎大小為800mm×800mm×1000mm，出地面 100mm?；A(chǔ)混凝土強度為 C25。（具體尺寸依據現場和設計方案）

3、獨立視頻監控站等立桿基礎采用混凝土基礎，基礎尺寸為800mm×800mm×800mm， 基礎出地面 100mm，基礎混凝土強度為 C25。（具體尺寸依據現場和設計方案）

土方開挖:

（1）土方開挖 主要技術要求：

1）建基面表層不合格土、雜物等必須清除，范圍內的坑、槽、溝等，按填筑要求進行回填處理；

2）清基開挖、多余的棄土、雜物、廢渣等，應運至指定地點堆放；

3）實際開挖輪廓必須符合施工圖紙或工程師現場指定的開口線、水平尺寸和高程的要求，開挖最終清基輪廓均不得欠挖。

（2）開挖方法

本工程單個基礎土方開挖工程量較小，主要采用人工開挖，開挖后的土方經土方填筑取土平衡后，應及時運至指定地方堆放，防止沖刷棄渣，造成水土流失。

所有基礎開挖均應在非雨天進行施工。在雨季進行施工時，應保證基礎工程質量和安全施工的技術措施，有效防止雨水沖刷大壩和侵蝕地基土壤。

施工前首先清理施工現場，測量人員按照設計圖紙放樣，放樣開挖邊線，標示開挖高度。

（3）土方回填

1）基礎開挖完成后，應及時進行土石方回填，及時恢復原貌。土方回填應遵守基礎工程施工驗收規范標準，以及設計圖紙中的要求進行施工。

2）填土前，清除基底內的雜物，回填土料應符合“規范”要求，采用蛙式打夯機夯實，不具備條件的地方采用人工夯實，各層填土應控制適宜的含水量，以提高壓實效果。

3）雨天施工應采取措施，注意場地積水及時排除，雨后土料的含水量增大， 應及早曬干，控制含水量用于回填。

混凝土（參考）:

1、采用自拌砼施工，砼均不考慮摻用外加劑， 個別部位以及冬季砼施工則在工程施工過程中根據監理工程師的指示另作調整。

2、水泥選用 32.5 級以上普通硅酸鹽水泥。

3、細骨料宜選用質地堅硬、清潔、級配良好的天然砂。粒形一般應為方圓形， 不應含有活性材料。天然砂料宜按粒徑分成兩級。

4、含水量： 進入拌和機的細骨料含水量應均衡，并小于 6% ，應考慮有足夠的堆存脫水時間。

細度模數： 細骨料細度模數控制在 2.4～2.8 范圍內，細度模數平均值的變化 范圍 不超過 0. 15。

5、粗骨料選用堅硬、清潔、級配良好的碎石，天然級配，最大粒徑不超過 40 mm 。 砼拌和及養護用水均采用水庫水供應，其水質性能滿足砼料拌和用水的要 求。

6、所有模澆砼采用水平連續澆筑，砼平倉采取人工與振搗器相結合的方式，靠近模板、鋼筋密集、止水帶、預埋件的地方采用人工打鏟平倉，其它部位采取振搗器直接平倉。

7、冬季施工按照規范規定： 溫和地區日平均氣溫在 3℃以下時，即進入低溫 季節施工期，低溫季節砼施工要求防凍防裂。

8、盡量避免在大雨和暴雨澆筑砼，確實需在雨天澆筑砼時，則適當調整配合比， 以保證砼強度不受影響。

防雷接地:

在各監測站點需做直接雷防護措施，參照 GB50343-2012 《建筑物電子信息系統防雷設計規范》及 GA/T670-2006《安全防范系統雷電浪涌保護技術要求》有關規定，接地電阻≤10Ω。

一般防直接雷擊是通過外部避雷裝置即：接閃器（避雷針、避雷帶、避雷網、避雷線）、引下線、接地模塊裝置構成完整的電氣通路，將雷電流泄入大地。

1、安裝不銹鋼避雷針，選用Ф12 不銹鋼制作。地網選用3根 40mm×40mm×5mm 熱鍍鋅角鋼為垂直地極。用L=1.5 米，以 40×4mm 熱鍍鋅扁鋼互連，地極埋地深度≥0.8 米。（具體尺寸依據現場及設計圖紙）

2、接地體的布設：先進行避雷接地體溝槽的開挖，然后進行垂直造孔將熱鍍鋅角鋼埋入，垂直接地體長度、埋設間距按施工圖要求進行加工，再把所有的垂直接地體用設計要求的熱鍍鋅扁鋼牢固焊接后利用引下線與避雷針連成一體，然后用土填埋。引下線通過連接體從基礎側面與水平接地體相連。

3、現場施工時，使用精密地阻儀進行電阻測量，要求接地電阻≤10Ω。

示例施工：

方案一、采用3根1.5m鍍鋅角鋼（50*50*5m）按三角形布置打進底下，角鋼埋深至少0.8m，間距至少1.5m

方案二、采用3根1.5m鍍鋅角鋼（50*50*5m）按直線布置打進底下，角鋼埋深至少0.8m，間距至少1.5m

避雷針采用12mm鍍鋅圓鋼，其頂端高出立桿最高點至少600mm，避雷圓鋼采用抱箍與立桿固定。

兩種方案的3根角鋼頂端都采用鍍鋅扁鋼（50*5mm）焊接，并選擇其中一角焊接鍍鋅扁鋼(50*5mm)伸出地面與避雷圓鋼底端焊接。
