1、概覽

?? ?本篇KS詳細介紹了LVDT傳感器并解釋了它們的工作原理；并且詳細說明了測量 LVDT的要求以及測量所需的信號調理；最后，給出了一個國外LSET公司開發的9312 C模塊，可以直接插到NI cRIO平臺上采集LVDT傳感器并自動完成校準解析。當然，后續我們也會單獨給出如何利用通用的FPGA開發板和模塊來完成對LVDT傳感器的解析案例程序和驅動VI。

2、什么是線性位移測量

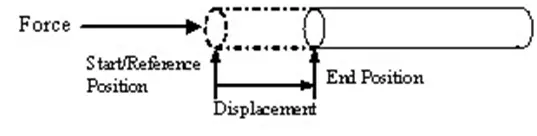

?? ?線性位移是指單個軸在一個方向上的運動。線性位置或位移傳感器是一種設備，其輸出信號表示物體從參考點移動的距離。位移測量還可指示運動方向，如圖1所示。線性位移通常以毫米或英寸(in.)為單位以及與之相關的正反方向。

3、線性可變差動變壓器 (LVDT)

?? ?線性可變差動變壓器(LVDT)可以用于測量位移，因?yàn)長VDT的基本工作原理是變壓器。如圖2所示，LVDT由線圈組件和磁芯組成：線圈組件通常安裝在固定組件上，而磁芯則固定在需要被測量位置的物體上。線圈組件由纏繞在空心組件上的三個線圈組成，可滲透材料的核心可以自由地滑過模板的中心。內部線圈是初級線圈，由交流電源激發，如圖2所示。初級產生的磁通量耦合到兩個次級線圈，在每個線圈中感應出交流電壓。

? ? 與其他類型的位移傳感器相比，LVDT傳感器的主要優點是高度的堅固性。由于傳感元件之間沒有物理接觸，傳感元件就不會存在磨損。另外，由于設備依賴于磁通量的耦合，因此LVDT具有無限分辨率。因此，可以通過調節合適的信號來檢測運動的最小部分，這樣換能器的分辨率則完全由數據采集系統的分辨率決定。

4、LVDT測量

?? ?LVDT通過將特定信號值與磁芯的任何給定位置相關聯來測量位移。信號值與位置的這種關聯是通過初級繞組上的交流激勵信號與磁芯和次級繞組的電磁耦合而發生的。磁芯的位置決定了初級線圈的信號耦合到每個次級線圈的緊密程度，兩個次級線圈是串聯相對的，即意味著串聯但方向相反，這就導致了每個次級上的兩個信號相位相差180度。因此，輸出信號的相位決定了方向及其幅度和距離。

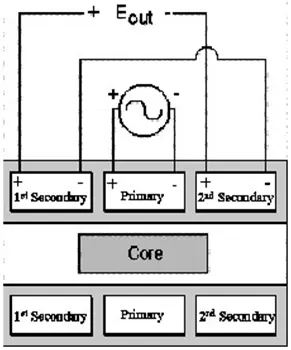

?? ?圖3描繪了LVDT的橫截面圖。磁芯使初級繞組產生的磁場耦合到次級繞組,如圖所示，當磁芯完美地位于次級和初級之間時，每個次級中感應的電壓幅度相等，相位相差 180度。因此，LVDT 輸出（對于本例中所示的串聯相反連接）為零，因?yàn)殡妷合嗷サ窒?/p>

? ? 將磁芯向左移動會導致第一個次級與初級的耦合比第二個次級更強，如圖4所示。第一次級相對于第二次級產生的較高電壓導致與初級電壓同相的輸出電壓。

? ? 同理，將磁芯向右移動會導致第二個次級與初級的耦合比第一個次級更強，第二次級的較大電壓導致輸出電壓與初級電壓異相，如圖5所示。

? ? 總而言之，LVDT模擬了理想的低頻零階位移傳感器結構，其中輸出是輸入的直接線性函數。它是一種可變磁阻設備，其中初級中心線圈建立磁通量，該磁通量通過中心磁芯（可移動電樞）耦合到初級兩側對稱纏繞的次級線圈。因此，通過測量電壓幅值和相位，就可以確定磁芯運動的程度和方向，即位移。圖6顯示了器件在磁芯位移范圍內的線性度。需要注意的是：當磁芯在其范圍的邊界附近移動時，輸出不是線性的。這是因?yàn)閺某跫夞詈系酱判镜拇磐枯^少。但是，由于LVDT具有出色的重復性，所以兩頭靠近邊界的非線性還可以通過激光干涉儀進行校準和擬合的。

5、LVDT 的信號調理

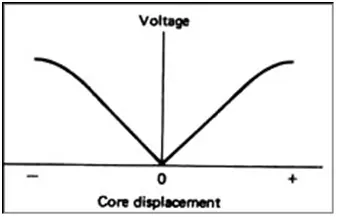

?? ?因?yàn)長VDT的輸出信號是交流波形，所以它沒有極性。無論相對于零位移動的方向如何，LVDT的輸出幅度都會增加。

?? ?為了知道磁芯的中心位于被測器件的哪半邊，必須考慮輸出的相位以及與初級繞組上的交流激勵源相比的幅度（歸一化）。輸出相位與勵磁相位進行比較，它可以與勵磁源同相或異相，具體取決于磁芯中心位于線圈的哪一半。

?? ?信號調節電子設備必須將輸出相位信息與輸出幅度信息結合起來，這樣用戶才能知道磁芯移動的方向以及它移動到相對零位置的距離。

?? ?LVDT信號調節器會產生一個正弦信號作為初級線圈的激勵源。該信號頻率通常在50Hz到25kHz之間。一般情況下，我們選擇的載波頻率至少比磁芯（固定在被測對象上）運動的最高預期頻率大10倍。信號調理電路會使用相同的初級激勵源來同步解調次級輸出信號。產生的直流電壓與磁芯位移成正比，直流電壓的極性表示位移是朝向還是遠離第一次級（位移向左或向右）。

?? ?圖7顯示的是一種較為實用的檢測方案，通常會集成到專為 LVDT 制造的單個集成電路 (IC)提供。該系統包含1個用于初級的信號發生器、1個相敏檢測器(PSD)和放大器/濾波器電路。

? ? LVDT傳感器的測量范圍還是很寬廣的，線性范圍從至少±50 cm到 ±1mm。時間響應取決于磁芯所連接的設備。LVDT測量的單位通常為mV/V/mm或mV/V/in。這表明，對于施加到LVDT的每一伏刺激，每單位距離都有一個明確的mV反饋。精密設計制造的LVDT可以在磁芯運動范圍內提供±0.25%以內的線性輸出，并具有非常精細的分辨率，當然，分辨率主要受限于信號調理硬件測量電壓變化的能力。

6、如何連接LVDT

?? ?LVDT通常采用4 線（明線）和5線（比例線）配置。傳感器的電線連接到信號調節電路，該電路將LVDT的輸出轉換為可測量的電壓。圖8和圖9中的兩個電路分別描述了與調節電路的4線制和5線制外部連接方式。注意：電線的顏色可能會有所不同。

? ? 4線和5線配置的區別在于來自第一和第二次級的信號的調節方式。在4線配置中，僅測量兩個次級之間的電壓差。以下等式將測得的電壓與位移相關聯，其中G是增益或靈敏度：

?? ?使用4線配置的好處是用戶只需要外接一個簡單的信號調理系統即可完成采集，但是壞處是，這是以初級激勵電壓和由此產生的次級電壓之間的溫度穩定性和相位相干性為代價的，溫度變化會改變 LVDT的磁感應效率，這會導致給定位移的感知電壓發生變化。另外，因?yàn)?線方案對初級電壓和由此產生的次級電壓之間的相位變化也很敏感，長導線或不良的激勵源也會導致問題。

?? ?5線配置對初級和次級之間的溫度變化和相位差不太敏感。溫度穩定性的原因在于，由于磁感應效率的變化而導致的電壓變化對電壓V CH+和 V CH-的影響相對于地相等，因此消除了溫度的影響。同樣，相位信息由信號調節電路確定，無需參考主激勵源的相位，因此，可以在LVDT和信號調節電路之間使用更長的導線。以下等式將測得的電壓與位移相關聯，其中G是增益或靈敏度：

?? ?8個模擬輸入中的每一個都包含1個儀表放大器、1個可變增益級、1個解調電路和一個250 Hz低通濾波器。激勵電壓可設置為1或3 Vrms，頻率為2.5、3.3、5或10kHz。

7、NI給出的成熟方案

?? ?NI的聯盟商SET公司研發了一款名為9312的C模塊，如圖10所示，該模塊可以插到cRIO機箱里面，直接測量外部的LVDT傳感器并完成數據校準和解析，在后續的實驗里面，我會給大家講解如何使用通用的FPGA開發板和模塊來實現對LVDT的激勵、信號采集和數據解析。

https://www.smart-e-tech.de/portfolio-items/lvdt-9312-demodulator/

8、神電測控采用通用的黑金FPGA開發板和AD/DA模塊實現LVDT仿真和采集計算（擺脫NI昂貴硬件限制，用戶可以自由開發）
