注：觀前提示，gridboxType與數組緊密結合，在觀看前請確保你有足夠的有關array的知識

扇形議會原址鏈接：https://github.com/Flaxbeard/hoi4-parliament-diagram

這一P將以TNO最富盛名的扇形議會和滑動條按鈕為例子，完成girdbox最后的補充

前兩期介紹了有關gridbox的工作原理和使用，最后值得一提的是，gridbox所列舉的每個元件，都可以單獨分配effects或者properties，后者可以更改的不止有幀數/圖像，還有它們的坐標，也就是意味著，你可以通過單獨設置x坐標數組與y坐標數組，令gridbox這棟大樓變成任何你需要的形狀

扇形議會：

首先參照P7（二），制作一個8x8規格的方形議會

先前詳細介紹過，這里就只展示關鍵部分了

素材準備

前端設計

后端編寫

接下來，在properties中，將被列舉的窗口下的iconType關聯兩個坐標數組和幀數數組

正如之前提過的，gridboxType的一大應用，即批量為相同規格的元件依據數組分配不同的圖像，

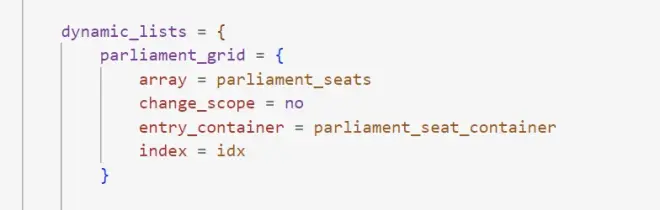

更進一步，gridboxType所依據生成的數組，為其中列舉的每一個窗口都賦予了其對應在數組中的位次和數值，并且將這兩個信息儲存在dynamic_lists所定義的臨時變量中（此處規定index = idx，即idx這個臨時變量）

因此，即使properties中：x，y，frame，關聯了與gridbox依據生成的數組（parliament_seats）所不同的其它數組（x，y，frame對應的其它數組），但是依然可以通過臨時變量來正確地“定位”到gridbox所生成的每個不同窗口

將gridbox高和寬改為100%并且設置slotsize

盡管我們寫了橫向最大為1，但是通過關聯坐標的數組，我們依然可以令被列舉的窗口內的元件正常顯示

接下來只需要提前寫好每個議席圖標的x，y值，令64個議席圓組成一個扇形就可以了

幀數數組同理，素材準備中我們將藍色規定為第一幀，紅色為第二幀

依據生成的數組（parliament_seats）中64個變量值均為1，但是幀數數組（array_f_array）為1，2參半，所生成的圖像也將是紅藍參半而不是純藍色

可以看見，64個圖標排布出一個扇形，同時顏色也按照幀數數組來顯示

基于上述介紹的，我們只需要排布出x，y數組就可以將正方形議會改裝成扇形的，圓形的，甚至任意形狀的議會了（當然工作量隨著你席位數量上升而成指數級增長就是了）

滑輪按鈕：

注：區別于P6滑輪，這里介紹的是類似使用滑條增減某個變量，代替傳統的加減號按鈕

基于上文介紹的扇形議會，接下來我們將使用一個滑輪控制64個議席的紅藍占比，

盡管P社提供了scrollbarType，但是很遺憾它并不開放編輯，所以我們需要用一些特殊方式實現滑輪

我們將gridbox關聯一個含有按鈕（buttonType）的窗口，列舉一個從0到100的按鈕組，然后將它們排列成一個橫行，就可以模擬出滑輪條的效果

素材準備

一個兩幀圖像，第一幀是初始圖像，第二幀是點擊圖像，

一個圓形游標，通過將x坐標與變量關聯模擬滑塊移動

前端編寫

將slotsize大小改為方形按鈕大小就可以實現橫向的緊密排列，縱向最多1行，橫向為0~100的按鈕組

后端編寫：

首先展開一個數值從0~100的數組，并且設置初始狀態下，游標的x坐標關聯的變量值

將該數組與gridbox關聯

為按鈕分配點擊效果

我們現在得到了0~100的方形按鈕組成的一個滑條，

當我們點擊滑條某一點的時候，查詢該點的按鈕在整個滑條中對應的數值，然后將對應值轉化為比例乘上64，得到紅藍席位數量，

然后通過先前為議會幀數關聯的幀數數組（array_f_array）來改變議席的顏色

再補充上游標的x坐標關聯的變量運算，令每次點擊后游標x更改為滑條對應的位置

理論上整個滑條制作就結束了，但是為了讓滑輪看起來更真實一點，我們再加入左右兩個加減按鈕，讓玩家可以通過按鈕輕微地移動滑塊

進入游戲測試：

附錄1：

通過Python生成x，y坐標數組

TNO制作組Flaxbeard分享了一個扇形議會的生成器（項目地址：https://github.com/Flaxbeard/hoi4-parliament-diagram）

可以通過它生成對應的x，y坐標數組，簡化工作量

生成器可以去原項目連接處下載，我也會打包裝進代碼文件放在評論區

該生成器需要安裝Python 3和Pillow庫

Python 3:?https://www.python.org

Pillow:?https://python-pillow.org

附錄2：

為gridbox生成的buttonType分配點擊幀

這不是一個必須內容，但是可能對于制作其它的gridbox提供幫助

我們制作按鈕時特意區分了兩個幀效果，點擊后的滑條將變更為兩個紅色正方形，與一般按鈕不同，為gridbox生成的按鈕分配點擊幀的時候會面臨無法正確定位的問題

例如：如果使用的是簡單的buttonType而非關聯gridbox生成的，我們可能會將每個buttonType命名為“button_number”的形式，區分0~100的按鈕，然后分別寫在properties下寫frame

但是如果使用的gridboxType會出現一個問題，為buttonType分配圖像只能使用被列舉的元件的name，如下

我們需要正確定位到玩家點擊的按鈕是所生成的哪一個，然后只為對應的那個按鈕分配點擊幀，有以下兩個思路：

一、關聯幀數數組：

在點擊按鈕效果下插入一段更新幀數數組的effect

可以看見點擊幀可以正確的顯示

二、使用temp variable（臨時變量）

這是一個高級制作手段

注意到臨時變量可以存在于block塊中（effect塊或trigger塊），而visible是實時更新的，即每次更改gridbox時，重新判斷一次

每次點擊gridbox中的組件，都將檢測一次trigger并且設置一個臨時變量，

先前的點擊效果中，我們定義了一個變量（current_int）并且每次點擊時，都將它的值改為關聯數組（slider_buttons）中對應變量（slider_buttons^v）的值

每次點擊按鈕時，都會更新一次GUI并且檢測一次trigger，當檢測到某個按鈕被點擊的時候，設置臨時變量為2，其余的按鈕則為1，

由于這個臨時變量只存在于trigger組塊中，因此每個被生成的按鈕都獨立分配點擊幀，而不會互相干擾

檢測按鈕被點擊的trigger原理：當某個按鈕在關聯數組中對應的變量值，等于點擊效果設置的這個變量值時，該按鈕即為被點擊的那個

gridbox終于第二次完結了，接下來還會繼續介紹hoi4-scripted-graphs所使用的樣例，敬請期待
