下圖微信wifi控制卡上有1個08接口、2個12接口、1個75接口、1個wifi天線接口。根據安裝時的顯示接口定義，對應安裝到相應位置！

一、準備好微信LED顯示屏及控制卡

二、微信顯示屏電源線連接控制卡

??????固定好微信顯示屏電源與控制卡, 將控制卡接上電源線,控制卡上標有正負極?。娫炊藢?yīng)的正極線接在控制卡上+5V，對應負極線接在控制卡的GND上）

三、控制卡與單元板排線連接? ? ? ?

? ? ? 控制卡與顯示屏用排線連接，根據單元板接口類型選擇控制卡上對應類型接口連接，屏幕從上到下依次對應控制卡上的相應接口類型的1、2.....例如最上面一個高接12-1從上往下第二個高接12-2依次類推，注意排線連接的正反方向。

四、控制卡與天線連接

控制卡上有連接天線位置，請看最上圖（網口控制卡省略此步驟）

五、通電? ? ??

? ? ? 通電之前檢查線路，請檢查確定線路無誤再通電，通電之后電源和控制卡會亮起紅

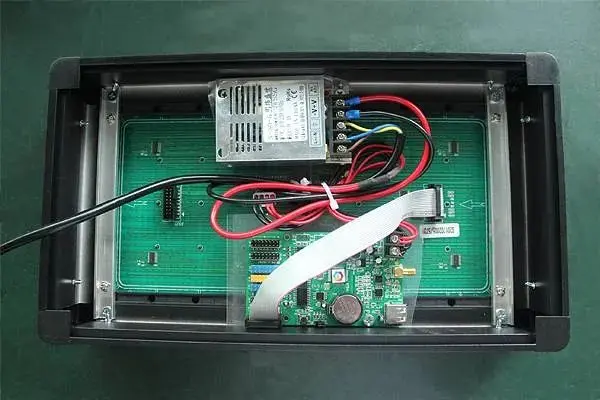

完成后控制卡如下圖

?隨著LED行業的高速發展，LED顯示屏控制卡市場的需求也日益增加，而無線LED控制卡能很好的滿足客戶統一管理，集群發送的市場的需求。比如小區宣傳LED屏，車載屏、政府項目、移動、電信、銀行門頭屏，批量安裝、容易管理、達到無需維護的一個狀態，是用戶最佳的一個選擇。那么在使用控制卡時，為避免不必要的損失，應注意以下幾點：

1、控制卡請保持工作在干燥，相對穩定的環境內，過高的溫度，和濕度，還有灰塵多的環境，對控制卡極為不利。

2、在沒有斷電的情況下，嚴禁插拔串口，以免由于操作不當而損傷計算機串口和控制卡串口。

3、在系統帶電工作時嚴禁調整控制卡的輸入電壓，以免由于調整不當、電壓過高而損傷計算機串口和控制卡串口?？刂瓶ㄕ９ぷ麟妷簽?V。調整電源電壓的時候，應該把控制卡拆下，用萬用表測量著緩慢調節。

4、嚴禁控制卡的接地端與顯示屏框架短接，否則顯示屏框架上一旦聚集靜電，極易損傷計算機串口和控制卡串口，造成通訊不穩定，靜電嚴重時會燒壞控制卡和屏體上的顯示單元。因此，在室外屏或通訊距離較遠時，建議用戶一定要使用串口隔離器，以避免因地線回路、浪涌、感應雷擊、熱插拔等惡劣環境對計算機串口和控制卡串口的損壞。

5、必須保證控制卡與計算機串口的正確連線，以免由于輸入信號不正確而損傷控制卡串口和計算機串口。

6、控制卡請勿接在單元板上。要盡量直接引到開關電源上，單元板在工作過程中電壓及其不穩定。會造成控制卡時快時慢，嚴重的不能通信或者程序跑飛需要返修，尤其是U盤控制卡，在電壓不穩定的情況下可能會不能讀盤或者讀盤錯誤。

7、很多室內單色或者雙色，甚至全彩，再未調試狀態直接接控制卡上電，有可能大面積燒壞單元板后面行掃驅動芯片。調試請只接一塊單元板調試，調試完畢拔掉電源，再接控制卡。

LED顯示屏控制卡有哪些分類？

?

可以分為單雙色控制卡、多彩控制卡、全彩控制卡三類。

?

使用LED顯示屏控制卡應該注意什么？

?

不同品牌的控制卡及對應安裝軟件都是不同的。同一品牌的也分不同型號，功能差異很大。小面積的單色屏的常用簡單的不分區控制卡，性價比高；而面積稍大的可以用分區控制卡，價格高一些。

?

LED顯示屏控制卡連接方式有哪些？

?

控制卡和電腦連接方式有：網口（TCP/IP）、串口（RS232，RS485）、U盤傳導、GPRS無線連接等主要方式。

?

如何選擇LED顯示屏控制卡？

?

首先了解LED顯示屏的規格、尺寸，計算出點數，知道自己需要的效果，是同步，還是異步，需不需要二次開發；?然后，確定同步異步，確定效果，確定點數范圍，確定價格范圍，最后確定卡；控制卡選擇最合適的，不一定價格高、質量好的就是最適合的。最后，軟件是不是合適自己和客戶。

?

找不到LED顯示屏控制卡怎么辦？

?

1. 確認控制卡跟軟件兼容。

?

2. 檢查連接線是否有脫落、松動，檢查并確認用于連接控制卡的串口線跟控制卡配陪，有的控制卡用直通（2-2，3-3，5-5）有的控制卡用（2-3，3-2，5-5）。

?

3.?確?？刂葡到y(tǒng)硬件已正確上電

?

4. 對照控制卡軟件和自己選用的控制卡來選擇正確的產品型號、正確的傳輸方式、正確的串口號、正確的波特率并對照軟件內提供的撥碼開關圖正確地設置控制系統硬件上的地址位及波特率。

?

5. 如果經過以上檢查并校正后仍然出現加載不上，請用萬用表測量一下，是否所連接的電腦或控制系統硬件的串口被損壞，以確認是否應送還電腦廠家或?qū)⒖刂葡到y(tǒng)硬件送還檢測。

?

6. 如果第五步不方便進行，請聯系廠家提供技術支持。
