所用教材：

說明：

1.本人對于45度線的依賴性較強，可用45度線做圖就一般不會使用其他方法。

2.對于立體中的直線來說，利用45度線確定兩個點就能夠確定該陰線對應的影線。

3.一些內容會在題目解答過程中進行闡述。

題目：

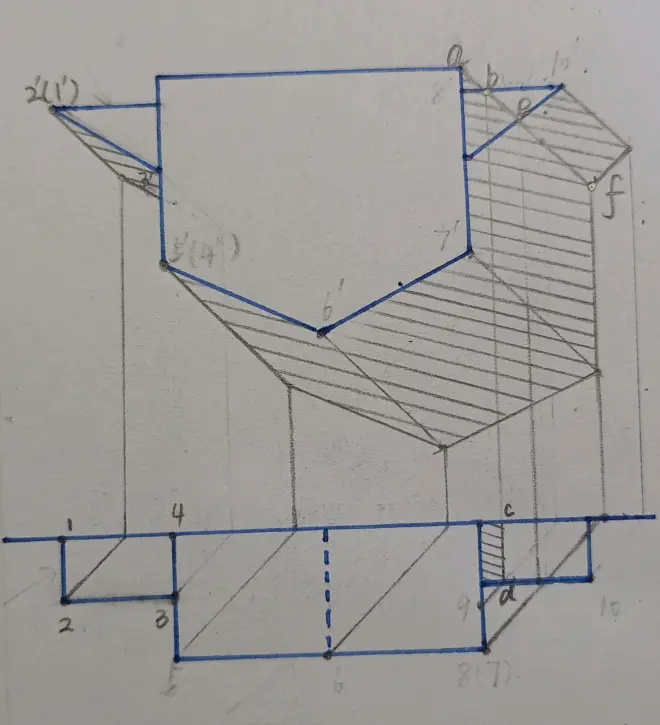

求組合立體的陰影

步驟：

1.畫出左側立體的陰影：根據投影圖可以知道左側立體的陰線是1-2，2-3，這部分立體由于與中間立體相連，因此有一部分陰影位于中間立體表面?？梢韵葘⒅虚g立體忽略，畫出線2-3的影線，可以知道的是，落在墻面上的影只有一部分，且這部分與該陰線2-3平行。

（一個說明：直線落影的平行規律1

直線平行于承影平面，則直線的落影與該直線平行且等長。

這是顯然的，由于陰線平行于承影面，那么該陰線勢必平行于過該陰線的投影線所在的平面與承影面相交得到的交線。）

該陰線的另一部分落在了中間立體的左側面上。

2.（1）畫出中間立體在墻面上的陰影，此處可以用平行規律畫出。

2.（2）畫出陰線7-8在墻面上的影線，同時對于陰線8-9所在直線來說，有一部分影線位于右側立體表面，另一部分落在墻面上，此時可以先忽略右側立體直接作出在墻面上的影線。此處通過45度線尋找了兩個節點，并繪制出了該陰線的影線。下文會做出解釋。

3.右側立體：并無特殊之處，依據平行規律可以做出。

5.對中間立體在右側立體上的陰影做一些解釋?zhuān)ù朔鶊D中的字母用作標示影線，對于立體上的點仍按照前文圖片中的數字標示）：首先是過點8做45線與右側立體水平投影的交點，這個交點代表的是線7-8落在右側立體的前表面的影線（很不巧，前表面很小，因此此處只有一個可憐的點e，也就是說整條直線的影線其實全部落在了墻面上），因此自然地在正面投影中做一條45度線，對應能夠找到在前表面的落影。而在正面投影中過點8做45度線尋找其與右側立體的交點，這個交點代表的是線8-9落在右側立體上表面上的影線。然而，顯然上表面是不足以承整條線的影的，因此有一部分影落在了墻面與前表面上。

對于落在墻面上的部分，不必過多解釋?zhuān)湓谇氨砻嫔系牟糠?，可以?span id="s0sssss00s" class="color-blue-02">投影面垂直線的落影規律（1）來解釋?zhuān)?strong>某投影面垂直線在任何承影面上的落影，此落影在該投影面上的投影是與光線投影方向一致的45度直線。

即圖中的結果線b-e，是陰線線段8-9的影線。這是因?yàn)?，在此題中，右側立體前表面平行于正投影面，陰線8-9垂直于正投影面，過該陰線做一個與水平面成45度角的平面，與正投影面的及與其平行的面的交線自然是45度。（而對于垂直規律，就拿正平面上的落影來說，由于陰線是垂直于投影面的，因此過陰線做一個與水平面成45度角的平面，其與正投影的交線自然是45度，而這條交線的正面投影（也即交線本身）所代表的空間中的直線，則是在過該交線的正垂面上的任意直線，因此，無論承影面如何（承影面不是曲面），該垂直規律成立。）

因此，a-b-c-d-e是線8-9所在陰線的影線。它們?cè)诔杏懊娴霓D(zhuǎn)折處是連續的。
