1)????? 首先我們需要在Windows系統里面安裝Java插件（建議使用Java SE 6或更高版本），用戶可以點擊這個鏈接進行下載安裝：https://www.java.com/en/，如圖9-88所示。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?2)????? 安裝用于NI Linux Real-Time Eclipse Edition的C/C++開發工具（IDE），注意，這個工具是NI專門設計用于RT系統驅動編譯的IDE開發環境。這個IDE跟LabVIEW版本有關系：

u 對于LabVIEW 2014至LabVIEW 2016，請安裝適用于NI Linux Real-Time的C/C++開發版本：Eclipse Edition 2014-2016 。

u 對于LabVIEW 2017到LabVIEW 2020，請安裝用于NI Linux Real-Time的C/C++開發版本：Eclipse Edition 2017-2018。

因為，后續我們用來開發樹莓派的Linux RT版本是LabVIEW 2020社區版，所以這里選擇的Eclipse版本是2017-2018，下載鏈接如下：https://www.ni.com/en-us/support/downloads/software-products/download.c-c---development-tools.html，在這個頁面里面，選擇2017版本，然后點擊右下角的“下載”按鈕即可，如圖9-89所示。下載安裝之后，重啟一下電腦，在開始菜單的“National Instruments”文件夾里面就多出來了一個Eclipse開發環境IDE，如圖9-90所示。

3)????? 啟動用于NI Linux Real-Time的C/C++開發工具。在彈出來的向?qū)ы撁胬锩?，選擇一個Workspace工作間，比如，這里我們選擇默認的路徑，如圖9-91所示，然后點擊“OK”按鈕。

4)????? 進入Eclipse編輯頁面之后，選擇File>>New>>C Project，如圖9-92所示，然后在彈出來的項目屬性頁面里面，選擇Shared Library里面的空項目，右側的編譯器工具鏈選擇Cross GCC Toolchain，如圖9-93所示。因為我們只需編譯生成動態鏈接庫so文件即可。

5)????? 點擊上圖9-93頁面中的“Next”下一步之后，同時勾選Debug和Release，如圖9-94所示，然后點擊下一步繼續。

6)????? 下一步會提示用戶需要配置Cross GCC交叉編譯器的前綴和路徑，用戶可以參考下面的列表，根據自己使用的設備CPU種類和軟件協議棧版本，選擇合適的NI Linux Real-Time編譯器路徑和前綴。

前綴：
（基于ARM的目標，2013軟件棧）?arm-none-linux-gnueabi-

（基于ARM的目標，2014和2017軟件棧）?arm-nilrt-linux-gnueabi-

（基于Intel x64的目標，2014和2017軟件棧）?x86_64-nilrt-linux-

路徑：

（基于ARM的目標，2013軟件棧）
\<National Instruments>\Eclipse\toolchain\gcc-4.4-arm\i386\bin

（基于ARM的目標，2014軟件棧）
\<National Instruments>\Eclipse\14.0\arm\sysroots\i686-nilrtsdk-mingw32\usr\bin\armv7a-vfp-neon-nilrt-linux-gnueabi

（基于ARM的目標，2017軟件棧）C:\build\17.0\arm\sysroots\i686-nilrtsdk-mingw32\usr\bin\arm-nilrt-linux-gnueabi

（基于Intel x64的目標，2014軟件棧）
\<National Instruments>\Eclipse\14.0\x64\sysroots\i686-nilrtsdk-mingw32\usr\bin\x86_64-nilrt-linux

（基于Intel x64的目標，2017軟件棧）
C:\build\17.0\x64\sysroots\i686-nilrtsdk-mingw32\usr\ bin\x86_64-nilrt-linux

?????? ?因為目前我們購買的工業級樹莓派CM4里面的博通CPU采用的是ARM Cortex-A72架構，LabVIEW開發軟件版本是2020，因此，這里我們只能選擇兼容性最高的2017版本。如圖9-95所示。最后點擊“Finish”完成就可以創建一個基于ARM的C項目了，如圖9-96所示。

7)????? 接下來，我們將提前準備好的Xillybus PCIe C語言源程序和頭文件添加到上面創建的這個工程下。右擊項目名稱，選擇里面“Import”導入選項，如圖9-97所示；在彈出來的選擇對話框里面選擇“File System”文件系統，如圖9-98所示；再把我們事先準備好的C文件和H文件添加進來，如圖9-99所示；添加完成后的項目瀏覽器效果，如圖9-100所示。

8)????? 接下來，還需要對項目進行參數設置才能編譯。右擊項目名稱，選擇“Properties”屬性，如圖9-101所示。

9)????? 在彈出來的“Properties”屬性對話框的左窗格中選中“C/C++ Build”，再從“Builder type”編譯器類型下拉菜單中選擇“Internal builder” 內部編譯器以進行編譯生成，如圖9-102所示。

10) 先點擊左側“C/C++ Build ”里面的“Settings”設置選項卡，再展開中間的“Cross GCC Compiler”編譯器，選擇里面的“Miscellaneous”其他，再在右側的“Other flags” 其他標志文本框中，注意，在現有文本之后添加一個空格，然后輸入以下值之一：

（基于ARM的目標，2017軟件棧）--?sysroot=C:\build\17.0\arm\sysroots\cortexa9-vfpv3-nilrt-linux-gnueabi
（基于Intel x64的目標，2017軟件棧）--?sysroot=C:\build\17.0\x64\sysroots\core2-64-nilrt-linux

因為，樹莓派的CPU屬于ARM架構，所以這里我們需要在圖9-103里面輸入ARM目標相關的編譯路徑。

11) 同樣，左側的“Settings”設置選項卡不變，展開中間的“Cross GCC Linker”選項，點擊里面的“Miscellaneous”其他，然后在“Linker flags”鏈接器標志文本框中輸入以下值之一：

????????????? （基于ARM的目標，2017軟件棧）???????????????????????????????

????????????? --?sysroot=C:\build\17.0\arm\sysroots\cortexa9-vfpv3-nilrt-linux-gnueabi
????????????? （基于Intel x64的目標，2017軟件棧）

????????????? --?sysroot=C:\build\17.0\x64\sysroots\core2-64-nilrt-linu

?

同理，因為樹莓派的CPU屬于ARM架構，所以這里我們需要選擇ARM架構的鏈接器路徑，如圖9-104所示。

12) 在“項目屬性”窗口中導航到C/C++ General>>Paths and Symbols。轉到“Symbols” 符號選項卡，然后選擇“Add”添加。輸入符號名稱kNIOSLinux，點擊OK，然后點擊下方的“Apply”應用生效一下，如圖9-105.

13) 在“項目屬性”窗口中，選擇C/C++ Build>>Settings，然后轉到Cross GCC Compiler>>Miscellaneous部分。勾選“Position Independent Code”位置獨立代碼，如圖9-106所示。

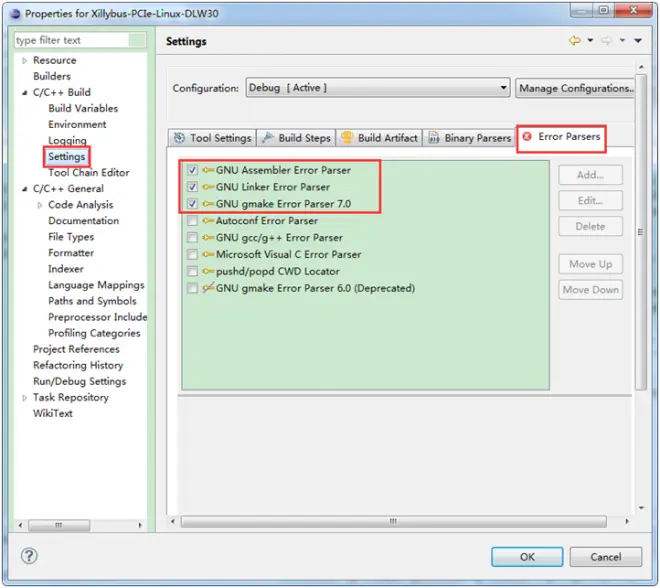

14) 轉到“Error Parsers”錯誤解析器選項卡。只要勾選里面的3項：GNU Assembler Error Parser、GNU gmake Error Parser 7.0、GNU Linker Error Parser，如圖9-107所示。

15) 接下來，轉到C/C++ Build>>Settings>>Cross GCC Compiler，在里面添加編譯器命令-fvisibility = protected，以指示GCC將符號可見性設置為protected。點擊 “Apply”應用生效一下，然后按下“OK” 關閉屬性窗口，如圖9-108所示。

16) 最后在菜單欄中選擇Project>>Build Project（項目>>編譯項目），將整個項目編譯生成Linux系統下可以調用的動態鏈接so文件，如圖9-109所示。編譯完成后，打開項目根目錄下的Debug文件夾，里面多出來一個后綴為.so的動態鏈接庫文件，如圖9-110所示，這個文件就是我們接下來用在LabVIEW Linux RT程序里面調用的庫函數，類似Windows下的DLL文件。
