提起白色PCB主板，我想不少玩家會想到早年的藍寶海外型號主板、MSI的極地系列和七彩虹新出的FROZEN系列，畢竟裝一臺白色主機還是挺帶感的，而最近七彩虹的CVN X570M/B550M GAMING FROZEN新品加入了AMD5000系列CPU的支持，管家也入手一片beta BIOS版的，在這給大家做個試玩分享一下~

開箱部分

和之前CVN系列基本上一致，七彩虹CVN X570M GAMING FROZEN（下文簡稱“CVN X570M FROZEN”）主板的包裝風格也是走了簡潔路線，雪地迷彩底色搭配橙色的X570M字樣非常醒目，而主板本身主要特點除了白以外還有支持ARGB同步功能。

包裝正面

詳細型號名字

采用X570芯片組并支持RGB功能

包裝背面

跳線插針輔助工具

ARGB轉接線材

全套附件

作為一款主流定位的CVN系列主板，CVN X570M FROZEN的附件還算豐富，除了基本箱說和驅動光盤外，還附贈了機箱跳線輔助工具、5V三針ARGB轉接線材以及3條SATA3線。

產品細節

CVN X570M FROZEN主板本身采用白色PCB設計，搭配改良后的銀色鋁型材散熱模塊，外觀上非常清新，而CVN X570M FROZEN大小為標準MATX尺寸，主板本身支持4條內存和雙M.2固態硬盤，定位和熱門的TUF GAMING/MOTAR類似，強調高集成度和拓展性。

主板正面

改良后的供電散熱模塊

來到內存插槽部分，CVN X570M FROZEN使用了單邊卡扣設計，這種設計常見于MATX和ITX，主要作用是方便玩家在不卸除顯卡情況下也能更換內存。

單邊卡扣內存插槽設計

來到PCIE通道部分，CVN X570M FROZEN配備兩條帶金屬盔甲加固的PCIE X16插槽和一條PCIE X1插槽，主板全通道支持PCIE4.0規范；M.2方面，主板自帶兩個2280長度的M.2接口，其中第一條插槽附帶了散熱片。

PCIE插槽和M.2散熱片

M.2插槽

在芯片組散熱部分，由于X570芯片組發熱較大，CVN X570M FROZEN配備了小風扇來保證其穩定工作，而芯片組的外觀設計上沿用了七彩虹AD OC系列顯卡標志性的“能量核心”造型，在主板點亮后芯片組周圍還有RGB燈效。

芯片組散熱特寫

點亮后帶RGB燈效

在儲存接口方面，CVN X570M FROZEN標配了6個SATA3.0接口，滿足大多數用戶硬盤拓展需求；而前置USB3.0接口設置在主板底部。

前置USB3.0+6個SATA3接口

在后置IO方面，CVN X570M FROZEN配備了2個USB2.0接口、6個USB3.1 gen1（其中一個為type-C）和一個鍵鼠PS2接口；主板配備HDMI和DP各一個，滿足主流顯示輸出；音頻輸出部分和網口部分則比較常見，分別為8聲道口和一個千兆網口。

后置IO一覽

在風扇接口方面，CVN X570M FROZEN配備4個4PIN PWM風扇口，分別位于主板的四面邊上；而RGB燈光方面，CVN X570M FROZEN配備了兩組5V ARGB和兩組12V RGB，前者位于主板底部兩側，后者內存插槽頂部和主板底部。

2個4針12V RGB+2個3針5V ARGB+4個PWM風扇口

主板啟動debug燈

拆解&集成芯片部分

和同期定位的主板一樣，CVN X570M FROZEN在供電部分做了改進，升級了供電元件規格和增強了供電散熱模塊，應對3000/5000系列的6~8核心處理器超頻還是沒問題的。

主板供電部分

散熱片細節特寫

在供電PWM方面，CVN X570M FROZEN使用了來自立锜Richtek的RT3667BB PWM方案，該PWM方案最大支持4相核心+2相NB/SOC；在CVN X570M FROZEN中，RT3667BB通過并聯方案實現8相核心供電，再通過一顆小driver驅動2相NB/SOC供電，聯合組成8+2相處理器供電，整體規格還算不錯。

供電部分全貌

PWM控制芯片

在供電元件方面，CVN X570M FROZEN使用了單位較大的R80封閉鐵素電感和黑化鈺邦固態電容；核心部分供電mos管為2上2下配置，上下橋分別是ALPHA & OMEGA的AON6414A和AON6354，其中前者規格為30V/30A，后者則為30V/83A；而NB/SOC部分則使用同型號1上2下設計。

供電部分用料

NB/SOC供電driver

8PIN外接供電輸入

在集成芯片部分，CVN X570M FROZEN的聲卡部分使用小螃蟹ALC892+Nature Audio強化方案，主要增強在于增加芯片屏蔽罩+配備了尼吉康音頻電容，減低耳麥底噪；而集成網卡部分則是的小螃蟹RTL8111H+LAN protection，前者是一款常見的千兆集成網卡，后者則是減低干擾的屏蔽保護。

集成芯片及用料一覽

XMP部分功能展示

在管家寫這篇分享的時候，CVN已經更新BIOS至圖形化界面了，即和之前CVN/IGAME Z490那樣的圖形化界面，所以本次試玩的BIOS圖片就權當功能方面來介紹吧~

超頻選項卡

在進入BIOS以后，切換到超頻選項卡中，我們可以看到最下方有個Memory Configuration，回車進去后會看到一個Memory Overclock。

內存超頻3種模式

在內存超頻中，該版本BIOS含有3種模式，即Auto自動默認、Mamual手動以及Easy mode一鍵超頻，自動模式就不用介紹了，手動模式下可以開啟XMP讀取內存上的超頻檔案，或者玩家手動調參數；而Easy mode簡單模式則是七彩虹調試好的通用參數方案，玩家只要選一個設定再回到超頻界面改個電壓F10回車即可。

手動manual模式

加載XMP設置檔

雖然Easy mode有很多選項，但是由于AMD CPU本身IOD FCLK可超幅度的問題，超高了會出現自動分頻，需要玩家自行找到最佳效率點。

Easy mode建議模式

其實算是一鍵超頻了吧

默認性能簡測及超頻對比

在本次簡單測試中，管家選用AMD R7 5800X搭配CVN X570M FROZEN進行簡單性能測試，在默認性能部分，主板開啟XMP3600+其余默認狀態進行各項性能測試，并且通過更換第三方散熱器來進行超頻，進行前后結果比對。

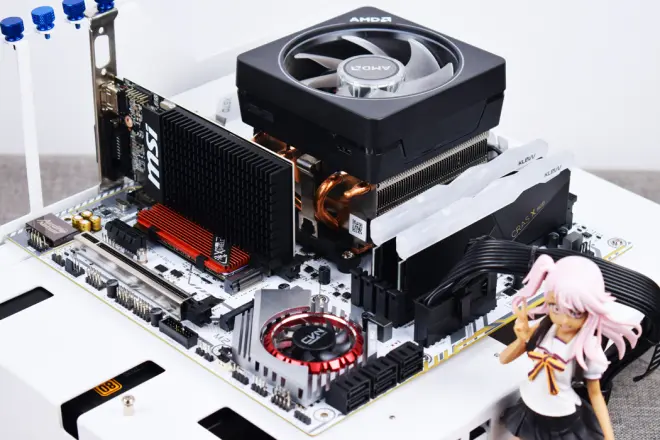

默認測試下使用AMD棱鏡散熱器

CPUZ+系統截圖

得益于AMD zen3緩存部分的改進和對工藝的把握，在跑分方面5800X超越10700K默認一大截，CPU在主板默認設定狀態下開啟了PBO，單核最高4.85G（其他核心3.7），在CPUZ跑分中，5800X單核得分高達668分，多核得分則為6774。

默認狀態下CPUZ跑分

而內存方面，5800X搭配CVN X570M FROZEN開啟XMP 3600后，內存讀取成績?yōu)?0462MB/s，內存寫入為28728MB/s，內存延遲為62ns，相比上一代有所改善，但離英特爾的內存性能還是有相當差距。

1xCCD+1xIOD的3000/5000系列

之前有人問過內存寫入為什么會低一截，這其實是AMD的1xCCD+1xIOD 處理器（八核及以下的3000/5000系列），核心CCD寫入IOD是16B/cycle，讀取是32B/cycle，導致這些只有一塊核心CCD處理器上，內存寫入會卡在瓶頸30000MB/s附近，相比讀取明顯少一截，只有購買像3900X/5900X及以上規格的CPU才能緩解內存寫入瓶頸。

XMP3600內存+默認設置跑分

CINBENCH R15跑分（默認狀態）

而在AMD玩家間最喜歡跑的R20和R15中，5800X搭配CVN X570M FROZEN分別得出6109分和2613分。

CINBENCH R20跑分（默認狀態）

通過更換散熱器為利民老款TA120并設置風扇轉速最大，在BIOS中關閉PBO并手動設置倍頻和電壓，讓我們看看CVN X570M FROZEN能超多少吧。

5熱管單塔還是很猛的

關閉睿頻和提高溫控溫度至100

設置倍頻X46，電壓1.275V

CPUZ截圖（全核4.6G）

在超頻至于全核4.6G 1.275V下，CPUZ跑分為單核633全核6687，相對于默認PBO下分數弱一點，而考驗CPU多線程的R15和R20為2658和6123，相比開啟PBO更高一些，可見如果打算讓CPU性能表現更平穩的話超全核比較好，打算讓跑分好看直接開PBO。

CPUZ跑分（全核4.6G）

CINBENCH R15跑分（全核4.6G）

CINBENCH R20跑分（全核4.6G）

超到4.6順手跑個FPU烤機，結果10分鐘下來CPU溫度達到77度，測試時的溫度為廣東冬天19度室溫，烤機時CPU電壓讀數從1.275上升至1.312v。

FPU烤機10分鐘（全核4.6G 1.275v）

既然4.6穩定了那么試試4.7G吧，管家進BIOS里面把電壓設定在1.387V，倍頻設定為X47，F(xiàn)10回車后順利開機~

超個4.7G試試

CPUZ截圖（4.7G 1.387V）

CPUZ跑分（4.7G 1.387V）

在超至4.7G 1.387V后，5800X除了CPUZ單核跑分外，在CPUZ多核、CINBENCH R15/R20分數上都有了明顯進步，分別提高至6846、2702以及6264，不過這也是有代價的，這時候烤機全核已經95度，看來管家手上這顆挑戰全核4.8G的希望并不大，大概需要玩家更換更好的散熱器才能解決5800X的高溫問題。

CINBENCH R15跑分（4.7G 1.387V）

CINBENCH R20跑分（4.7G 1.387V）

總結：實用的白色小板

在本次開箱試玩中，七彩虹CVN X570M GAMING FROZEN的表現是比較實在的，加強的散熱模塊和規格不錯的用料能保證5800X在全核4.6~4.7G下的基本穩定；雙M.2固態安裝位+PCIE4.0固態，戰個未來沒問題；白色PCB搭配銀白色散熱模塊顏值不錯，而能量核心的散熱片造型也頗為酷炫，再加上4組RGB燈口，玩燈也是沒問題的；據了解目前在售的該主板已更換為新的圖形化BIOS，比起管家這次測試的美觀；至于超頻方面仍存在短板，BIOS中CPU功能/電壓的可調選項有待豐富和加強。

管家認為七彩虹CVN X570M GAMING FROZEN是一塊面向主流游戲玩家且拓展性不錯的MATX X570主板，適合對純白PCB有特殊愛好的、或者對小幅度超頻感興趣的玩家選擇。
