傳統的多變量fMRI技術側重于局部區域（ROI或探照燈）活動模式中的信息。有時，相關信息可能會跨腦區網絡表示，因此無法通過ROI分析或探照燈識別。功能連接測量有助于在全局范圍內檢查相距較遠的腦區的信息，重點關注網絡交互而不是空間定位。在執行連接性分析時，將跨區域比較BOLD時間序列（通常使用相關性指標），并且關系的大小決定了它們的功能連接強度。通過包含或排除刺激/任務變量，我們可以研究不同認知狀態對連接性的調節。本文接下來將描述如何運行基于種子的連接分析，以及使用圖譜來進行分割和定義種子點(基于Python)。
使用的數據集來自Hutchinson等人(2016)的研究，要求被試(在每個block中)注意左側或右側的一個場景。下面是描述數據集的README文件。該數據集經過運動校正和線性去趨勢預處理。README：注意和連接在神經層面，注意由頂葉和額葉皮層控制，它們調節感覺系統的加工，增強關注信息并抑制未關注的信息。因此，為了研究注意對感知加工的影響，不僅需要檢查局部大腦區域，還需要檢查這些區域如何相互作用。此時，檢查局部大腦區域活動模式的傳統MVPA技術是不夠的，因而需要更全面的分析。在這種情況下，兩個或多個大腦區域的共變反應變得至關重要，功能連接測量對于研究這些現象是很關鍵的。
a、創建刺激標簽和時移
從刺激時序文件中，我們需要為BOLD數據中的每個TR創建標簽。因?yàn)橛性摂?shù)據集的FSL起始文件，所以可以在BrainIAK中使用fmrisim為每個TR創建標簽。這涉及調用在utils中定義的generate_stimfunctionthen和shift_timingutils。

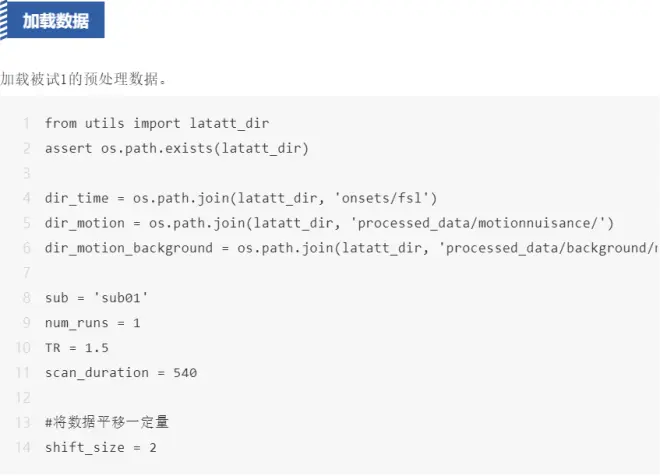

## 時移與否？在傳統的MVPA分析中，對BOLD信號進行時移以考慮血流動力學的時滯情況。在功能連接分析中，有時不進行時移以確保被比較的體素在刺激呈現之前、期間和之后是相似的。如果不對數據進行時移，可以設置“shift_size = 0”。注意：這里設置了‘shift_size = 2’。
d、掩膜和提取全腦數據
使用nilearn從數據集中創建掩膜，然后從掩膜中提取數據。此函數也可以獲得數據的z分?jǐn)?shù)。接下來，先繪制一些體素的時間過程。
創建種子
此時，已經加載了兩個實驗條件的全腦數據。為了檢驗注意力的影響，我們將創建種子ROI，并將它們的活動與大腦中的其他體素相關聯。對于與種子ROI相關的任何體素，可以推斷它們在功能上是相互聯系的。
a、創建球形ROI
創建一個ROI來定義海馬旁區域(PPA)，這是一個場景選擇區域，因?yàn)樵搶?shí)驗數據集中呈現了場景刺激，并使用MNI空間中的坐標來識別個體被試的區域。
Nilearn有一些用于繪制ROI的強大工具。這些功能使我們能夠靈活地識別任何形狀的ROI，并具有多個參數，如平滑、去趨勢、濾波和標準化。但是，使用這些函數時很容易出錯，所以要謹慎使用這些參數。接下來將使用nilearn中最基本的Sphere ROI函數。
b、繪制掩膜的Bold信號
計算并繪制掩膜中所有體素的平均Bold信號。
計算相關矩陣

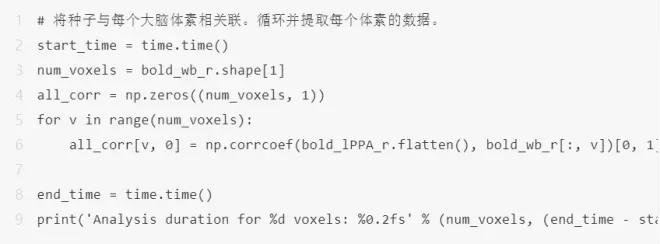

使用相關矩陣評估功能連接性。這些矩陣中的每個單元格反映了一對體素或區域之間BOLD時間序列的相關性，并且可以為每種條件甚至每個試次單獨計算矩陣。這里，將通過一種基于循環的方法來計算大腦中每個體素與PPA種子區域的相關性。
從圖譜創建種子
除了創建我們自己的種子ROI，還可以使用可用的圖譜（哈佛-牛津皮質圖譜）來提取ROI。Nilearn提供了一種簡單的方法來實現這一點。
atlas = datasets.fetch_atlas_harvard_oxford('cort-maxprob-thr25-2mm')atlas_filename = atlas.maps圖譜就保存在這里。print("Atlas path: " + atlas_filename + "\n\n")?繪制ROIsplotting.plot_roi(atlas_filename);print('Harvard-Oxford cortical atlas')
打印標簽?創建一個圖譜數據的Pandas數據框架，以便于檢查atlas_pd = pd.DataFrame(atlas)print(atlas_pd['labels'])
創建一個掩膜對象，可以用它來選擇ROIsmasker_ho=NiftiLabelsMasker(labels_img=atlas_filename)print(masker_ho.get_params())將圖譜應用到Nifti對象，這樣就可以從單個parcels/ROIs中提取數據bold_ho = masker_ho.fit_transform(nii)print('shape: parcellated bold time courses: ', np.shape(bold_ho))
前面計算了單個種子區域隨時間變化的平均活動。但是，Nilearn有一些工具可以輕松計算提供給掩膜對象的所有ROI的活動時間進程。
1. 僅獲取用于右側注意的數據bold_ho_r = bold_ho[(right_stim_lag==1),:]2. 我們的數據結構是什么樣的？print("Parcellated data shape (time points x num ROIs)")print("All time points ?", bold_ho.shape)print("Rightward attention trials: ", bold_ho_r.shape)3. 提取一個對應于后海馬旁皮層的ROI# 意標簽#35是海馬旁回，后部。 roi_id = 34bold_ho_pPHG_r = np.array(bold_ho_r[:, roi_id])bold_ho_pPHG_r = bold_ho_pPHG_r.reshape(bold_ho_pPHG_r.shape[0],-1)print("Posterior PPC (region 35) rightward attention trials: ", bold_ho_pPHG_r.shape)plt.figure(figsize=(14,4))plt.plot(bold_ho_pPHG_r)plt.ylabel('Evoked activity');plt.xlabel('Timepoints');sns.despine()
1. 將整個大腦時間進程與所提取的種子相關聯corr_pPHG_r, corr_fz_pPHG_r = seed_correlation( ? ?bold_wb_r, bold_ho_pPHG_r) 2. 打印相關性范圍print("PHG correlation Fisher-z transformed: min = %.3f; max = %.3f" % ( ? ?corr_fz_pPHG_r.min(), corr_fz_pPHG_r.max()))3.繪制直方圖plt.hist(corr_fz_pPHG_r)plt.ylabel('Frequency');plt.xlabel('Fisher-z score');
## PHG相關Fisher-z轉換：min=-0.656；最大值=1.088
1.映射到整個大腦圖像img_corr_pPHG_r = masker_wb.inverse_transform( ? ?corr_fz_pPHG_r.T)threshold = .8 2. 使用分割法找到該ROI的切割坐標roi_coords = plotting.find_parcellation_cut_coords(atlas_filename,label_hemisphere='left')3. 提取這個ROI的坐標roi_coord = roi_coords[roi_id,:]4. 在一個標準的大腦中繪制相關圖 # 為了比較，還可以繪制之前創建的球體的位置h2 = plotting.plot_stat_map( ? ?img_corr_pPHG_r, ? ?threshold=threshold, ? ?cut_coords=roi_coord,)5. 繪制玻璃腦plotting.plot_glass_brain( ? ?img_corr_pPHG_r, ? ?threshold=threshold, ? ?colorbar=True, ? ?display_mode='lyrz', ? ?plot_abs=False)
a、計算parcels之間的連接
可以計算跨多個大腦區域的相關性。當我們想研究不同大腦區域的注意力情況時就很有用。這里將使用不同的方式繪制連接矩陣。
1. 設置連接對象correlation_measure = ConnectivityMeasure(kind='correlation')2.計算每個parcel與所有其他parcel的相關性corr_mat_ho_r = correlation_measure.fit_transform([bold_ho_r])[0]3. 為了更好地進行可視化，移除對角線(guaranteed to be 1.0)np.fill_diagonal(corr_mat_ho_r, np.nan)4.繪制相關矩陣# 這里使用的是哈佛-牛津皮質圖譜的標簽 # 從背景(0)開始，因此跳過了第一個標簽fig = plt.figure(figsize=(11,10))plt.imshow(corr_mat_ho_r, interpolation='None', cmap='RdYlBu_r')plt.yticks(range(len(atlas.labels)), atlas.labels[1:]);plt.xticks(range(len(atlas.labels)), atlas.labels[1:], rotation=90);plt.title('Parcellation correlation matrix')plt.colorbar();
1. 或者，我們也可以使用Nilearn的繪圖函數進行繪制plotting.plot_matrix( ? ?corr_mat_ho_r, ? ?cmap='RdYlBu_r', ? ?figure=(11, 10), ? ?labels=atlas.labels[1:], )
繪制連接組
Nilearn中有一些繪制連接體的工具，如plotting.plot_connectome取逐個節點的相關矩陣和逐個節點的坐標矩陣，然后創建一個連接組。閾值可用于僅顯示強連接。
1. 加載圖譜atlas_nii = nib.load(atlas_filename)atlas_data = atlas_nii.get_data()labels = np.unique(atlas_data)2. 遍歷所有ROIscoords = []for label_id in labels:3.跳過背景 ? ?if label_id == 0: ? ? ? ?continue4. 提取掩膜內的ROI ? ? ? ?roi_mask = (atlas_data == label_id) 5.創建為nifti對象，這樣就可以由cut coords算法讀取 ? ?nii = nib.Nifti1Image(roi_mask.astype('int16'), atlas_nii.affine) 6.找到連接組的質心 ? ?coords.append(plotting.find_xyz_cut_coords(nii))7.繪制連接組plotting.plot_connectome(correlation_matrix_mcg, coords, edge_threshold='95%')
