? ? ? ?程序控制指令用于對程序流轉的控制，可以控制程序的結束、分支、循環、子程序或中斷程序調用等。通過程序控制指令的合理應用，可以使程序結構靈活、層次分明，增強程序功能。

1）結束指令END/MEND

END指令用于在執行條件成立時結束主程序，返回程序起點。MEND指令則是編程軟件STEP7-Micro/WIN32自動在主程序結束時加上的，用于標志主程序的結束。

指令說明

（1）兩條指令均為無操作數指令。

（2）結束指令只能用于主程序中，不能在子程序和中斷程序中使用。

2）暫停指令 ?STOP

在執行條件成立時，能夠使PLC的運行方式從運行狀態（RUN）轉為停止?fàn)顟B(tài)（STOP），同時立即終止程序的執行。

I0.0閉合時，STOP指令運行，PLC工作方式立即從運行轉變?yōu)橥Ｖ狗绞?。I0.0為斷開，則程序正常運行。

STOP指令在程序中常用于處理突發緊急事件；STOP指令無操作數。

3）監視定時器復位指令WDR

為保證CPU系統可靠運行，PLC內部設置了系統監視定時器WDT（watch dog timer），用于監視掃描周期是否超時。系統正常工作時掃描周期會小于WDT的定時設置值（默認為300ms），在每個掃描周期內掃描到WDT時，系統都會對WDT復位一次，從而保證WDT不會報警。但當系統出現故障時，掃描周期有可能超過WDT的定時設置值，這時WDT 不能在設置值范圍內被復位，則報警并停止CPU運行，同時復位輸入輸出。

? ? ? ? 但有時在程序正常運行情況下，由于程序過長或使用中斷指令、循環指令會使掃描周期超過WDT定時器的設置值，為避免使監視定時器動作，就需要在程序中使用WDR指令人為復位WDT定時器。

I0.0閉合時，WDR指令運行，復位系統監視定時器WDT。

4）跳轉與標號指令 JMP、LBL

（其中N為0～255的常數）

JMP 跳轉指令，在預置觸發信號接通時，使程序跳轉到N 所指定的相應標號處。

LBL標號指令，標記跳轉的目的地的位置。由N來標記與哪個JMP指令對應。

圖為JMP、LBL指令應用：

在I0.0閉合期間，程序會從Network1跳轉到Network8的標號1處繼續運行。在跳轉發生過程中，被跳過的程序段Network2到Network7停止執行。

指令說明

（1）JMP和LBL指令必須成對使用于主程序、子程序或中斷程序中。主程序、子程序或中斷程序之間不允許相互跳轉。

（2）多條跳轉指令可對應同一標號，但不允許一個跳轉指令對應多個相同標號。

（3）執行跳轉指令時，跳過的程序段中各元件的狀態如下① 各輸出線圈保持跳轉前的狀態。

②計數器停止計數，當前值保持跳轉之前的計數值。

③ 1ms、10ms定時器保持跳轉之前的工作狀態，原來工作的繼續工作，到設置值后可以正常動作，當前值要累計到32767才停止。100ms定時器在跳轉時停止工作，但不會復位，當前值保持不變，跳轉結束后若條件允許可繼續計時，但已不能準確計時了。

（4）標號指令LBL一般放置在JMP指令之后，以減少程序執行時間。若要放置在JMP指令之前，則必須嚴格控制跳轉指令的運行時間，否則會引起運行瓶頸，導致掃描周期過長。

例：某生產線對產品進行加工處理，同時利用增減計數器對成品進行累計，每當檢測到100個成品時，就要跳過某些控制程序，直接進入到小包裝控制程序。每當檢測到900個成品（9個小包裝），直接進入到大包裝程序。相關控制程序如圖：

5）.循環指令FOR和NEXT

INDX記錄循環次數，每執行1次循環體，自動加1，并與終值比較，大于時，停止；

INIT：循環次數的初值；FINAL：循環次數的終值

◆FOR 標記循環程序的開始。

◆NEXT 標記循環程序的結束無操作數。

◆FOR與NEXT共同構成循環指令，用于重復執行指定次數的FOR與NEXT之間的循環體指令段。

指令說明

（1）FOR、NEXT指令必須成對使用。

（2）初值大于終值時，循環指令不被執行。

（3）每次EN端口執行條件重新有效時，自動復位各參數，同時將INIT指定初值放入當前循環計數器中，使循環指令可以重新執行。

INDX記錄循環次數，從1開始計數，每執行1次循環體，自動加1，并與終值比較，大于時，停止；

INIT指定循環次數的初值；FINAL指定循環次數的終值

指令應用舉例

圖為FOR、NEXT指令應用。當l0.0接通時，將INIT指定初值放入W100中，開始執行循環體，W100中的值從1增加到8，循環體執行8次，WW100中的值變?yōu)?（9>8）時，循環結束。

FOR、NEXT指令應用

6）.子程序

（1）建立子程序

可以選擇編程軟件“編輯”--“插入”--“子程序”。默認的子程序名為SBR_N，編號N的范圍為0～63，從0開始按順序遞增；

也可以通過重命名命令為子程序改名。

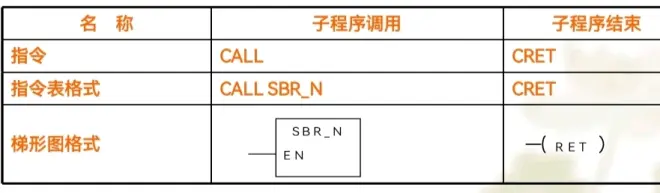

（2）子程序調用與返回指令CALL、CRET指令

CALL 子程序調用指令，當EN端口執行條件存在時，將主程序轉到子程序入口開始執行子程序。SBR_N是子程序名，標志子程序人口地址。

CRET 有條件子程序返回指令，在其邏輯條件成立時，結束子程序執行，返回主程序中的子程序調用處繼續向下執行。

子程序調用應用舉例1

a）I0.0閉合，調用子程序SBR_0，子程序所有指令執行完畢，返回主程序調用處，繼續執行主程序。每個掃描周期子程序運行一次，直到I0.0斷開。在子程序調用期間，若I0.1閉合，則線圈Q0.0接通。

b）在M0.0閉合期間，調用子程序DIANJI，在子程序執行期間，若I0.3閉合，則線圈Q0.1接通；I0.4斷開且I0.5閉合，則MOV_B指令執行；若I0.4閉合，則執行有條件子程序返回指令CRET，程序返回主程序繼續執行，MOV_B指令不運行。

例2：2重循環程序

7）.與ENO指令

某些指令的指令盒右側設有"ENO"使能輸出，若EN端有"能流"且指令被正常執行，則ENO端會將"能流"輸出，傳送到下一個程序單元。如果指令運行出錯，ENO端狀態為0。
