1. 功能說明

? ? ? 本文示例將實現R207樣機舵機云臺根據 六軸陀螺儀傳感器[https://www.robotway.com/h-col-137.html] 的數據實現姿態跟隨的功能。

2. 電子硬件

? ? ? 在這個示例中，我們采用了以下硬件，請大家參考：

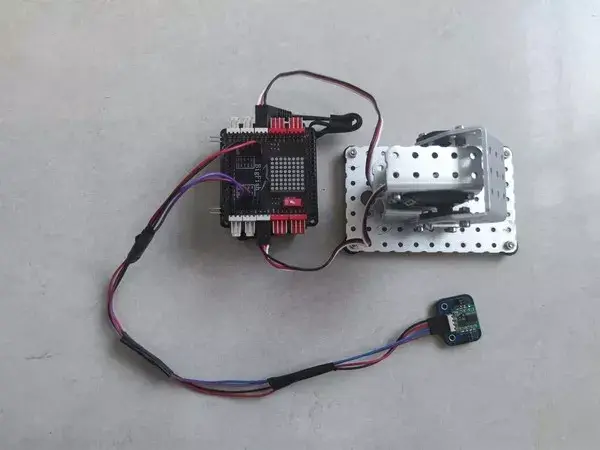

電路連接說明：

? ? ? ① 六軸陀螺儀傳感器連接在Bigfish擴展板的GND、VCC（3.3V）、RX、TX；

? ? ? ② 底座舵機0號連接在Bigfish擴展板的（GND、VCC、D4）；

? ? ? ③ 擺動舵機1號連接在Bigfish擴展板的（GND、VCC、D3）。

3. 功能實現

? ? ? 編程環境：Arduino 1.8.19

? ? ? 實現思路：舵機云臺可以根據陀螺儀傳感器的數據實現姿態跟隨。

六軸陀螺儀實物與空間坐標系的對應關系：

3.1 測試數據

? ? ?① 測試舵機云臺的兩個舵機初始角度，記錄數據；

? ? ?② 測試六軸陀螺儀傳感器的姿態數據。

下表是本實驗中測試出的實驗數據，大家可參考格式，測試出自己的實驗數據。

3.2 示例程序

? ? ?根據已測數據編寫程序，下面提供一個參考例程（body_feeling_attitude.ino）：

注意：本次實驗測試數據對應的程序位置如下圖所示，大家可嘗試輸入自己的實驗數據參數，修改這段程序，使舵機云臺的姿態跟隨更加流暢。

?4. 資料下載

資料內容：體感姿態跟隨-程序源代碼

資料下載地址：https://www.robotway.com/h-col-126.html

想了解更多機器人開源項目資料請關注 機器譜網站 https://www.robotway.com
