前者

??前面建立好的基礎的元器件，下面開始設計原理圖。

需求

• USB轉RS232，輸出RS232

• 可以選擇性輸出5V的TTL

• 可以選擇性輸出3.3V的TTL

設計原理圖

步驟一：CH340G的供電

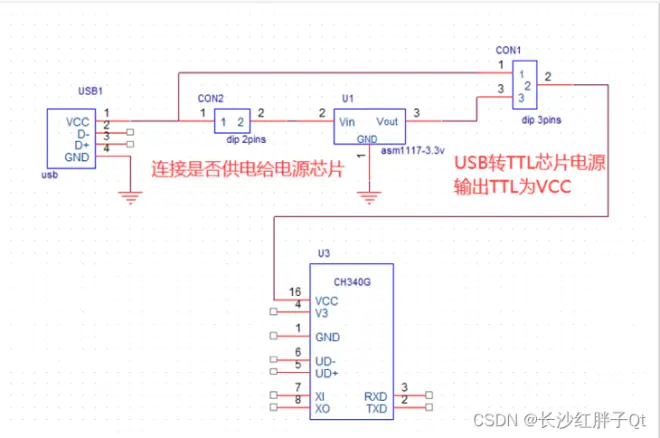

??由于USB輸出是5V的，而USB轉 TTL的芯片的TTL電平是輸入的VCC，所以在USB的5V的時候需要對電源進行處理，才能輸出3.3V的TTL，而又需要輸出5V的TTL，所以做一個電源芯片的切換電路，如下：
??

??從上圖可以看到，輸入可以是5V/3.3V，輸入的高電平范圍高于2.0，低于Vcc+0.5即可，所以5V的ttl可以輸入。
??然后設計下，電源切換電路，使用短接帽的形式：
??

步驟二：USB信號與CH340G信號電路

??將USB的信號線與CH340G的信號線相連接：
??

步驟三：CH340G外圍電路補全

??根據芯片的datasheet，對外圍電路進行補全，CH340G的datasheet有推薦的典型電路，按照典型電路設計即可。
???

步驟四：MAX232供電電路

??Max232的工作電壓是5V，所以直接從USB電源處出5V，如下圖：
???

步驟五：MAX232信號電路

??

步驟六：MAX232外圍電路

??

步驟七：RS232輸出電路

??TTL輸出3.3V和5V電源，同時通過調整可以輸出
???

步驟八：TTL輸出電路

??TTL可選擇是否直接輸出，不直接輸出則是轉入MAX232進行電平轉換：
??

最終原理圖

??以下是最終電路原理圖：
??
