第七章 一階電路和二階電路的時域分析

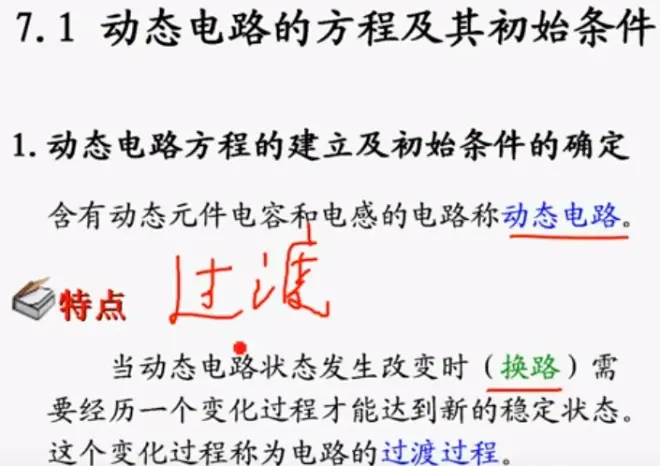

7-1 動態電路的方程及其初始條件

1.?動態電路方程的建立及初始條件的確定

(1)?電容元件和電感元件都是動態元件，含有動態元件的電路稱為動態電路。

(2)?過渡過程

①　當動態電路的工作狀態改變時，需要經歷一個變化過程才能到達新的穩定狀態，這個過程稱為電路的過渡過程。

②　純電阻電路沒有過渡過程。

③　電容電路的過渡過程

④　電感電路的過渡過程

⑤　實際情況中在切斷電容或電感電路時會出現過電壓和過電流現象。

(3)?由電路結構或參數變化引起的電路變化統稱為換路。

(4)?過渡過程產生的原因：電路內部含有儲能元件L、C，電路在換路時能量發生變化，而能量的儲存和釋放都需要一定的時間來完成。

2.?動態電路的方程

(1)?當電路中僅含一個動態元件，動態元件以外的線性電阻電路可用戴維寧定理或諾頓定理置換為電壓源和電阻的串聯組合，或電流源和電阻的并聯組合，這樣的電路稱為一階電路，所建立的方程為一階線性常微分方程。

(2)?當電路中含有兩個或n個動態元件時，這樣的電路稱為二階電路或n階電路，建立的方程為二階微分方程或n階微分方程。

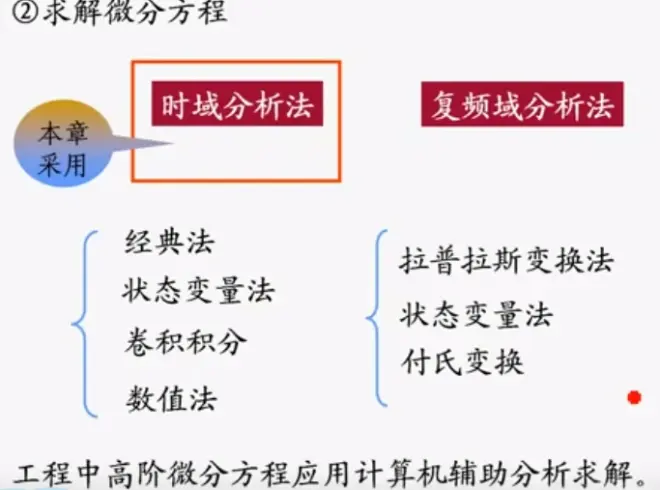

?(3)?動態電路的分析方法（經典法）

①　根據KCL、KVL和支路的VCR方程建立描述電路的方程，這類方程是以時間為自變量的線性常微分方程。

②　求解常微分方程，得到電路所求的變量（電壓或電流）。

(4)?穩態分析和動態分析的區別

①　穩態分析：輸入為恒定或周期性激勵，研究的是換路發生很長時間后的狀態（穩態），穩態特性可用微分方程的特解表示。

②　動態分析：輸入為任意激勵，研究的是換路發生后的整個過程（動態），動態過程可用微分方程的通解表示。

3.?電路的初始條件

(1)?通常認為換路是在t=0時刻進行的，換路前的最終時刻記為t=0-，換路后的最初時刻記為t=0+，換路經歷的時間為0-到0+。

(2)?用經典法求解常微分方程時，必須根據電路的初始條件確定解答中的積分常數。設描述電路動態過程的微分方程為n階，所謂初始條件就是指電路中所求變量及其1到（n-1）階導數在t=0+時的值，也稱初始值。

(3)?電容的初始條件：換路瞬間，當電流為有限值時，uc（0-）=uc（0+），即換路前后電容的電壓保持不變。

(4)?電感的初始條件：換路瞬間，當電流為有限值時，iL（0+）=iL（0-），即換路前后電感的電流保持不變。

?(5)?換路定則：換路前后電容電流和電感電壓為有限值的條件下，換路前后瞬間電容電壓和電感電流（獨立初始條件）是連續的，不能躍變。

?(6)?確定初始條件的步驟

①　根據換路前的電路，確定uc（0-）、iL（0-）。

②　依據換路定則確定uc（0+）、iL（0+）。

③　依據已求得的uc（0+）、iL（0+），畫出t=0+時的等效電路，即依據替代定理將電容所在處用電壓等于uc（0+）的電壓源代替，電感所在處用電流等于iL（0+）的電流源代替。若uc（0+）=0，iL（0+）=0，則電容所在處用開路代替。激勵源則用us（0+）、is（0+）的直流電源代替，這樣處理后的0+等效電路是一個直流電阻網絡，可以確定其他非獨立初始條件。

例：求解電路的初始條件
