第一篇?FPGA基礎知識

第四章 FPGA開發平臺介紹

第1節?開發環境

對于初學者而言，首先需要了解的是FPGA的開發需要有對應的開發環境。目前兩大FPGA制造廠商分別是Xilinx和Altera（目前已被Intel收購），而每個廠商生產的FPGA芯片都需要在對應的開發工具上才能夠進行設計。Xilinx芯片的開發工具包括Vivado和ISE（推出Vivado平臺后，Xilinx已經不考慮升級ISE版本），Altera芯片的開發工具是Quartus。本書以Quartus prime開發工具為例來詳細介紹FPGA的開發設計流程。

Quartus prime?是Altera公司為其生產的FPGA芯片所設計的一款開發軟件，其軟件內嵌自有的綜合器以及仿真器，可以支持原理圖、VHDL、Verilog HDL以及AHDL（Altera Hardware?支持Description Language）等多種設計輸入形式，可以完成從設計輸入到硬件配置的完整PLD設計流程。

Altera Quartus prime是Altera被Intel收購后在已完成開發的quartus II軟件基礎上開發的新軟件。作為一種可編程邏輯的設計環境，該軟件強大的設計能力和直觀易用的接口使其越來越受到數字系統設計者的歡迎。Altera的Quartus prime可編程邏輯軟件屬于第四代PLD開發平臺，該平臺支持一個工作組環境下的設計要求，其中包括支持基于Internet的協作設計。Quartus平臺與Cadence、ExemplarLogic、MentorGraphics、Synopsys和Synplicity等EDA供應商的開發工具相兼容，其改進了軟件的LogicLock模塊設計功能，增添了FastFit編譯選項，推進了網絡編輯性能，而且提升了調試能力。該設計軟件是業界唯一提供FPGA和固定功能HardCopy器件統一設計流程的設計工具（15.1以及更高版本）。工程師可以使用同樣的低價位工具對Stratix FPGA進行功能驗證和原型設計，同時可以設計HardCopyStratix器件用于批量成品。系統設計者現在能夠用Quartusprime軟件評估HardCopy Stratix器件的性能和功耗，相應地進行最大吞吐量設計。

第2節?軟件界面
在Quartus prime軟件中進行開發工作的頂級組織單元叫做工程（Project），一個工程可以代表一個完整的軟件解決方案。工程師設計的每一個工程文件都應該保存在單一的一個文件夾中。因此，開始一個新的邏輯電路設計的第一步就是新建一個文件夾來保存文件。接下來，筆者將詳細介紹如何新建一個工程。為了保存此次的設計文件，在D盤新建一個introtutorial文件夾。本次運行的范例為一個簡單的雙路燈控電路。打開Quartus prime軟件后將看到類似于圖1.4- 1的畫面。此主界面中包括若干窗口，用戶可使用鼠標選擇以訪問Quartus prime軟件的相關功能。Quartus prime提供的大多數命令都可用菜單形式來訪問。例如，在圖1.4- 1所示的主界面中，左鍵點擊File標簽，可打開如圖1.4- 2所示的菜單。用左鍵單擊Exit可退出?Quartus ?prime軟件。

圖1.4- 1Quartus prime18.1主界面

圖1.4- 2File菜單一例
對于有些命令，需要連續訪問兩個或以上的菜單才可以使用。

第3節?第一個上板例程

本教材中涉及的所有案例，均是在Quartus prime18.1精簡版開發軟件上進行。其他版本的軟件在界面上會略有不同，為了避免未知的錯誤，筆者建議讀者統一使用此版本。

本章將介紹Quartusprime軟件的基本特征，并展示如何使用Verilog硬件描述語言來設計和實現電路功能。通過本章節的學習，讀者將掌握以下幾方面的內容：

1、新建工程；

2、使用Verilog代碼錄入設計；

3、將綜合的電路布局到Altera FPGA?；

4、分配電路的輸入輸出到FPGA上的指定引腳；

5、編程配置教學板上的FPGA芯片。

3.1?新建工程

?按如下步驟新建工程：

1.?選擇File>New Project Wizard，以打開圖1.4-3所示窗口，可通過勾選Don't show methis introduction again跳過此窗口步驟。隨后單擊Next，此時會出現圖1.4-4所示窗口。

圖1.4- 3引導的任務顯示

圖1.4- 4創建新的工程

2.?工程保存在新建的工作文件夾introtutorial下（讀者也可以使用自己設定的文件夾），工程必須有一個名字，通常情況下工程名與頂層設計實體的名字相同。如圖1.4-4所示，選擇light作為工程名和頂層實體名。單擊Next。因?yàn)檫€未創建introtutorial文件夾，Quartus prime會彈出一個對話框，詢問是否新建所需文件夾，如圖1.4-5所示。單擊Yes后將會出現圖1.4-6所示的窗口。

圖1.4- 5提示創建文件夾

圖1.4- 6工程類型

圖1.4- 7添加用戶指定設計文件

3.?如果沒有已存在的設計文件，單擊Next，將會打開如圖1.4-8所示的界面。

圖1.4- 8選擇器件家族和指定的器件

4. 教學板采用的器件為Cyclone ⅣE EP4CE15F23C8。此處選擇Cyclone ⅣE器件家族。單擊Next后出現圖1.4-9所示界面，在此界面下選定第三方EDA仿真工具，并選擇硬件描述語言為Verilog HDL。

圖1.4- 9指定第三方EDA工具和Verilog HDL

5.?用戶可指定一些第三方EDA工具。不改變默認，隨后單擊Next，出現圖1.4-10所示窗口。

圖1.4- 10工程設置總覽

6.?設置總覽如圖1.4-10所示。單擊Finish，返回Quartus prime主體窗口。標題欄將顯示light工程，如圖1.4-11所示。

圖1.4- 11Quartus prime顯示已建工程

至此，一個工程新建完畢，接下來將進入邏輯代碼的設計。

3.2?代碼設計

需要看對應的視頻，請點擊視頻編號：001200000074

1、本視頻主要介紹2種verilog語言編輯器的用法，一種是quartus prime自帶的官方編輯器，一種是GVIM；還介紹了工程模塊中添加文件的方法。ALTERA的視頻

?以雙路的燈控電路作為一個設計范例，其數字邏輯如圖1.4-12所示。此燈可由x1和x2兩個按鍵共同控制，當按鍵按下表示為邏輯0，其真值表也同時在圖中給出。注意輸入x1和x2是異或的關系，但是在設計中仍然用最簡單的與或非門來顯示。

圖1.4- 12燈控電路

將上面的數字邏輯用硬件描述語言Verilog代碼來描述。注意，此模塊的名稱仍為?light，其與圖1.4-4所示的名稱一致。可以使用任何可存儲ASCprime碼的文本編輯器或者使用Quartus prime自帶的編輯器進行該代碼的編輯。當然，理論上模塊的名稱可以任意設定，此處設計的名稱與頂層Verilog模塊的名稱一致是設計的慣例。文件名稱必須帶.v擴展名用以指示此文件為?Verilog文件。綜上所述，本模塊使用light.v這一名稱。

圖1.4- 13圖1.4-12所示電路的Verilog代碼

3.2.1使用官方編輯器

?本節將展示如何使用Quartus prime軟件中的文本編輯器。喜歡使用其他文本編輯器來創建Verilog源文件的讀者可以跳過此節。

首先選擇File>New打開圖1.4-14所示窗口，選擇?Verilog HDL File后單擊OK，打開文本編輯器窗口。第一步是指定所創建的文件的名稱。選擇File>Save As，打開圖1.4-15所示的對話框來命名并保存文件。選擇存儲類型為Verilog HDL File，填寫文件名稱為light.v。單擊Save，打開圖1.4-16所示窗口，在文本編輯界面中輸入上圖中的代碼，輸入完畢后使用快捷鍵Ctrl+S保存該文件。

圖1.4- 14選擇新建的文件類型

圖1.4- 15命名文件

圖1.4- 16文本編輯器窗口

3.2.2使用GVIM編輯器

在上一節，筆者為大家詳細介紹了使用官方文本編輯器來編寫Verilog代碼的方法。事實上，也可以選擇使用其他文本編輯工具來提高編寫、修改代碼的效率。筆者按照個人的使用習慣在此推薦一款文本編輯器GVIM，并展示如何使用該軟件來設計Verilog代碼。

首先，打開GVIM軟件，打開文件>另存為。在彈出的圖1.4-17界面中將文件名寫為.v格式，表示創建一個Verilog語言設計文本。這樣在創建的文本編輯界面中，會高亮顯示Verilog語法中的一些關鍵字。在此文本編輯界面中對案例中的代碼進行編寫，如圖1.4-18所示。

圖1.4- 17將文件名保存為.v后綴

圖1.4- 18使用GVIM編寫案例中的代碼

該軟件在使用中還有許多使用技巧，在下面的章節中針對軟件的使用會進行詳細介紹。

3.2.3添加文件

? 一個工程中可以包含許多個模塊，每個模塊又可以保存為一個獨立的文件。正如圖1.4-7所討論的那樣，設計師可以告訴Quartus prime軟件哪些文件是當前工程的一部分。在前面的案例中如果要查看當前l(fā)ight工程中已包含的文件列表，可以選擇Assignment>Setting>File，隨后可以打開圖1.4-17所示界面。另外一個操作方法是選擇?Project>Add/Remove Files in Project。

? 使用Quartus prime文本編輯器創建文件時勾選Add file to current project選項，所創建文件即可自動加入到工程文件列表。如果使用的不是Quartus prime自帶的文本編輯器，那么在打開圖1.4-19所示的界面查看列表中的文件時，列表中沒有所創建的文件，此時必須手動添加文件到工程文件列表中。具體操作方法為：?jiǎn)螕魣D1.4-19中?File Name方框后的按鈕，彈出圖1.4-20所示對話框，選擇light.v后單擊Open即可將該文件添加到工程文件列表中。此時再次查看圖1.4-19界面，可以看到所添加的文件已經進入文件列表。需要注意的是，在大多數案例中Quartus prime軟件可根據各個實體自動找到正確的文件，即使沒有將文件添加到工程中也沒有問題。然而，對于包含許多文件的復雜工程，將所需文件按照上述方法一個個添加到工程中去是一個很好的設計慣例。

圖1.4- 19設置窗口

圖1.4- 20選擇文件

3.3?編譯設計電路

需要看對應的視頻，請點擊視頻編號：001200000075

1、設計完整個工程后，要經過quartus prime軟件中幾個工具的處理，分別是分析代碼、綜合電路以及生成目標芯片的實現內容。這些應用工具被聚合在一起，統稱為編譯器。

2、本視頻介紹編譯器的使用、管腳分配方法。

3、ALTERA的視頻

設計完整個工程之后，要經過Quartus prime軟件中幾個工具的處理，分別是分析代碼、綜合電路以及生成目標芯片的實現內容。這些應用工具被聚集在一起，統稱為編譯器。

選擇Processing>StartCompilation運行編譯器，或者單擊?按鈕運行。在編譯過程中，Quartus prime的左邊會顯示編譯的進度過程。當進度到達100%即表示編譯成功。

當編譯成功后，可以通過?按鈕手動打開編譯報告。

圖1.4- 21編譯通過時的報告

?在此窗口的左面列出了許多信息的列表，其中比較有價值的信息是此工程使用的芯片資源情況。如圖1.4-21所示，本工程使用到了1個邏輯單元（LE）和3個引腳資源。

在編譯期間，Quartus prime在消息窗口會顯示生成的消息。如果此工程編譯通過，其中一條消息會顯示編譯成功，沒有產生錯誤。

?如果工程編譯不通過，那么就代表設計的Verilog代碼中至少有一個或以上錯誤。在這種情況下與代碼中錯誤對應的消息就會在消息窗口顯示。雙擊某條錯誤信息，該信息將會滾動顯示完整并且打開Quartus prime自帶文本編譯器，將Verilog代碼中處出現錯誤的地方高亮顯示。類似的，編譯器也會顯示許多警告消息，同樣的方法也適用于查看完整的警告消息。如果想獲取針對于某條錯誤或警告消息的更多報告信息，可選住此報告后按F1功能鍵即可進行查看。

為了演示上述的現象，將模塊light.v的最后一行改成endmodules后重新進行編譯。Quartus prime彈出對話框，顯示編譯不通過，編譯報告如圖1.4-22所示，單擊OK以確認。在消息窗口單擊Error標簽，顯示圖1.4-23所示消息。雙擊第一條錯誤信息后Quartus prime文本編輯器打開light.v模塊，可以看出最后一行被高亮顯示，如圖1.4-24所示。修正代碼后重新進行編譯，此時工程編譯可以通過。

圖1.4- 22編譯不通過時的報告

圖1.4- 23錯誤信息

圖1.4- 24指示錯誤代碼的位置

3.4?引腳分配
使用開發板上的LED6(連接的信號線為L(zhǎng)ED1_NET)代表f，sw0和sw1分別代表x1和x2，所需引腳如圖1.4-25所示。選擇Assignments>PinPlanner（或單擊按鈕），打開圖1.4-26所示窗口，在下方Location下面輸入要配置的引腳信息。

圖1.4- 25所需引腳原理圖

圖1.4- 26引腳分配

3.5?編程及配置FPGA器件

需要看對應的視頻，請點擊視頻編號：001200000075

1、設計完整個工程后，要經過quartus prime軟件中幾個工具的處理，分別是分析代碼、綜合電路以及生成目標芯片的實現內容。這些應用工具被聚合在一起，統稱為編譯器。本視頻介紹編譯器的使用、管腳分配方法。

2、ALTERA的視頻

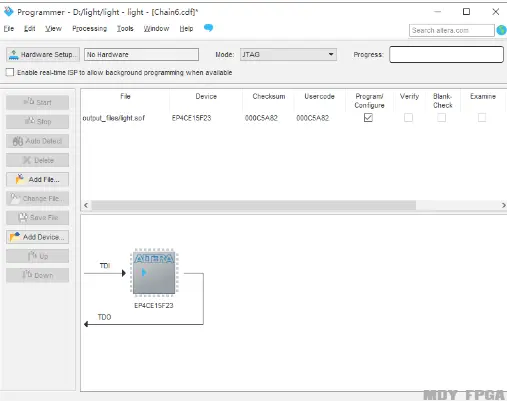

引腳分配完畢之后，需要重新進行一次全編譯。當全編譯通過后Quartus prime軟件即可生成可以燒錄到FPGA中的配置文件。將下載器USB-Blaster與FPGA開發板進行連接，打開FPGA開發板電源后回到Quartus prime主界面，選擇Tools>Progrmmer或單擊?按鈕，打開圖1.4-27所示窗口，選擇配置模式Mode為JTAG。在缺省情況下，USB-Blaster沒有被選中，單擊HardwareSetup按鈕，在彈出的窗口選擇USB-Blaster即可選定下載器，如圖1.4-28所示，單擊Close完成配置并退出。

圖1.4- 27程序燒錄窗口

圖1.4- 28硬件設置窗口

如圖1.4-29所示，待燒錄進FPGA的配置文件light.sof已被列入窗口。如果該文件沒有列入窗口，則單擊Add File手動選擇燒錄文件light.sof加入。該文件是一個由編譯器的匯編模塊生成的二進制文件，其包含配置FPGA器件的數據。其中，.sof文件后綴表示?SRAM目標文件（SRAM Object File）。選中的器件為EP4CE15F23，勾選Program/Configure選項，單擊?Start開始下載。

圖1.4- 29下載SRAM目標文件

? ? 注意，在使用前需要安裝下載器的驅動程序。

? ? USB-Blaster用戶，請參考http://www.altera.com.cn/literature/ug/ug_usb_blstr.pdf

? ? Byte-Blaste-rprime用戶，請參考http://www.altera.com.cn/literature/ug/ug_bbprime.pdf

? ? Ethernet-Blaster用戶，請參考http://www.altera.com.cn/literature/ug/ug_ebcc.pdf

3.6?在線調試

? 下載完畢后即可進行電路的測試，利用sw0和sw1輸入所有可能值，觀察LED亮滅是否和預期保持一致。如果與預期不致，那么就需要去定位問題，此時將使用到SINGNALTAP工具，具體使用方法請參照下一章內容。

3.7?固化程序

需要看對應的視頻，請點擊視頻編號：001200000076

? ? 將.sof格式的配置文件燒錄到FPGA中后，F(xiàn)PGA無法完成配置文件的保存，在下一次上電的時候，F(xiàn)PGA內部仍為空白。如果不希望每次上電后再次手動的將配置文件燒錄到FPGA芯片內部，可以通過程序固化的方式，將配置文件燒錄到FPGA芯片外部掉電不丟失數據的Flash存儲器中。這樣在每次上電的時候便可以自動的完成配置，外部存儲器就會自動的將配置文件下載到FPGA中。下面筆者來介紹一下程序固化的具體步驟。

? ? 首先，打開File>ConvertProgramming File，在Programming file type選項中選擇.jic文件格式。

圖1.4- 30更改燒錄文件類型

? 如圖1.4-30所示，將待燒錄文件類型更改為.jic格式后，在Configuration Device選項中選擇設備配置為EPCS64，在Input files to convert?欄中，選擇Flash Loader后點擊Add Device按鈕。隨后選擇FPGA器件型號，選擇芯片型號為EP4CE15，彈出如圖1.4-31所示窗口后點擊OK。

圖1.4- 31為FPGA芯片加載外部Flash

?接下來需要將.sof配置文件轉為.jic格式，點擊SOF Data，如圖1.4-32所示，選擇相應的.sof配置文件。點擊Generate按鈕，生成.jic文件。

圖1.4- 32轉換.jic格式配置文件

?回到Programmer界面，點擊Add File按鈕，在文件夾下選擇相應的.jic文件。如圖1.4-32所示，將該文件加入之后在界面上將.sof格式文件（通常情況下在第一行）取消勾選，在名稱含有.jic的文件選項中，勾選以下幾個選項：Program/configure，Verify，Blank-Check。勾選Program/configure時其他文件的該選項也會自動勾選。

圖1.4- 33選擇固化配置文件

隨后點擊Start按鈕，進行程序固化。
