五、從竹篾編織到裝配式路面基層預制塊的演變

郭 高? 郭子碩? 戰宏宇? 遲文仲

(長春市政院、哈工大）

【摘要】本文通過研究竹篾編織與編木拱橋結構的共性、構件尺寸和搭接方式的結構變化演變過程，探討編織竹篾與裝配式混凝土預制塊基層結構的繼承關系。研究認為：編織竹篾的節點，具有“輸入”及“輸出”端數量相等、且相互交叉的結構特征；編織竹篾構件具有縱橫杠桿、相互交叉支撐的結構關系；在編織竹篾面上，具有荷載應力通過交叉的經緯篾條，以外延及閉合環繞到達全面積傳遞荷載路徑的特征；經緯篾條剛度和搭接方式及長度的變化，不會改變編織面荷載傳遞路徑。因此，當編織構件長度與寬度相當時，可稱之為編塊。

探索裝配式基層混凝土預制塊結構的原理，可增加對塊體之間傳荷能力及變形協調性的認知，對探索該種路基的結構原理和促進工程應用，有積極意義。

?【關鍵詞】道路基層；混凝土；裝配式結構；編織竹篾；編塊；杠桿；三點別壓

1? 引言

??? 裝配式基層預制塊是一種上下面平行、四個側面都是斜面的混凝土塊體。目前它已經作為路面基層在長春、哈爾濱、沈陽、吉林等多個城市道路工程中得到大面積推廣應用；并具有道路工程壽命長、施工工期短、減少溫縮裂縫等優點。本文追溯分析這種道路基層結構的原型，并分析從原型到裝配式基層預制塊的演變過程。

2? 編織結構的基本特性

??? 裝配式基層所使用的預制塊，稱為編塊，其結構演變過程有著悠久的歷史。編塊按結構原理劃分屬于編織類型，因此必然保留有編織結構的基本特征。

??? 編織結構最典型的技法是經緯法“十字”平編，在編織過程中，竹絲篾條采用挑壓交織，被挑壓的蔑稱為“經”，而編織的蔑為“緯”[1]。經緯篾條在平面相互交叉，在豎向上下疊壓形成交點。該交點的上篾條有兩個輸入端，下篾條有兩個輸出端，輸入與輸出端相互交叉構成一體是編織節點的結構特征；篾條與沿線相交篾條形成多個交叉點，其中篾條段與相交篾條的三個連續的交點構成等力矩杠桿三點別壓關系，由此構成編織面杠桿結構的豎向穩定特征；編織面的經緯篾條之間留有空隙，可使編織面生成一個個的方形孔[2]。當荷載作用在編織面上時，應力在交點處由上篾條傳遞給下篾條，并向兩側輸出呈“T”字形[3]分級傳遞。其中，一路應力在方形孔周邊外延，由點荷載擴散的全面積受力；另一路應力沿網孔環繞使相鄰篾條具有應變協調性，應力的這種傳遞方式使編織面又具有類似板體的受力性能。應力路徑圖見圖1所示。

當編織結構采用草編及竹編材料時，細長且柔韌，篾條長度可超過其直徑的百倍，每根篾條都可組成多段杠桿結構關系。當編織材料換成剛度更大、斷面尺寸更大、且長度更短的木材時，編織結構就已經發生了演變。

?

?

?????????????????????? 圖1：編織面荷載傳遞路徑圖

3? 編織構件剛度的變化

?? ????????

? ? ? ? 圖2 閩浙地區的古代木拱橋???????????? 圖3編木拱橋三點別壓杠桿結構圖

??? 使用木桿編織的橋梁稱為“中國編木拱橋” [4]，例如《續資治通鑒長編》記載“內殿承制魏化基言，卞水悍激，多因橋柱壞舟，遂獻無腳橋式，編木為之”。編木使用的木桿分為縱桿及橫桿，其長度均為直徑的十?dāng)?shù)倍，剛度比篾條大得多?？v桿受長度及剛度限制，每根縱桿均以搭接在兩端部及中間位置的橫桿作為支撐點組成一個杠桿結構----仍符合編織構件三點別壓杠桿關系的特征。編木結構的縱桿自身已經演變成節點，節點的輸入端是搭接在縱桿中部的橫桿接觸面，節點的輸出端是縱桿兩端部的接觸面，仍然保持每一編織節點輸入端和輸出端、各有兩個且相互交叉成一體的結構關系。

? 編織竹（草）蔑與編木結構的節點區別是：編織由經緯篾條交叉疊壓組成節點，節點內靠經緯篾條在交點處的摩擦面連接，節點之間由篾條連接；編木拱橋以木桿作為節點，輸入與輸出端為木桿自身結構，節點之間通過木桿兩端部及中間位置與橫桿交點處的接觸面?zhèn)鬟f應力。

?? ?編木拱橋的拱圈立面由多根縱桿組成，相鄰縱桿相互以對方縱桿的中間支承點，作為自己端部的支撐點，各支撐點均以橫桿作為支撐。縱桿與橫桿構成三點別壓杠桿關系，由于木桿直徑大、剛度大，因此縱橫桿交叉互別、還使縱桿之間形成折線，拱圈即由多段折線組成，以較短的構件形成較大的跨度和拱圈高度，并將拱橋的垂直荷載沿著拱架縱向木桿逐次傳遞至兩側橋臺基座上。

?? 編木拱橋的立面應至少有兩個拱圈，各拱圈按復制的方式在橋的橫向平行分布。拱圈之間使用橫桿連接并承擔杠桿支撐點的作用，橫桿不傳遞軸向力，因此拱橋縱向與橫向結構不能互換，類似于簡支梁。由于編木拱橋的橫桿不具有杠桿結構特征，因此編木拱橋?qū)儆诓粚?duì)稱的編織結構。

?? 全對稱的編木結構則是編木穹頂（參見圖4），使用25根木桿可編成有5X5節點和4X4網孔構成的穹頂狀結構。穹頂?shù)目v（橫）向桿以橫（縱）向桿為支點構成三點別壓杠桿結構，前后相連的縱（橫）桿共同使用端部的橫（縱）桿作為支撐。編木穹頂?shù)木幙椕媾c穹頂，均為縱向與橫向杠桿在平面相互交叉支撐組成的結構，縱、橫桿結構方式及作用相同，穹頂不但具有編織面的平面對稱性，同時還保留拱圈的折線拱架特征（參見圖5）。編木穹頂具有與編織相同的節點結構特征、縱橫杠桿交叉穩定關系及荷載傳遞路徑，由此可知編織構件剛度的變化，不改變編織類杠桿結構穩定關系。

? ?????????????

? ? ? ? ? 圖4編木穹頂俯視平面圖????????????? 圖5編木穹頂平面立面透視圖

4 編織構件接觸方式的變化

?? 如果將編木穹頂?shù)墓?jié)點（木桿）兩個輸入端和兩個輸出端，其上、下搭接關系改變?yōu)槠罂谝Ш戏绞?，即使縱、橫木桿之間均改為以企口連接，則仍可保留編織面節點結構的特征、縱橫杠桿交叉穩定關系及荷載傳遞路徑；區別在于企口結構將木桿上下搭接的顯性關系隱含在了木桿的斷面內，使折線式編木拱圈變成與編織竹篾一樣的平面。也可其稱為“平穹頂”（參見圖6）。由于是半企口，一個企口上部凸出，另一個企口是下部凸出，因此企口有活動空間。而全企口，中間部分凸出或凹陷相互緊密結合，則沒有活動空間。

???????????????

???????????????????????? 圖6：企口編木平穹頂示意圖

??? 為提高企口節點處的抗剪、抗折能力，再將企口修改成斜面，接觸面變成斜面貼合（參見圖7）。由于斜面貼合僅是搭接關系的變形，因此將編木穹頂木桿的輸入及輸出接觸面改為企口或斜面，編木穹頂?shù)墓叭Ρ阆ё優槠矫?。而該平面結構中縱桿之間的交叉結構及方形孔仍然存在。由于“平穹頂”仍然可以保持編織結構特征，由此可證編織結構接觸面樣式的改變，不改變編織節點及構件形成的縱橫杠桿交叉結構關系及荷載傳遞路徑。

????????????

????????????????????????? 圖7斜面編木平穹頂示意圖

5? 改變編織構件的長度

?? 當將接觸面改成斜面的編木“平穹頂”木桿，將其長徑比縮短至1:1，則長木桿可演變成為近似方形的塊體（參見圖8）。

????????????

圖8斜面塊體示意圖

??? 作用在圖8所示塊體頂面的垂直荷載應力，仍可利用該塊體斜面?zhèn)鬟f、向二側分散；每傳遞一次分為一級，各級傳遞路徑的方向相差90度。應力的傳遞路徑具有分級擴散和閉合環繞兩個特性：分級擴散應力最終達到每個基塊，“覆蓋”基層結構的全面積；閉合環繞能使塊體之間建立起應變的協調關系[5]。

???? 終上所述，即使將編木的構件長度縮短到與寬度相等，圖8所示結構仍然保持編木穹頂?shù)墓?jié)點、構件之間的結構關系、應力傳遞路徑等特征。

依據從編織竹篾到編木拱橋的命名規則，組成該平面的構件可稱之為編塊。至此，編織結構經歷提高編織物材料的剛度、改變搭接方式、縮短長度的三個步驟，完成從編織、編木到編塊的演變過程。

6? 裝配式路面基層

?? 利用編塊作為構件、按編織方法鋪裝而成的平面，與編織面一樣具有構件之間豎向互鎖的穩定性，因此適合作為路面基層使用[6]。以編塊為原理模型所設計、混凝土預制產品稱為基塊，該塊體的長度與寬度相等，外形呈六面體，其中頂面及底面為矩形，四個側面均為斜面[7]。塊體以兩個陽斜面作為荷載的輸入端，以兩個陰斜面作為荷載的輸出端，輸入與輸出端在平面相互交叉[8]。塊體的陽斜面和陰斜面在鋪裝時，面與面之間構成垂直和平面的互鎖關系[9]，稱為三維嵌擠結構[10]。將基塊按側面貼合的方式裝配（參見圖9）、并在接縫內灌填充砂漿后，并在四周使用水泥混凝土封邊，即成為裝配式路面的基層。

?? ?????

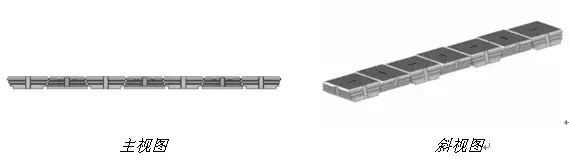

???????????????? 主視圖???????????????????????????????? 斜視圖

?圖9基塊鋪裝示意圖

7? 結語

（1）編織面的節點，具有以上篾條和下篾條的兩端作為輸入端及輸出端、且相互交叉的結構特征；編織篾條具有利用三點別壓關系，構成縱橫杠桿交叉支撐穩定結構的特征；編織面具有荷載擴散應力呈“T”字形[3]分級傳遞路徑，在方形孔周邊擴散呈現出外延與環繞組合，并最終使應力覆蓋編織面所有篾條的傳荷路徑特征。

（2）從編織竹篾到編木拱橋，再到編塊，編織構件在長度、剛度及接觸面樣式的變化，并未改變編織節點結構、杠桿交叉穩定及荷載應力傳遞路徑三個主要特征。因此，編木拱橋和編塊，其結構與編織存在繼承關系，都可以歸屬于編織類。當編織構件長度與寬度相當時，依據編織、編木的命名規則，該構件可稱為編塊。

（3）編塊是裝配式路面基層預制塊的原型，其預制混凝土產品稱為基塊。用基塊鋪裝、并在接縫灌漿和封邊的平面結構，仍然保持著編織結構的性能。對于裝配式基層結構原理的探索，可增加對塊體之間接縫傳荷能力、變形協調性及整體性的認知，對探索裝配式基層結構原理，促進技術發展與應用有積極意義。
