Optistruct模型文件后綴為.fem?？赏ㄟ^Altair Hypermesh軟件輸出，再通過OptiStruct求解器來求解該文件，得到求解結果。.fem文件為ASCII文件，可以通過一般的文本編輯器打開。.fem文件可分為三個部分：I/O部分，Subcase部分和Bulk Data部分。

.fem文件中還包含有$$和$開頭的行，$$為注釋符號，符號后的內容不會被讀取，$開頭的行會被Hypermesh讀取，但是不會被OptiStruct讀取。$$和$開頭的行不會對OptiStruct的求解造成影響，即使刪除掉所有$$和$開頭的行，也不會對求解過程有影響，同時也可以導入到Hypermesh，只是組件等的命名不是指定的。

1. I/O部分

“I/O部分用于分析或優化的全局控制，包括結果輸出的類型（模型檢查、分析、超單元生成、優化或者重啟動），輸入/輸出及臨時文件的名稱和存放位置等?！?/p>

如上圖所示為I/O部分，第一行和第二行指定了不輸出html和hm的格式文件，目的是為了減少不必要的文件輸出。第三行和第四行分別指定了輸出所有節點的位移和所有單元的應力，以.h3d格式文件輸出。I/O部分還可以指定其他的輸出類型，如應變、加速度等，也可以指定其他的輸出格式，如output2和punch等格式。

2. Subcase部分

“Subcase部分設置工況信息（也叫載荷步）。它決定在一個Subcase中使用哪些載荷和邊界條件，控制該工況的結果輸出類型、頻率、優化的目標和約束等。”

如上圖所示，該Subcase的編號為1，標簽為static（該標簽會顯示在后處理中），分析類型為靜力分析，其中引用了編號為2的spc約束和編號為1的load載荷。

?

3. Bulk Data部分

“Bulk Data部分開始于BEGIN BULK字段，結束于ENDDATA字段，包括了除了I/O和Subcase部分之外的所有的有限元模型信息，比如求解控制參數、節點編號及坐標、單元編號和每個單元對應的節點信息、材料參數、截面屬性、坐標系定義、詳細的約束和載荷定義等。所有這些信息沒有先后順序要求。”

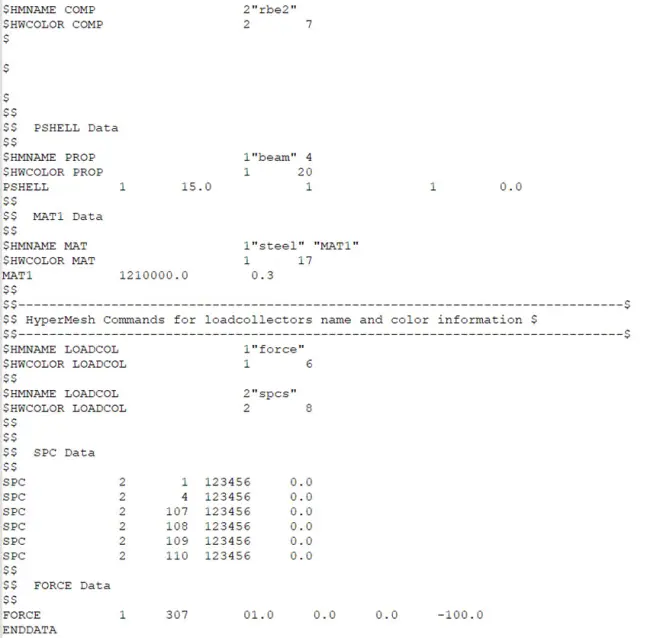

如圖所示，該Bulk Data部分以BEGIN BULK開頭，隨后是節點GRID編號及其坐標，RBE3單元信息，平面4節點單元CQUAD4的編號、屬性編號及節點編號，截面屬性PSHELL、材料MAT1、約束SPC信息、載荷FORCE信息，最后以ENDDATA結尾。

在.fem文件中，每行最多包含10個關鍵字，每個關鍵字可以用空格、逗號、左括號、右括號、等號中任意一個來分隔，每個關鍵字不能超過8位，續行可以用最后字段后面的英文逗號符號識別。

?

注：雙引號部分為引用《OptiStruct結構分析與工程應用》書中原文內容。
