stm32的can配置,獲取標識符(ID)

2021-06-07 17:38 作者:GXTon_阿通 0人讀過 | 我要投稿

關于stm32的can的特性,從手冊上可以查到:

手冊上面的內容比較雜,所以截取了一些有用的片段:(大家也可以查看手冊,)

關于can的硬件接線:

寄存器的主要功能:

整個的流程可以從這張圖中看出,這張圖是很重要的:

從下面這張圖中,可以看出很多東西,可以看出數據流,

1,從圖中可以看出,stm32里有兩個can;

2,從圖中可以看出,stm32里每個can有3個發送郵箱,兩個接收f(shuō)ifo,每個fifo有三個深度.

3,從圖中可以看出,數據經過過濾器,進入到fifo,需要設置過濾器決定數據進入哪個fifo.

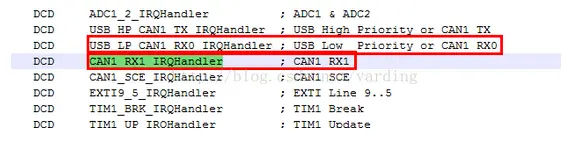

? 實際上，can的fifo0和fifo1是兩個不同的中斷名字，

can的發送:

上面的圖片說明了發送的過程,

發送前,需要將CAN_TIxR的TXRQ位置1,用來表示有數據要發送.
選擇一個郵箱,這個郵箱的選擇是硬件自己完成的,根據CAN的結構圖(上面),

可以看出有0,1,2這三個發送郵箱,但是用那個郵箱是你決定不了的,需要根據規則:

硬件自己會查詢當前哪個郵箱是空的,如果哪個郵箱有空閑,就先用哪個.
當有多個郵箱被裝滿數據的時候,哪個會先發送? 這里有兩個方法,可以通過軟件挑選:

方法一:發送順序有郵箱中存儲消息的標識符來確定,如果標識符一樣,則按照郵箱號小的發送.(可以理解為按照緊急程度發送); 這里會出現一些奇怪的現象,就是你先發A后發B,對方可能現接受到B然后再接收到A.因?yàn)锽比較緊急,所以即使先發送了A,也不一定第一個收到A.

方法二:按照請求順序發送,通過設置CAN_MCR寄存器中的TXFP位,變成FIFO模式發送,這樣就會按照請求順序發送.(可以認為,先到先發); 這個模式對分段發送很有用,如果你的數據特別長,需要分成好幾條報文,那么就用方法二.
等待總線變空閑,空閑后就會發送了.
檢測是否發送成功,can發送出數據后,還會檢測是否發送成功,這個是硬件幫助我們完成的,如果發送成功,CAN_TSR寄存器的RQCP和TXOK會置一.

如果發送失敗,CAN_TSR寄存器的ALST位(仲裁丟失) \ TERR位(發送錯誤)會置一.

這也是can的優點,它發送完成之后會檢測是否成功.
