就在這兩年，伴隨AMD Ryzen的強大攻勢下，英特爾長達6代的牙膏4核I7終于真正升級了，而八代倉促登場的配套主板Z370似乎只是應急之作，隨著九代和其他300系列主板登場，真旗艦的Z390也終于出爐，相信不少玩家已經玩上了，而管家在最近也入手了一塊來自銘瑄的Z390 Gaming電競之心，燈效酷炫的外觀和不錯的用料頗讓人意外，在這里寫篇開箱給大家分享一下。

產品開箱

有別于以往的銘瑄主板，Z390 Gaming電競之心的包裝可謂相當?shù)皿w，黑紅色GAMING風格的外包和硬朗的內包給管家第一感覺非常不錯，有別于以往銘瑄主板以性價比為特點的形象。

在附件方面，Z390 Gaming電競之心的附件可以說非常豐富，除了基本的箱說、擋板外，還附贈了一份電競之心的專屬貼紙，以及一份感謝信，而SATA線方面更標配到4條，可以看出銘瑄對電競之心這個系列非常用心的。

主板細節

相對于之前Z370而言，Z390 Gaming電競之心繼承了主板裝甲這一個特性，而不同的是，相對于370那看著像玩具似的游戲風格，這次的設計風格更有科技感一點，在燈效表現和布局上更加合理一些，頗有ROG的味道。

在主板裝甲方面，整塊主板裝甲共布置了3個RGB發光燈區，裝甲表面采用霧黑啞光處理，而裝甲在電競之心的LOGO上使用了拉絲紋路處理，摸上去頗有質感。

在內存槽方面，Z390 Gaming電競之心內存槽保留了上一代的燈效設計，在4條內存插槽之間加入了RGB燈條和導光材料，燈光效果頗為酷炫，而值得一提的是，在內存插槽方面，Z390 Gaming電競之心使用了單邊卡扣設計，這樣可以在安裝大型背板散熱顯卡的情況下也能輕松更換內存，更加方便一點。

在拓展接口方面，沒拆卸主板裝甲的前提下，我們可以看到主板標配的6個SATA3接口，滿足日常硬盤拓展的需求，而在PCIE槽方面，Z390 Gaming電競之心標配了3條帶金屬盔甲加強的PCIE3.0 X16插槽，以及兩個PCIE3.0 X1的小型插槽。

我想不少人會問M.2接口呢？PCIE網卡接口呢？這些設備都藏在了主板裝甲之下而已，主板裝甲在這款主板上更多意義是在于裝飾，拆卸主板裝甲以后，我們可以看到主板的拓展性還是可圈可點的。

在卸除主板裝甲厚，Z390 Gaming電競之心的真正容貌非常堆料，接口數量乃至布局、還有用料水平并不比臺系高端主板差，甚至有些地方更好一點。

在主板IO方面，Z390 Gaming電競之心標配了2個USB2.0接口、2個USB3.0接口以及2個USB3.1接口（其中一個為type-C），視頻輸出方面比較齊全，支持DVIHDMIDP接口輸出，并且附帶了7.1省道和一個千兆R(shí)J45網口，值得一提的是，該主板還保留了一個PS2鍵鼠接口，方便安裝某些老系統。

在供電部分堆料的情況看來，Z390 Gaming電競之心的核心供電是做得非常豪華的，整整齊齊的R33電感對于喜歡看用料的玩家來說確實非常滿足，但供電并非單純的數電感來決定，還要看具體方案。

在供電方案方面，Z390 Gaming電競之心使用了來自Intersil的ISL69138供電方案，ISL69138本身已是一枚雙路輸出的并最大支持7相數字供電的VR13IMVP8 PWM芯片。

在具體供電規格方面，從元件腳邊標識我們可以看到，左側供電（QP20X~QP50X）為通過倍相PWM實現8相供電，每相供電配置1上1下MOS管和一顆R33電感；而頂部供電，在內存部分(QP10X)通過倍相PWM實現2相，每相搭配2上2下+2顆R33電感，另一部分則是獨立的（QP98XQP60X）1上1下。

MOS管方面，每相供電MOS完全一致，均為來自美納格MagnaChip的MDU1517和MDU1514，前者30V100.0A2.9m，后者則為30V66.3A6.0m。

在拆卸裝甲后，Z390 Gaming電競之心可以安裝雙M.2固態硬盤以及PCIE無線網卡，拓展性確實沒問題，但這里存在兩個小問題，如果安裝某些自帶加厚散熱馬甲的M.2固態硬盤，主板裝甲可能會出現沖突的情況，另外一個就是，每次更換M.2固態硬盤的時候，總要拆卸整塊主板下來并卸除裝甲才能更換，有小小不方便。

作為游戲GAMING主板，在集成聲卡和網卡上當然也不能含糊，在聲卡方面，Z390 Gaming電競之心使用了ALC1220和定制金色固態電容以及PCB信號分割線處理，對于麥克風和耳機低噪抑制來說還算不錯。而網卡方面則來自英特爾自家的I219網卡，英特爾網卡的兼容性和性能都非常不錯，能和高通KILLER網卡匹敵，吊打一般的小螃蟹網卡是沒問題的。

作為全板RGB的主板，Z390 Gaming電競之心本身在主板頂部和底部各布置了一個12V RGB接口，并且在內存槽旁邊布置了一鍵開關機、重啟以及燈效切換按鈕，而主板底部更設置了debug燈，可以說該有的都有了。

燈效展示

以游戲電競為題材的主板少不了RGB，畢竟現在游戲風都是玩燈玩出色的，管家在這里就展示一些燈效圖，畢竟燈效這種東西，不是靠文字能說明的。

可以看出，Z390 Gaming電競之心的燈效還是非常不錯的，不過燈效種類也就6種而已，建議銘瑄后期加入更多燈光效果，畢竟玩燈還是要多點花樣的。

BIOS設置&簡單超頻測試

在BIOS方面，Z390 Gaming電競之心雖然實現了圖形化界面，相對于過去Z170和Z370來說，Z390的BIOS有了較大的進步，但BIOS總體表現都只能說可以用的級別，而作為摘寫評測的管家來說，Z390的BIOS沒有截圖功能，只能曬出管家手機拍下的帶雪花照片作為展示了233。

在390 Gaming電競之心的BIOS里面，專門設有超頻這一菜單，在菜單中我們可以看到分有5大設置類別，他們分別為處理器核心、cache緩存、GT集成顯卡、進階電壓覆寫設置（超電壓）以及內存超頻，選項還算全面。

在處理器界面，可以切換自動、手動超頻選項，管家習慣于使用手動固定頻率的做法來吵，從圖中我們可以看到可以設定CPU具體核心對應頻率以及最大超頻限制頻率。

其實內存XMP超頻就是讀取內存條內置的超頻SPD策略，390 Gaming電競之心在這方面做得還算不錯，得益于主板用料，基本上內存XMP一鍵超頻都非常輕松，選一下設定檔就基本OK。

相對于臺系超頻主板來說，390 Gaming電競之心的BIOS在頻率設定這些項目里是沒什么大區別的，XMP一鍵超內存以及修改緩存ring倍頻表現都非常正常，要說本身BIOS超頻短板的話，就是在電壓設定精度的問題，盡管VR的loadline可以自行修改負載情況，電壓可以手動設定，但本身Vcore電壓和VID電壓是綁定的，這點上對于新手超頻是較為友善，但對于打算進一步調整更低的精確電壓，可能就有點不太理想了。

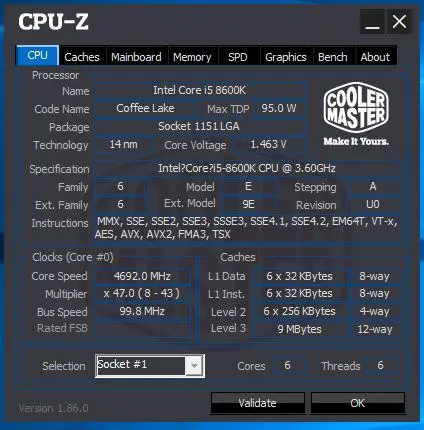

通過剛才的超頻設定，管家把自己手上的這顆8600K超頻到4.7G,我們可以看到待機電壓一度達到1.463V，我想不少玩家說這是這電壓有點高，這就因?yàn)檫@塊主板的VID和Vcore是綁定的設計，所以主板會根據負載情況而只能調整電壓，在實際測試中，電腦的穩定性和溫度表現都和其他主板差不多，使用過程中沒有較大差異。

管家手上的這顆8600K安全頻率點就在4.7G，畢竟體質弱，沒辦法往上再超了，看到朋友們的9900K都上5G了，感覺有點酸，看來也該買新的CPU了233

通過打開XMP內存超頻功能，管家順利把手上的威剛XPG龍耀D40內存超頻至3200MHz，在AIDA64內存和緩存跑分項目中，表現符合預期，讀寫性能一度到達43000MBs附近，而內存延遲則為53.7ns，一切正常。

超頻當然要穩定才有意義，通過AIDA64的單鉤FPU浮點負載負載2小時20分鐘，CPU溫度一直穩定在80度附近穩定運行，而負載電壓為1.353V，值得一提的是，此時室溫溫度為21度，相對濕度為70，散熱器為九州風神 船長120EX。

對于內存穩定性測試，管家只是通過AIDA64的內存測試程序跑了11分鐘，從測試情況來看，銘瑄Z390 Gaming電競之心配合威剛XPG龍耀D40 3200開啟XMP保持在CL16 18 18 18的DDR4 3200Mhz表現穩定，內存條表面溫度為30度左右，非常低溫。

在單鉤FPU浮點負載下，主板MOS管散熱片溫度讀數為65.6度，比較低溫，而此時散熱片附近并沒有風扇進行散熱，相信機箱內部風道良好的情況下，供電溫度會更低一些。

總結：顏值不錯的電競主板

銘瑄Z390 Gaming電競之心無論在用料還是顏值上表現相對于過去的銘瑄主板有了質的提升，就單純外觀設計來說，超越不少臺系產品，而用料方面又可圈可點，15相供電和英特爾網卡以及雙M.2等要素讓它在同價位中非常誘人，作為電競游戲主板來說是非常不錯的選擇，但人無完人，板也一樣，Z390 Gaming電競之心的BIOS雖然能用，但是在超頻方面尤其在電壓調整方面還有待改進，不過話說回來，還要什么自行車呢。
