交變電流（選修二第三章，總結筆記）

2023-07-02 10:49 作者:syr56 0人讀過 | 我要投稿

1.交變電流

（1）交變電流

交變電流：大小和方向隨時間做周期性變化的電流叫作交變電流，簡稱交流。

直流：方向不隨時間變化的電流稱為直流。

恒定電流：方向不隨時間變化的電流叫作直流，大小和方向都不隨時間變化的電流叫作恒定電流。

實際應用中，交變電流有著不同的變化規律，常見的有以下幾種

（2）交變電流的產生

交流發電機的線圈在磁場中轉動時，轉軸與磁場方向垂直，用右手定則判斷線圈切割磁感線產生的感應電流方向。

（3）交變電流的變化規律

中性面：線圈平面與磁場垂直的位置。如下圖中的甲、丙。

①當線圈平面位于中性面時，線圈中的磁通量 $%5CPhi$ 最大， $%5Cfrac%7B%5CDelta%20%5CPhi%7D%7B%5CDelta%20t%7D$ 為0，e為0，線圈中的電流 $i$ 為0。

②從中性面開始計時，

線圈中產生的電動勢的瞬時值表達式： $e%3DE_%7Bm%7D%5Csin%20%5Comega%20t$ ， $E_%7Bm%7D$ 叫作電動勢的峰值， $E_%7Bm%7D%3DN%5Comega%20BS$ 。

③正弦式交變電流：按正弦規律變化的交變電流叫作正弦式交變電流，簡稱正弦式電流。

④正弦式交變電流和電壓：電流表達式 $i%3DI_%7Bm%7D%5Csin%20%5Comega%20t$ ，電壓表達式 $u%3DU_%7Bm%7D%5Csin%20%5Comega%20t$ 。其中 $I_%7Bm%7D%3D%5Cfrac%7BN%5Comega%20BS%7D%7BR%2Br%7D%E3%80%81U_%7Bm%7D%3D%5Cfrac%7BN%5Comega%20BSR%7D%7BR%2Br%7D$ 分別是電流和電壓的最大值，也叫峰值，與線圈的形狀無關，與轉軸的位置無關。

⑤垂直中性面位置，如圖2中的乙、丁。此時磁通量 $%5CPhi$ 為0， $%5Cfrac%7B%5CDelta%20%5CPhi%7D%7B%5CDelta%20t%7D$ 最大， $e$ 最大， $i$ 最小。

【確定正弦式交變電流電動勢瞬時值表達式的基本方法】

①確定線圈轉動到哪個位置開始計時，以確定瞬時值表達式是按正弦規律變化還是按余弦規律變化。

②確定線圈轉動的角速度。

③確定感應電動勢的峰值 $E_m%EF%BC%9DN%CF%89BS$ 。

④寫出瞬時值表達式 $e%EF%BC%9DE_m%5Csin%20%CF%89t$ 或 $e%EF%BC%9DE_m%5Ccos%20%CF%89t$ 。

（4）交流發電機

主要結構：電樞和磁體。

分類：①旋轉電樞式發電機：電樞轉動，磁極不動；②旋轉磁極式發電機：磁極轉動，電樞不動。

2.交變電流的描述

（1）周期和頻率

周期(T)：交變電流完成一次周期性變化所需的時間。在交變電流的圖像中，一個完整的正弦波形對應的時間為一個周期T。

頻率：周期的倒數叫作頻率，數值等于交變電流在單位時間內完成周期性變化的次數。其數值等于單位時間內完成周期性變化的次數。

周期和頻率的關系： $T%3D%5Cfrac%7B1%7D%7Bf%7D$ 。

角速度與周期、頻率的關系： $%5Comega%3D%5Cfrac%7B2%5Cpi%7D%7BT%7D%3D2%5Cpi%20f$ 。

（2）峰值和有效值

峰值：交變電流的電壓、電流能達到的最大數值叫峰值。電容器所能承受的電壓要高于交流電壓的峰值，否則電容器就可能被擊穿。若將交流電接入純電阻電路中，則電路中的電流及外電阻兩端的電壓的最大值分別為 $I_m%3D%5Cfrac%7BE_m%7D%7BR%2Br%7D%2CU_m%3DI_mR$ 。

有效值：確定交變電流有效值的依據是電流的熱效應，讓交變電流與恒定電流分別通過大小相同的電阻，如果在交變電流的一個周期內它們產生的熱量相等，則此恒定電流的數值叫作交變電流的有效值。

在正弦式交變電流中，最大值(峰值)與有效值之間的關系

$E%3D%5Cfrac%7BE_m%7D%7B%5Csqrt%7B2%7D%7D%3D0.707E_m%2C%5Cquad%20U%3D%5Cfrac%7BU_%7Bm%7D%7D%7B%5Csqrt%7B2%7D%7D%2C%20%5Cquad%20I%3D%5Cfrac%7BI_m%7D%7B%5Csqrt%7B2%7D%7D%3D0.707I_m$ 。

當電流是非正弦式交變電流時，必須根據有效值的定義求解。先計算交變電流在一個周期內產生的熱量Q，再將熱量Q用相應的物理量的有效值表示，即 $Q%3DI%5E2RT%E6%88%96Q%3D%5Cfrac%7BU%5E2%7D%7BR%7DT$ ，最后代入數據求解有效值。

（3）正弦式交變電流的公式和圖像

正弦式交變電流的公式和圖像可以詳細描述交變電流的情況。若線圈通過中性面時開始計時，交變電流的圖像是正弦曲線。

若已知電壓、電流最大值分別是 $U_m$ 、 $I_m$ ，周期為T，則正弦式交變電流電壓、電流表達式分別為 $u%3DU_m%5Csin%20%5Cfrac%7B2%5Cpi%7D%7BT%7D%2Ci%3DI_m%5Csin%5Cfrac%7B2%5Cpi%7D%7BT%7Dt$ 。

3.變壓器

（1）變壓器的原理

構造：由閉合鐵芯和繞在鐵芯上的兩個線圈組成，與交流電源連接的線圈叫作原線圈，與負載連接的線圈叫作副線圈。構造示意圖與電路中的符號分別如下圖甲、乙所示。

原理：互感現象是變壓器工作的基礎。原線圈中電流的大小、方向在不斷變化，鐵芯中激發的磁場也不斷變化，變化的磁場在副線圈中產生感應電動勢。

（2）電壓與匝數的關系

理想變壓器：沒有能量損失的變壓器叫作理想變壓器，它是一個理想化模型。

理想變壓器原、副線圈的電壓之比等于原、副線圈的匝數之比，即 $%5Cfrac%7BU_1%7D%7BU_2%7D%3D%5Cfrac%7Bn_1%7D%7Bn_2%7D$ 。

當有多個副線圈時， $%5Cfrac%7BU_1%7D%7Bn_1%7D%3D%5Cfrac%7BU_2%7D%7Bn_2%7D%3D%5Cfrac%7BU_3%7D%7Bn_3%7D%3D...$

兩類變壓器：副線圈的電壓比原線圈的電壓低的變壓器叫作降壓變壓器；副線圈的電壓比原線圈的電壓高的變壓器叫作升壓變壓器。

自耦變壓器：鐵芯上只繞有一個線圈，如果把整個線圈作為原線圈，副線圈只取線圈的一部分，就可以降低電壓，反之則可以升高電壓，如下如所示。

（3）變壓器中的能量轉化

原線圈中電場的能量轉變成磁場的能量，變化的磁場幾乎全部穿過了副線圈，在副線圈中產生了感應電流，磁場的能量轉化成了電場的能量。

功率關系：從能量守恒看，理想變壓器的輸入功率等于輸出功率，即 $P_%7B%E5%85%A5%7D%3DP_%7B%E5%87%BA%7D$ 。

電流關系：①只有一個副線圈時， $U_1I_1%3DU_2I_2%E6%88%96%5Cfrac%7BI_1%7D%7BI_2%7D%3D%5Cfrac%7Bn_2%7D%7Bn_2%7D$ ；

②當有多個副線圈時， $I_1U_1%3DI_2U_2%2BI_3U_3%2B...%E6%88%96n_1I_1%3Dn_2I_2%2Bn_3I_3%2B...$

（4）理想變壓器的制約關系和動態分析

電壓制約：當變壓器原、副線圈的匝數比 $%5Cfrac%7Bn_1%7D%7Bn_2%7D$ 一定時，輸入電壓 $U_1$ 決定輸出電壓 $U_2$ ，即 $U_2%3D%5Cfrac%7Bn_2%7D%7Bn_1%7DU_1$ 。

功率制約： $P_%E5%87%BA$ 決定 $P_%E5%85%A5$ ， $P_%E5%87%BA$ 增大， $P_%E5%85%A5$ 增大； $P_%E5%87%BA$ 減小， $P_%E5%85%A5$ 減?。?img type="latex" class="latex" src="http://api.bilibili.com/x/web-frontend/mathjax/tex?formula=P_%E5%87%BA" alt="P_%E5%87%BA">為0， $P_%E5%85%A5$ 為0。

電流制約：當變壓器原、副線圈的匝數比 $%5Cfrac%7Bn_1%7D%7Bn_2%7D$ 一定，且輸入電壓 $U_1$ 確定時，副線圈中的輸出電流 $I_2$ 決定原線圈中的電流 $I_1$ ，即 $I_1%3D%5Cfrac%7Bn_2%7D%7Bn_1%7DI_2$ (只有一個副線圈時)。

【對理想變壓器進行動態分析的兩種常見情況】

①原、副線圈匝數比不變，分析各物理量隨負載電阻變化而變化的情況，進行動態分析的順序是 $R%E2%86%92I_2%E2%86%92P_%E5%87%BA%E2%86%92P_%E5%85%A5%E2%86%92I_1$ 。

②負載電阻不變，分析各物理量隨匝數比的變化而變化的情況，進行動態分析的順序是 $n_1%E3%80%81n_2%E2%86%92U_2%E2%86%92I_2%E2%86%92P_%E5%87%BA%E2%86%92P_%E5%85%A5%E2%86%92I_1$ 。

（5）實驗：探究變壓器原、副線圈電壓與匝數的關系

【實驗思路】

交變電流通過原線圈時在鐵芯中產生變化的磁場，副線圈中產生感應電動勢，其兩端有輸出電壓。線圈匝數不同時輸出電壓不同，實驗通過改變原、副線圈匝數，探究原、副線圈的電壓與匝數的關系。

【實驗器材】

多用電表、可拆變壓器、學生電源、開關、導線若干。

【物理量的測量】

①保持原線圈的匝數 $n_1$ 和電壓 $U_1$ 不變，改變副線圈的匝數 $n_2$ ，研究 $n_2$ 對副線圈電壓 $U_2$ 的影響。

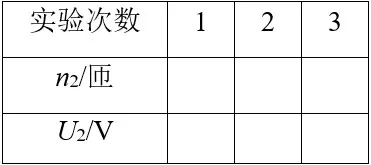

取 $U_1%3D5V%2C%5Cquad%20n_1%3D400$ 匝，實驗表格如下

選擇 $n_1%EF%BC%9D400$ 匝，用導線將變壓器原線圈接在學生電源的交流輸出接線柱上。

將選擇開關調至使原線圈兩端電壓為5 V。

將多用電表與副線圈 $n_2%EF%BC%9D200$ 匝的接線柱相連接。讀出副線圈兩端的電壓 $U_2$ 。

將 $n_2%E3%80%81U_2%E3%80%81n_1%E3%80%81U_1$ 記錄在表格一中。

保持 $n_1%EF%BC%9D400%E5%8C%9D%EF%BC%8CU_1%EF%BC%9D5V$ 變。將多用電表與副線圈 $n_2%EF%BC%9D800$ 匝的接線柱相連接，重復上述實驗，將結果記錄到表格一中。

保持 $n_1%EF%BC%9D400%E5%8C%9D%EF%BC%8CU_1%EF%BC%9D5V$ 不變。將多用電表與副線圈 $n_2%EF%BC%9D1400$ 匝的接線柱相連接，重復上述實驗，將結果記錄到表格中。

②保持副線圈的匝數 $n_2$ 和原線圈兩端的電壓 $U_1$ 不變，研究原線圈的匝數 $n_1$ 對副線圈電壓 $U_2$ 的影響。

取 $U_1%3D5V%2C%5Cquad%20n_2%3D400$ 匝，實驗表格如下

將①中的原線圈作為副線圈，副線圈作為原線圈．

選擇 $n_2%EF%BC%9D400$ 匝，用導線將變壓器原線圈接在學生電源的交流輸出接線柱上。

將選擇開關撥至5 V擋。

將多用電表與副線圈 $n_2%EF%BC%9D400$ 匝的接線柱相連接，讀出副線圈兩端的電壓 $U_2$ 。

將 $n_2%E3%80%81U_2%E3%80%81n_1%E3%80%81U_1$ 記錄在表格中。

保持 $n_2%EF%BC%9D400%E5%8C%9D%EF%BC%8CU_1%EF%BC%9D5V$ 不變，將連接電源的兩根導線先后與原線圈 $n_1%EF%BC%9D800$ 匝和 $n_1%EF%BC%9D1400$ 匝的接線柱相連接，重復上述實驗，將結果記錄到表格中。

拆除實驗線路，整理好實驗器材。

【數據分析與結論】

分析兩個表格中記錄的數據，可得以下結論：

①當原線圈電壓、原線圈匝數不變時，副線圈電壓與副線圈匝數成正比。當原線圈電壓、副線圈匝數不變時，副線圈電壓與原線圈匝數成反比。

②原、副線圈的電壓之比 $%5Cfrac%7BU_1%7D%7BU_2%7D$ 等于匝數之比 $%5Cfrac%7Bn_1%7D%7Bn_2%7D$ 。

【注意事項】

①為了人身安全，只能使用低壓交流電源，所用電壓不要超過12 V，即使這樣，通電時也不要用手接觸裸露的導線、接線柱。

②為了多用電表的安全，使用交流電壓擋測電壓時，先用最大量程擋試測，大致確定電壓后再選擇適當?shù)膿跷贿M(jìn)行測量。

4.電能的輸送

輸送電能的基本要求：可靠，指供電線路可靠地工作，故障少；保質：保證電能的質量——電壓和頻率穩定；經濟：指輸電線路建造和運行的費用低，電能損耗少。

（1）降低輸電損耗的兩個途徑

輸電線的功率損失，如下圖， $I$ 為輸電電流，r為輸電線電阻。 $%5CDelta%20U%3DU-U'%3DIr%3D%5Cfrac%7BP%7D%7BU%7Dr$ 。

輸電線上的功率損失： $%5CDelta%20P%EF%BC%9DI%5E2r%3D%5CDelta%20U%5Ccdot%20I%3D%5Cfrac%7B(%5CDelta%20U)%5E2%7D%7Br%7D%EF%BC%8C%5CDelta%20U$ 為輸電線上的電壓損失。

①減小輸電線的電阻：在輸電距離一定的情況下，根據 $r%3D%5Crho%5Cfrac%7BL%7D%7BS%7D$ ，為了減小電阻，應當選用電阻率小的金屬材料，還要盡可能增加導線的橫截面積，但過粗的導線會多耗費金屬材料，增加成本，同時給輸電線的架設帶來很大的困難。

②減小輸電線中的電流：為了減小輸電電流，根據 $I%3D%5Cfrac%7BP%7D%7BU%7D$ ，在輸送功率P一定，輸電線電阻r一定的條件下，輸電電壓提高到原來的n倍，輸送電流可減為原來的 $%5Cfrac%7B1%7D%7Bn%5E2%7D$ ，輸電線上的功率損耗將降為原來的.同時又要保證向用戶提供一定的電功率，就要提高輸電電壓。

（2）電網供電

①遠距離輸電的基本原理：在發電站內用升壓變壓器升壓，然后進行遠距離輸電，在用電區域通過降壓變壓器降到所需的電壓．

②電網：通過網狀的輸電線、變電站，將許多電廠和廣大用戶連接起來，形成全國性或地區性的輸電網絡．

③電網輸電的優點

降低一次能源的運輸成本，獲得最大的經濟效益；

減小斷電的風險，調劑不同地區電力供需的平衡；

合理調度電力，使電力的供應更加可靠，質量更高。

（3）解決遠距離高壓輸電問題的基本方法

①首先應畫出遠距離輸電的電路圖(如下圖)，并將已知量和待求量寫在電路圖的相應位置。

②理清三個回路：

回路1： $P_1%EF%BC%9DU_1I_1$ 。

回路2： $U_2%EF%BC%9D%5CDelta%20U%EF%BC%8BU_3%EF%BC%8CP_2%EF%BC%9D%5CDelta%20P%EF%BC%8BP_3%EF%BC%9DI_2%5E2R_%E7%BA%BF%EF%BC%8BP_3%EF%BC%8CI_2%EF%BC%9DI_3$ 。

回路3： $P_4%EF%BC%9DU_4I_4$ 。

③常用關系

功率關系： $P_1%EF%BC%9DP_2%EF%BC%8CP_2%EF%BC%9D%CE%94P%EF%BC%8BP_3%EF%BC%8CP_3%EF%BC%9DP_4$ 。

電壓關系： $%5Cfrac%7BU_1%7D%7BU_2%7D%3D%5Cfrac%7Bn_1%7D%7Bn_2%7D%EF%BC%8CU_2%3D%5CDelta%20U%2BU_3%2C%5Cfrac%7BU_3%7D%7BU_4%7D%3D%5Cfrac%7Bn_3%7D%7Bn_4%7D$ 。

電流關系： $%5Cfrac%7BI_1%7D%7BI_2%7D%3D%5Cfrac%7Bn_2%7D%7Bn_1%7D%2CI_2%3DI_%E7%BA%BF%3DI_3%2C%5Cfrac%7BI_3%7D%7BI_4%7D%3D%5Cfrac%7Bn_4%7D%7Bn_3%7D$ 。

輸電電流： $I_%E7%BA%BF%3D%5Cfrac%7BP_2%7D%7BU_2%7D%3D%5Cfrac%7BP_3%7D%7BU_3%7D%3D%5Cfrac%7B%5CDelta%20U%7D%7BR_%E7%BA%BF%7D$ 。

輸電線上損耗的電功率： $%CE%94_P%EF%BC%9DP_2%EF%BC%8DP_3%EF%BC%9DI_%E7%BA%BF%5E2R_%E7%BA%BF%EF%BC%9D%5Cfrac%7B(%5CDelta%20U)%5E2%7D%7BR_%7B%E7%BA%BF%7D%7D%EF%BC%9D%5CDelta%20U%C2%B7I_%E7%BA%BF$ 。

輸電線上的電壓損失： $%5CDelta%20U%EF%BC%9DI_%E7%BA%BFR_%E7%BA%BF%EF%BC%9DU_2%EF%BC%8DU_3$ 。

本章思維導圖
