Routing是SOLIDWORKS Premium的一項插件，安裝后可在SOLIDWORKS軟件插件中啟動，在裝配中使用Routing進行設計。當您將某些零部件插入到裝配體時，都將自動生成一個線路子裝配體。生成其它類型的子裝配體時，您通常在子裝配體自己的窗口中生成它，然后將其作為零部件插入更高層的裝配體中。但生成線路裝配體時，不采用此種方法。非常適合工程師做設計。

但是很多人認為Routing大多數是管道設計，只是拿來設計那些只有管道設備，但實際上并不是的，Routing是用于線路設計，在Routing中線路設計也分為四個類：

管道設計Pipe：（硬管）線路為直線，折彎處使用彎管零件連接

管通設計Tube：（軟管）線路為直線或者樣條曲線，不需要彎管

電力線路設計Harness：電線電纜設計，包含電氣信息

電力管道Conduit：保護電線電纜的管路，可以是軟管也可以是硬管

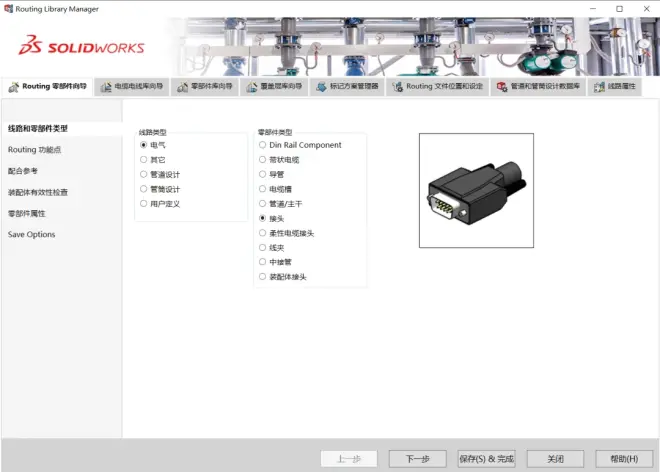

在Routing中也是有一個非常好用的工具Routing Library Manager，這個工具包含以下幾個項：

Routing 零部件向?qū)В?/strong>準備用于 Routing 的零件?？梢允褂矛F(xiàn)有的零件或生成新零件，然后使用向?qū)?zhǔn)備零件。

管道設計Pipe：（硬管）線路為直線，折彎處使用彎管零件連接

電纜電線庫向?qū)В?/strong>用于生成新的庫、以 Excel 格式輸入庫或打開現有的庫。電纜電線庫為定義電纜和電線屬性（如大小、顏色和說明）的?.xml?文件。如果您想將電氣屬性指派給線路，則需要電纜電線庫。

零部件庫向?qū)В?/strong>用于生成新的庫、以 Excel 格式輸入庫或打開現有的庫。零部件庫為定義電氣零部件屬性（如大小、顏色和說明）的 .xml 文件。

覆蓋層庫向?qū)В?/strong>用于生成新的庫、以 Excel 格式輸入庫或打開現有的庫。覆蓋層庫為定義覆蓋層屬性（如厚度、包裝和形狀）的 .xml 文件。

標記方案管理器：用于定義管道、設備或其它接頭的標記方案，以指定子標簽在標簽中的顯示順序。在?SOLIDWORKS?Connected 中不可用。

Routing 文件位置和設置：設置 Routing 實體的文件位置和選項。

管道和管筒設計數據庫：顯示零件配置數據庫，而非裝入步路庫的實際零件。它只是步路庫中管道和管筒設計的零件的代表圖（并非電線或?qū)Ч埽?。?SOLIDWORKS?Connected 中不可用。

以上就是Routing Library Manager的功能介紹。如有相關問題，可在評論區或添加客服微信咨詢~
