測量工作中經常會遇到計算土方問題，計算兩期土方是CASS的特色之一，特別是區域土方平衡施工過程中，或測量了兩次結果之后，它能一次性為我們計算出同一區域的填挖方土方量，很是方便。

三角網法和方格網法是我們常用的方法，今天，我們就來詳細了解一下兩種計算土方量的詳細步驟！

三角網法計算土方量

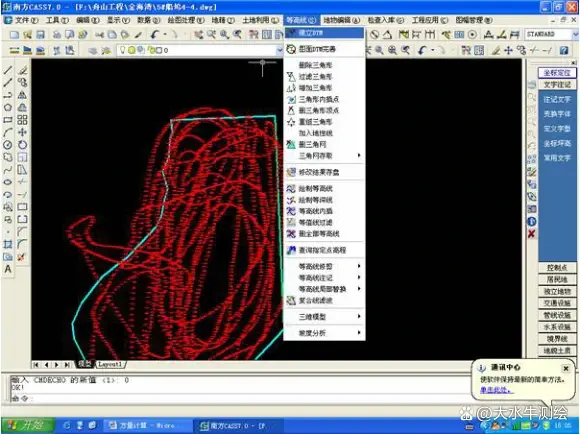

點擊等高線，選建立DTM或圖面DTM完善

點擊建立DTM后會顯示：

選由圖面高程點生成，確定。

此時要注意左下角顯示的文字，點擊回車鍵即可。把區域的邊界線選中后，就會自動形成三角網，如圖所示：

三角網形成后，再點擊工程運用中的DTM法計算土方量，選中根據圖上三角網，如圖所示：

選中后就會顯示下圖：

注意左下角的提示：輸入平場高度（就是設計深度，一般情況要加上超深0.5m）后回車，方量就會在左下角有顯示。方量計算完成。

方格網法計算土方量

方格網法計算方量首先要采點，點擊工程運用鼠標向下，選指定點生成數據文件，如圖所示：

然后就會自動跳出一個窗口，如圖所示：

先把文件放在自己能夠找的道的文件里，如桌面，起好名字，保存即可。窗口自動關閉后，左下角就會顯示指定點：，此時，只要把鼠標放在高程點上左擊后，會顯示地物代碼，代碼就是點的行政代碼，如邊界線就寫B(tài)，房子就寫F，現在采點直接回車即可?；剀嚭?，又會顯示高程（0.00），這是后，就需要輸入你所用鼠標點擊的高程點。水深要有負號，當然，正的水深就不需要加號了，直接輸入就好。最后會顯示的是輸入點號（1），這一步，只要直接回車就可以了。就這樣把工作區域的點全部踩完。

重新打開CASS成圖軟件，點擊繪圖處理的站高程點如下圖：

就會彈出一個窗口，如下圖：

找到剛才保存好的采點文件，并打開它，此時，左下角會顯示標記高程點的距離（米）：輸入2，2米的意思就是點與點之間的距離(直接回車也可)。回車后就會顯示出水深點，然后到原圖把圖紙范圍用帶基點復制過來，用多段線閉合，點擊工程運用中的方格網法計算，如下圖：

左下角會顯示選擇計算區域邊界線。

按照下圖把這個窗口填好。

目標高程就是設計深度，方格寬度5米。

確定后，電腦會自動計算，在左下角會有顯示方量。如下圖：

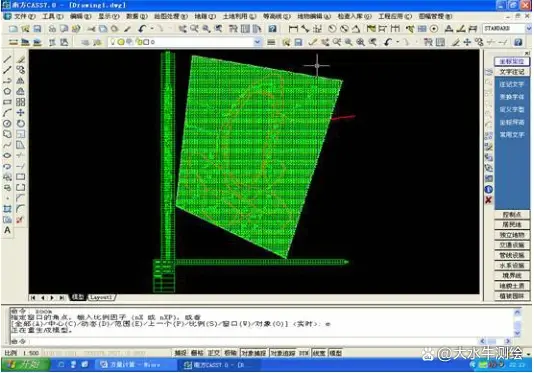

但是此時看不到圖紙，很簡單。只要在左下角命令欄中輸入：ZOOM回車后在輸入E后回車就會有顯示。如下圖：

到現在方格網法計算方量以算完。
