【紋影后處理方法】流場脈動頻率在紋影圖片中的破解方法——Ma5.8高超音速平板顫振
上一期的公眾號文章介紹了《基于POD主要模態特征向量的頻率提取技術》在跨音速流動中的應用（點擊閱讀）。文章通過雙圓弧翼型的紋影實驗實例，使用該方法成功獲得了翼型尾跡漩渦脫落頻率。可以發現，它是一種基于全流場的頻率獲取方法，最大的優點在于不需要對流場局部進行分析，避免了復雜的激波位置提取過過程，可以算是一種“傻瓜式”計算方法。本期文章將通過一個新的算例來繼續探討基于POD主要模態特征向量的頻率提取技術在空氣動力學中的應用——高超音速顫振。
1.?基礎流場
基礎流場來源于澳大利亞新南威爾士大學2016年發表的一篇AIAA會議論文（見文末參考文獻）。首先我們熟悉一下流場：
來流馬赫數：Ma=5.8，實驗采用的是激波風洞，可以在視頻中看到風洞破膜后的一些小碎片。該風洞穩定運行時間約為200ms。
實驗?zāi)Ｐ停?/strong>20度剛性斜坡，柔性懸臂板沿斜坡安裝，懸臂板材料為1mm厚度鋼板，長度230mm。
紋影拍攝：高速相機幀率2000fps，曝光時間1/2000s，即0.5ms
壓力測量：沿中心線兩個壓力傳感器，快速反應壓敏涂料PSP。

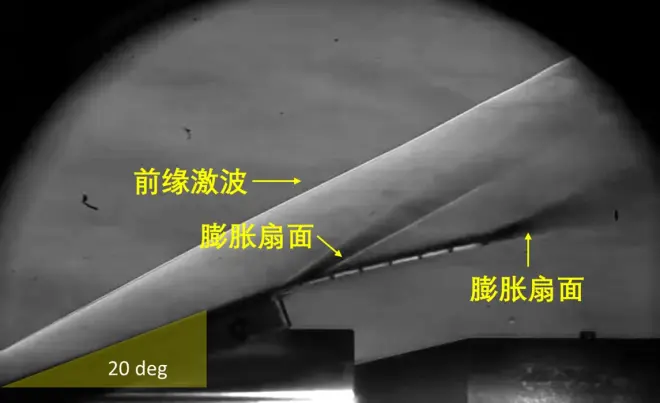

原始文獻通過跟蹤平板標記點（圖1中平板側面的黑點）的位移計算出振動頻率為54.69Hz。同時通過數值模擬方法計算出了懸臂板的特征模態的頻率，比如第一模態頻率為51.14Hz，第二模態頻率為180.81Hz（圖中黃色豎線標注）。數值計算的結論和實驗測量非常接近。
2. 懸臂平板的振動頻率——平板單點振動頻譜
首先，還是通過傳統的方法，即跟蹤平板的一個點，通過點的位移量隨時間變化來計算頻率。在這里我們選擇了靠近平板尾緣的一個點（標示于圖3中），我們可以看出其振幅隨著時間逐漸變小，并呈現周期性運動。
在提取出的位移量的基礎上做快速傅里葉變換即可獲得平板上該點的振動頻譜，如圖4所示。從頻譜中可以看出，該點的振動頻率為53.6Hz。該頻譜的分辨率為5Hz，不確定度為+/-2.5Hz。所以可以認為與文獻中的54.69Hz相符。
3. 懸臂平板的振動頻率——基于POD模態特征向量的頻譜
可能有人要問，POD方法是用來分析流場的，但是紋影圖片里有運動的固體還可以用嗎，答案當然是可以的。那我們就來欣賞一下這個新方法。
我們建立一個包含350幅紋影圖片的集合進行POD運算。該圖片集合對應于175ms的風洞運行時間。廢話不多說，直接上結果。圖5是各模態的能量占比，第一模態能量占據了25%的總能量，第二模態占據了19%的能量。
圖6是第一模態Mode 1的模態云圖，其中的主要結構就是振動的平板，表現為紅色和藍色交替出現的條帶。大家在這里可以留意下平板前段和后段在圖6中的區別，接下來將解釋他們在模態云圖中不太一樣的原因。
圖7是模態1的特征向量，很明顯是一種周期性運動，這其實也再次驗證了特征向量能夠表征圖像中的周期運動。
接下來的步驟就是計算圖7中特征向量的頻譜，顯示于圖8中。很有意思的是圖中有兩個頻率峰值。第一個頻率峰值出現在f=57.1Hz，很顯然這個頻率對應于平板振動的主頻率。該頻率數值略大于上述根據平板位置得出的頻率，但是考慮到不確定度+/-2.5Hz，可以認為是符合的。因而再次驗證了基于POD模態特征向量的頻譜確實能夠獲得感興趣的特征頻率。
那么問題來了，第二個165.7Hz的小峰值代表什么呢？如果回到圖2中的文獻結果，其中包括一個通過數值模擬出的該懸臂平板的二階振動模態，其頻率為180.8Hz。雖然圖8中165.7Hz和180.8Hz有15Hz的差別，但是考慮到數值模擬可能的誤差，他們還是非常接近的。文獻中同時給出了1-6階模態的形狀，其中第一階模態是標準的二維形態，第二階模態雖不是標準的二維形態，但是僅在平板根部有局部的三維形變，因而可以近似為二維形態，所以在紋影圖片中也被展示出來了?？赡苡腥藭枮槭裁磫吸c位移的頻譜不能解析出二階振動的頻率呢。因為振動模態是二維和更高維度的現象，而基于紋影圖像的方法，由于是全場的信息，能夠提取出一些二維和弱三維的模態，如圖9中的二階模態。
4. 總結
本文通過高超音速（Ma=5.8）氣流下懸臂平板顫振的紋影實驗實例再一次使用的基于POD主要模態特征向量的頻譜來研究流場中特征頻率，我們可以得出如下結論：
?該懸臂平板的振動頻率通過該新方法計算結果為57.1Hz。
通過該方法很意外地得到了懸臂平板的二階振動模態頻率。（仍然需要進一步深入驗證）
通過第二個實例，我們可以發現基于POD主要模態特征向量的頻譜研究方法不僅僅適用于純流場（如例一中的翼型跨音速不穩定流動），而且適用于有固體的運動，如顫振。
參考文獻
Gaetano Currao, Andrew J. Neely, David R. Buttsworth and Rishabh Choudhury. "Measurement and simulation of hypersonic fluid-structural interaction on a cantilevered plate in a Mach 6 flow," AIAA 2016-1088.?15th Dynamics Specialists Conference. January 2016.
