看到這張圖大家可能會疑惑：說好的室內嗎？咋還出來個UFO呢？玩呢？其實今天的內容還真有點玄幻色彩，接下來咱們慢慢說明。?

懸浮一直都是神秘的存在，不僅存在于大自然當中，現在生活中也應用廣泛，像磁懸浮列車、一些科技的產品等。同樣室內設計也在追求創新、極簡，各種挑空、懸空的臺面越來越靈現。

△source：google.cn

今天，我們就通過4個實際案例來講解懸浮和挑空臺面，到底該怎么解析？怎么落地實施？

1、千島湖云水格精品名宿（懸空服務臺分析）

2、JINS上海環球?融中心店（高性能混凝土材料）

3、TOL'KO Interior新作（挑空餐臺詳解）

4、活動式懸挑臺面（成品五金組合）

在講解之前，咱們先來感受一下懸浮和挑空臺面的魅力，思考一下這樣的設計該如何應用在自己的案例當中？如何落地？

看完是不是覺得這樣的設計用在自己的案例當中一定會很出彩呢？但是光知道效果好還不行，我們還需要解決實際的落地問題，接下來，咱們通過實際的案例解析帶你一步一步揭開那層神秘的面紗。

01.?千島湖云水格精品民宿

一方孤舟靜靜的漂浮在空氣中，就像水已經充盈了這里，這就是唯想國際設計的千島湖云水格精品民宿 。此案例中的大堂服務臺看上去像飄在空中一樣，究竟是如何實現的呢？接下來就帶你“透視”其中原理。

1、如何分析結構？

△source：google.cn

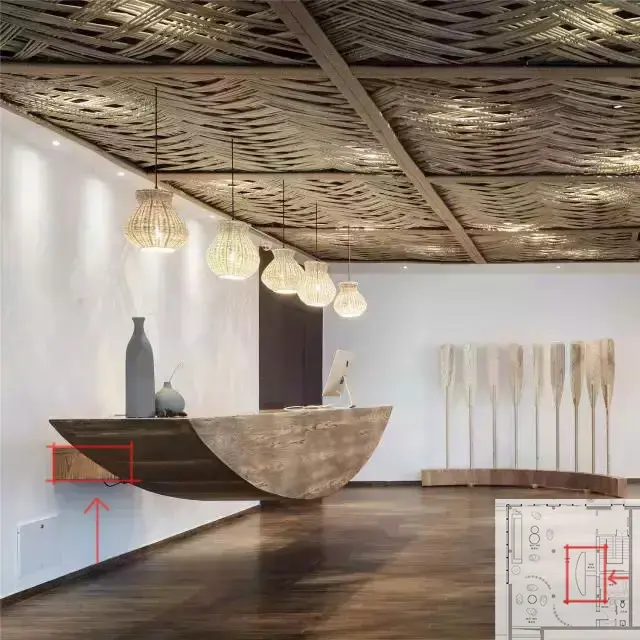

a、首先從技術程度上來說，先排除磁懸浮的可能性，畢竟是服務臺不可能一種在那飄著，那么必然有一個連接的受力點，為了整體效果的呈現這個連接點只能是在后面了。

b、其實從圖中地面上投射的陰影形狀不難發現，在服務臺中間的后面是有與墻體連接的部分的，這樣既不影響功能的使用，又能最大限度的展現出漂浮的效果。

c、服務人員和電腦設備位于一側，另一側擺設裝飾藝術品，弧形體量懸浮的效果，左右兩側顯得平衡和自然，整個服務臺更像是一個整體的漂浮在空中的藝術裝置，無形間增添了幾分神秘感。

2、內部構造剖析

既然從側面的圖中發現了一些端倪，這是一個逐步接近真相的過程，到這里其實答案已經出來，不妨再往下深究分析。

通過層層剖析，我們可以看出此服務臺可以通過鋼結構焊接出主體框架，再與墻體相連，最后做上基層和飾面材料。

墻體連接部分注意要點：

需要注意的一點是這里墻面如果是磚砌墻，直接打膨脹螺栓是不穩固的，通常做法是200*200mm的鋼板分別在墻體的兩側，通過對穿螺桿鎖住墻體這樣更加牢固。

如果是混凝土墻體強度比較高，可以直接打膨脹螺栓固定在墻面上，這里挑出的服務臺與墻面連接，建議背后澆筑混凝土墻同時連接的部位螺桿對穿牢牢鎖住墻體，已達到雙重保障提高安全性。

鋼架結構注意要點：

主框架鋼架型號大小搭配：采用大號鋼架搭框架形體更穩固抗彎，采用小號鋼架用作中間連接部分可減輕自重。

弧形鋼架可深化完圖紙后交由工廠定制生產，現場彎制存在一定的誤差，施工過程先做好服務臺的基層框架，將墻面的鋼板鎖住墻體，最后將整體框架焊接至墻面上。出于后期的安全性考慮服務臺上盡量不要放置太重的物體。

△動圖演示

02.?JINS上海環球金融中心店

△source：google.cn

對于圖中這個案例相信大家應該不陌生，此案例是日本眼鏡品牌JINS委托的店鋪室內改造項目，由日本建筑師石上純也設計。

△source：google.cn

這個項目最大的亮點就是超長的懸浮混凝土長桌，即使在一般的室內也能創造出類似于戶外漫步一般的購物體驗，十分炫酷。那這種設計是如何實現的呢？咱們往下看：

1、設計分析

△source：google.cn

設計師試圖以更加建筑的方式表現這個室內項目，以建筑工法：現場澆筑的混凝土包覆鋼骨結構構造形式出發，創造出更接近建筑構造物的意象，極簡的方案構想，店鋪內只由混凝土澆灌而成的五張桌子構成。

△source：google.cn

內部的預應力懸臂結構由上噸的混凝土包覆，使所有桌子呈現水平，厚重的材料透過設計的手法也因此表現得輕盈；透過精良的計算，桌子厚度達到極限的25公分，為其下留下最大的空間 、更加彰顯懸浮的效果。

2、材料分析

此案例中所使用的材料是設計師的新寵：超高性能混凝土。

a、超高性能混凝土，簡稱UHPC(Ultra-High Performance Concrete)，在建筑、景觀及室內設計中廣泛應用，UHPC的鋼筋微纖維的低孔隙度可以防止腐蝕和氧化微裂縫能重新愈合是由UHPC的自愈性能，在高侵蝕的環境中也能使用。它的抗沖擊能力和耐磨媲美花崗巖材料。

b、具有超強的力學性能，自由度大韌性好

超高性能混凝土具有優異的韌性和斷裂能，和高性能混凝土相比，超高性能混凝土的韌性提高了300 倍以上，和一些金屬相當，使得混凝土結構在超載環境下或地震中具有更優異的結構可靠性。

△source：google.cn

其制品根據建筑不同應用情況及項目難度計算費用。通常主要涉及平板類產品和異形板及超大版情況。平板類產品價格大概在800-1000元左右。異形板及特殊板根據項目難度及情況費用會更高。

3、經典案例及材料詳情

△米蘭世博會意大利館

△法國馬賽歐洲與地中海文明博物館

△吉恩博因球場

△蒂艾巴士中心

03.?TOL'KO | 寧靜高貴的視覺享受

△source：google.cn

本案來自TOL'KO interiors是一家位于圣彼得堡的設計工作室，他們的作品風格就同他們本身一樣低調，素雅的色彩、精致的家具塑造出低調又奢華的居家空間。

1、如何落地該方案中的懸挑餐桌臺？

△source：google.cn

該方案中就餐臺面挑出的部分更長，厚度也比較薄，從而提升了形式和美感，同樣的原理，我們先來分析一下實際落地情況。

a、方式一：由于懸挑延伸出的部分比較長，在懸挑的底部可以采用玻璃鋼或者其他能夠受力且透明的材質做支撐，并且弱化其存在感。

b、方式二：也可以直接全鋼架挑出，飾面材料頂面和側面可以一體化，減少基層工序和完成面尺寸，底部材料可以盡量做薄，為中間鋼架留出多的空間，中間挑出的鋼架盡量做大，增加受力和抗彎，鋼架框架內部可以用小號鋼架連接，減輕自重。

豎向鋼架作為主要受力部分，在和地面鋼板連接的時候，兩側需加三角鋼板使地面鋼板與側面鋼架立柱連接受力更牢固，必要的情況可以再往后延伸增加立柱鋼架。

小結.

好了，今天的內容就講到這了，咱們來總結一下：
